Классификация топографических карт

Раздел III Военная топография

УцЛЕКЦИЯ №4

Тема №15: «Топографические карты и их чтение»

Таблица 1

  Масштаб карты Классификация карт
По масштабу По основному назначению
1:25 000   Крупномасштабные   Тактические
1:50 000
1: 100 000   Среднемасштабные
1:200 000 Оперативно-тактические
1:500 000   Мелкомасштабные Оперативные
1:1 000 000 Стратегические




Рис.1 1. Крупномасштабная тактическая карта масштаба 1:25 000

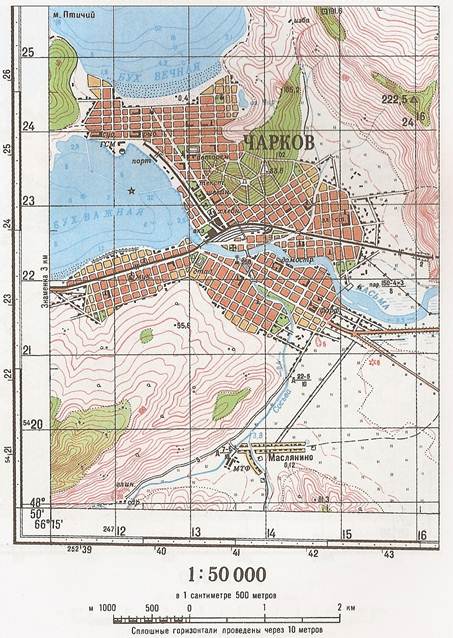

Рис.1.2. Крупномасштабная тактическая карта масштаба 1:50 000

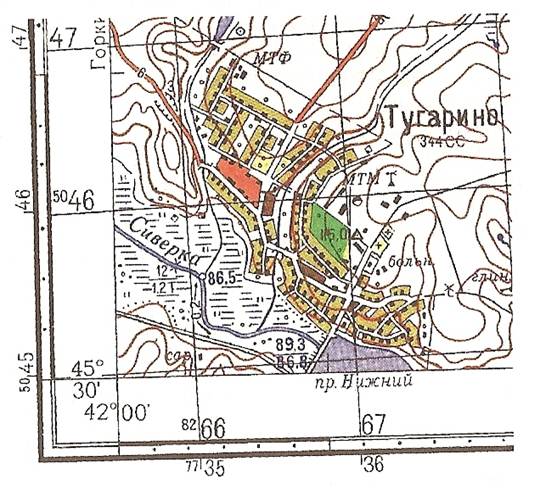

Рис. 1.3. Среднемасштабная тактическая карта масштаба 1:100 000




Рис.1.4. Среднемасштабная оперативно-тактическая карта

масштаба 1:200 000




Рис.1.5. Мелкомасштабная оперативная карта масштаба 1:500 000




Рис.1.6. Мелкомасштабная стратегическая карта масштаба 1:1 000 000.

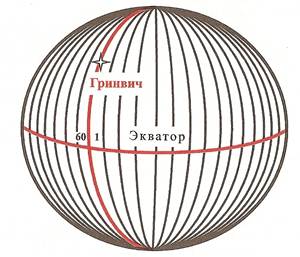

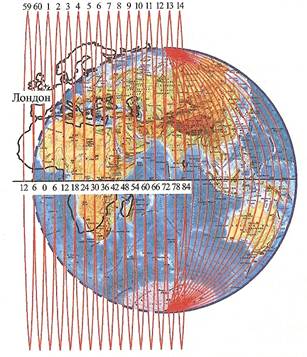

Рис.1.7. Деление земной поверхности на 6-ти градусные зоны

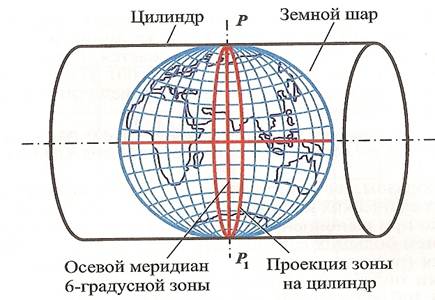

Рис.1.8. Проектирование земной поверхности на поверхность цилиндра.




Рис.1.9. Проекция земной поверхности на плоскость

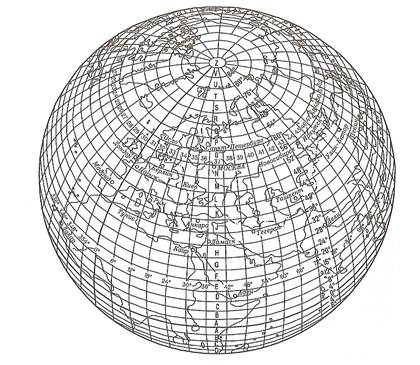

Рис.1.10. Международная разграфка карты масштаба 1:1 000 000.

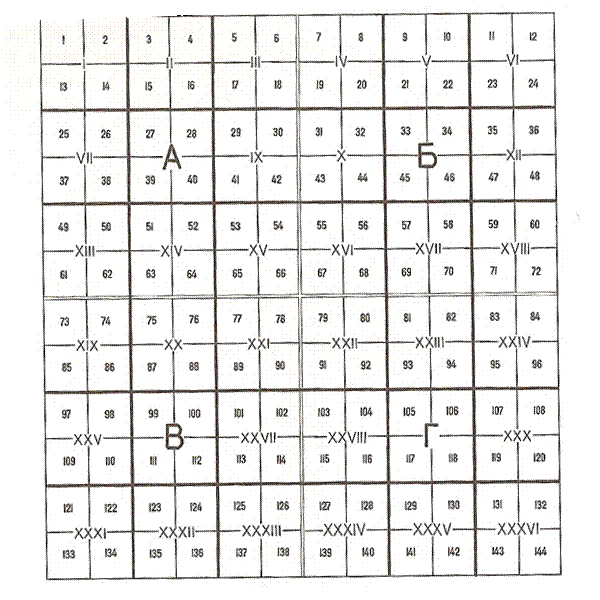

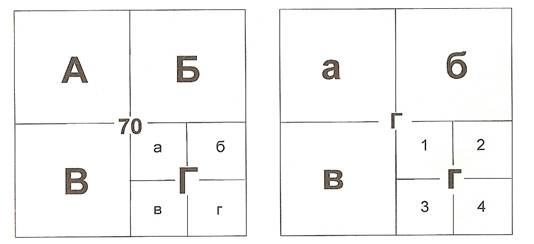

Рис.1.11. Разграфка карт масштаба 1:500 000, 1:200 000, 1:100 000 из листа карты 1:1 000 000.







Рис.1.12. Разграфка карт масштаба 1:50 000, 1:25 000, 1:10 000 из листа карты 1:100 000.

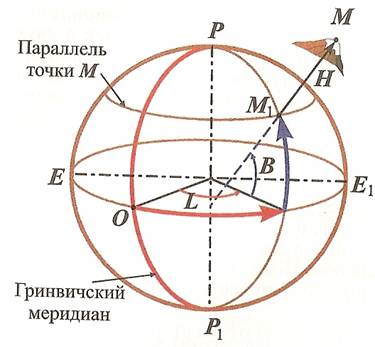

Рис. 1.13. Геодезическая система координат




Рис.1.14. Зональная система плоских прямоугольных координат.




Рис. 1.15. Цифровые обозначения координатных линий.




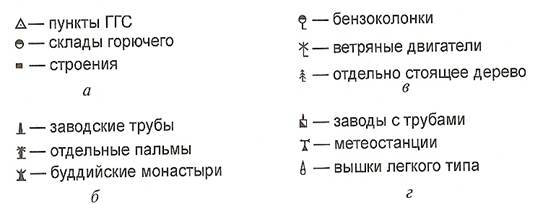

Рис. 3.2. Положение главной точки внемасштабных условных знаков:

а- геометрический центр знака; б- середина основания знака; в- вершина прямого угла у основания знака; г- геометрический центр нижней фигуры.

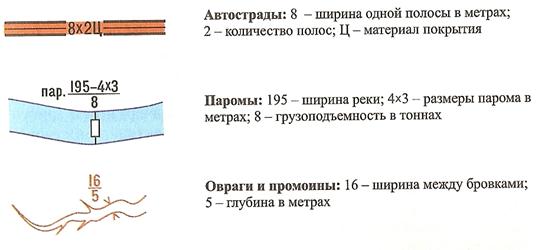

Рис. 3.3. Линейные условные знаки.







Рис. 3.4. Примеры пояснительных условных знаков.

Рис.3.5. Сущность изображения рельефа горизонталями

Рис. 3.6. Зависимость между высотой сечения, крутизной ската и заложением.




Рис.3.7. Схема изображения основных форм рельефа горизонталями.
