Программа ChemDraw, являющаяся одним из компонентов интегрированного пакета программных средств ChemOffice, предназначена для двумерного изображения молекулярных структур, и относится к так называемым двумерным химическим редакторам. Она позволяет отображать на плоскости молекулярные структуры любой сложности, записывать уравнения реакции, именовать молекулы и преобразовывать их в дальнейшем в трехмерные модели Chem3D.
Редактирование структурных химических формул в программе ChemDraw
Модуль Chem3D решает задачи визуализации пространственных моделей молекул, компьютерного моделирования и расчетов.
Модуль ChemDraw позволяет решать задачи визуализации плоских моделей молекул.
Структурные формулы отражают связанность различных атомов в молекуле друг с другом.
2.1 Графический интерфейс программы
ChemDraw Ultra 9.0

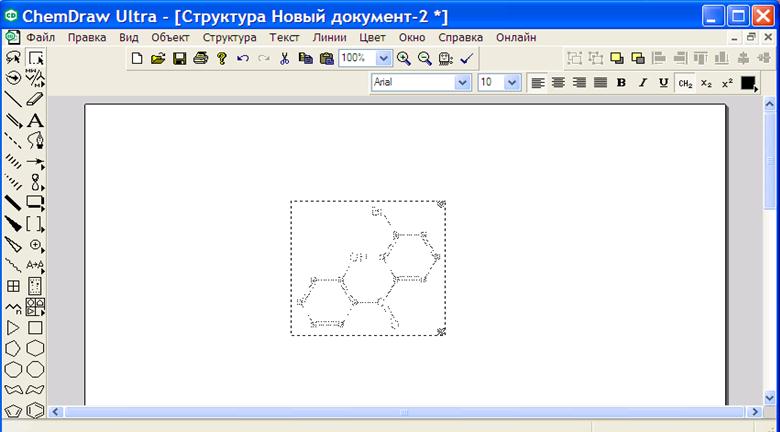

На рис.2.1 показано рабочее окно программы.
 |  | ||||
 |
рис.2.1 Рабочее окно программы ChemDraw Ultra 9.0
|
|
|
Изменение масштаба окна отображения молекулярных структур осуществляется с помощью кнопок
(Zoom).
Для перемещения выделенных объектов на передний/задний план используйте кнопки
(Bring to front/Send to back)(КМ ГП - объект).
Кнопка
(Cheeck Structure) проверяет выделенную молекулярную структуру на наличие ошибок, а кнопка
(Clean Structure) проверяет соответствие молекулы обычным длинам связей и углам. Если соответствие отсутствует (особенно, когда молекула рисовалась вручную), то делаются необходимые изменения в ее структуре.
