Ступень АИ (SSS)

1.3.1 Ступень АИ (SSS) предназначена для выполнения индивидуальных функций BORSCHT, а также групповых функций, к которым относятся:

· концентрация нагрузки в сторону ступени GSS;

· прием адресной информации от номеронабирателя декадным кодом и кодом DTMF.

Функции, индивидуальные для каждой абонентской линии, реализуются в линейном комплекте абонентской линии LIC.

Ступень АИ комплектуется из абонентских модулей LSM, в каждый из которых можно включить 128 аналоговых абонентских линий, или 64 линии базового доступа (2B+D), или 4 линии первичного доступа (30B+D).

LIC – линейный комплект;

DP – процессор прибора;

TSW (EMTS) – модуль расширения временного коммутатора;

KRC – приемник кода DTMF;

JTC – комплект соединительного терминала;

GSS – ступень группового искания;

EMRP – модуль расширения регионального процессора

RPBC – преобразователь шины (региональный процессор)

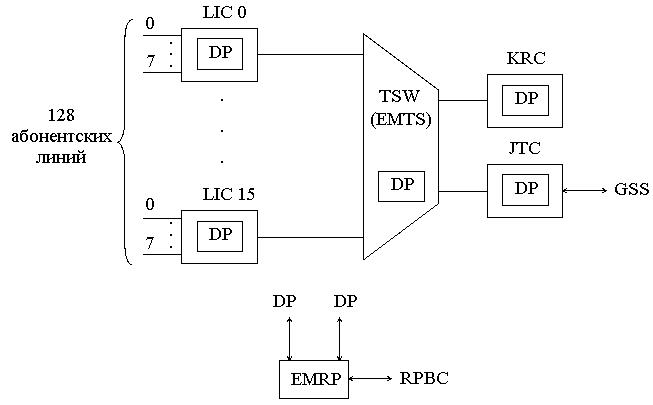

Рисунок 1.3 –Линейный коммутационный модуль LSM

1.3.2 16 LSMобъединяются в блок SSS с максимальной емкостью2048 абонентских линий. Ступень SSS может быть местной и удаленной.

В сторону ступени GSS от одного блока SSS может быть организовано от 1 до 16 трактов ИКМ. Из трактов на выходе SSS организована схема полнодоступного включения – дублированная шина временного коммутатора TSB. Такая схема обеспечивает доступ каждого LSM к любому каналу в сторону ступени GSS. Применение шины позволяет:

· выбрать количество трактов в соответствии с нагрузкой,

· устанавливать соединения между абонентами одного блока SSS, в случае возможности, без выхода на ступень GSS.
