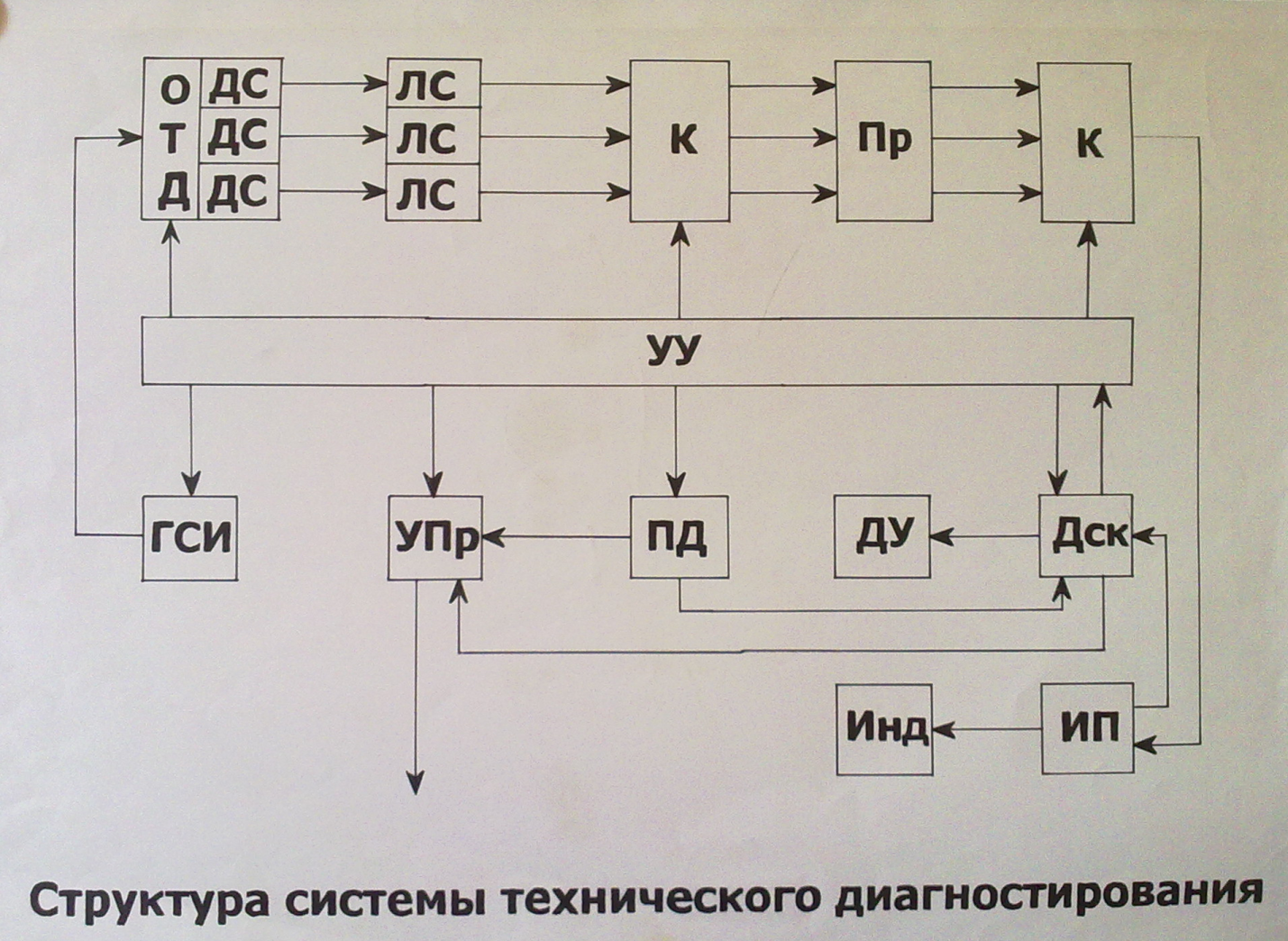

Структура системы технического диагностирования

(схема)

Отд-объект ТД

ДС- датчики сигнала

ЛС- линии связи

К- коммутатор

ПР-преобразователь

ИП- измерительный прибор

ИНД- индикатор

ДСК- дискриминатор

ДУ- документирующее у-во

ПД- поле допусков

УУ- у-во управления

УПр- у-во прогнозирования

ГСИ- генератор стимулирующих сигналов

Дискриминатор- анализирует полученное значение.

Выведение сигналов, которое характеризует диагностические параметры, осуществляется с помощью датчиков сигналов. В случае системы многоканальной связи между объектом технического диагностирования и средствами технического диагностирования трансляция сигналов осуществляется через линии связи, коммутаторы (переключает входы-выходы различных устройств), преобразователи. Измерительный прибор обеспечивает заданную точность измерения диагностических параметров. На выходе измерительного прибора (ИП) формируется техническая информация о состоянии РЭО, которая различными способами может быть представлена оператору (индикатор). Дискриминатор осуществляет операцию сравнения представленной информации с полем допусков для вынесения решения о виде технического состояния объекта, технического диагностирования. Устройство управления управляет всеми составляющими структуры системы технического диагностирования. Устройство прогнозирования позволяет определять техническое состояние изделия в будущем, посредством обработки информации о текущем и прошлых состояниях.
