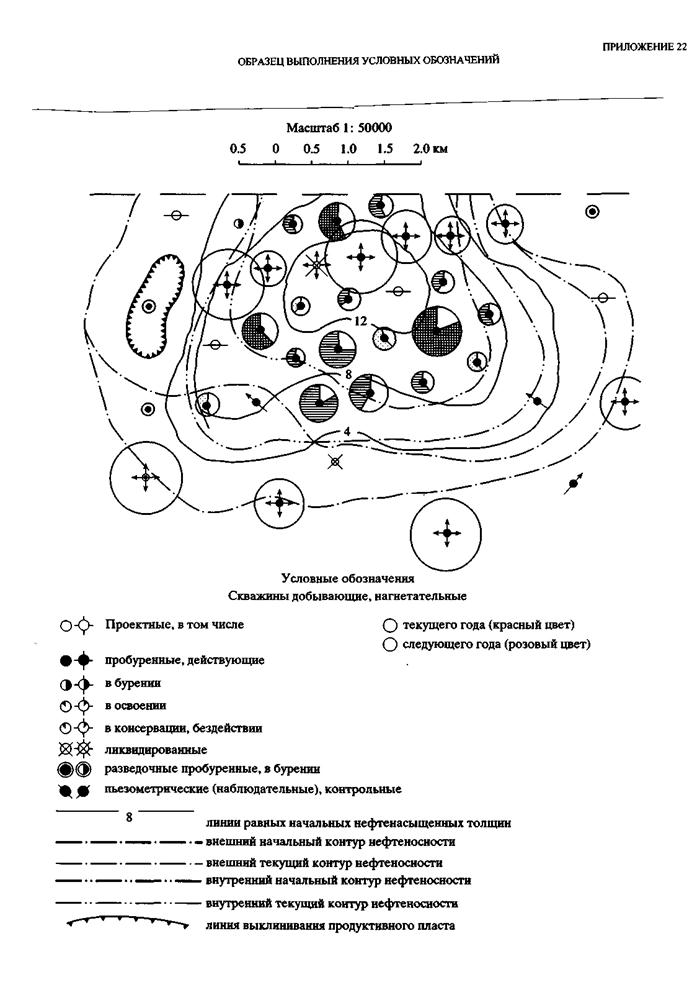

Карты начальных нефтенасыщенных, газонасыщенных и остаточных нефтенасыщенных толщин

Строятся на основе схемы расположения скважин, а карты остаточных нефтенасыщенных толщин дополнительно на литологической основе. Значение толщины указывается в знаменателе под номером скважины. Изолинии проводят­ся тонкой линией, с обусловленной толщиной - утолщенной; кратность изолинии (через 2, 5, 10 метров) выбирается исходя из исходных данных.

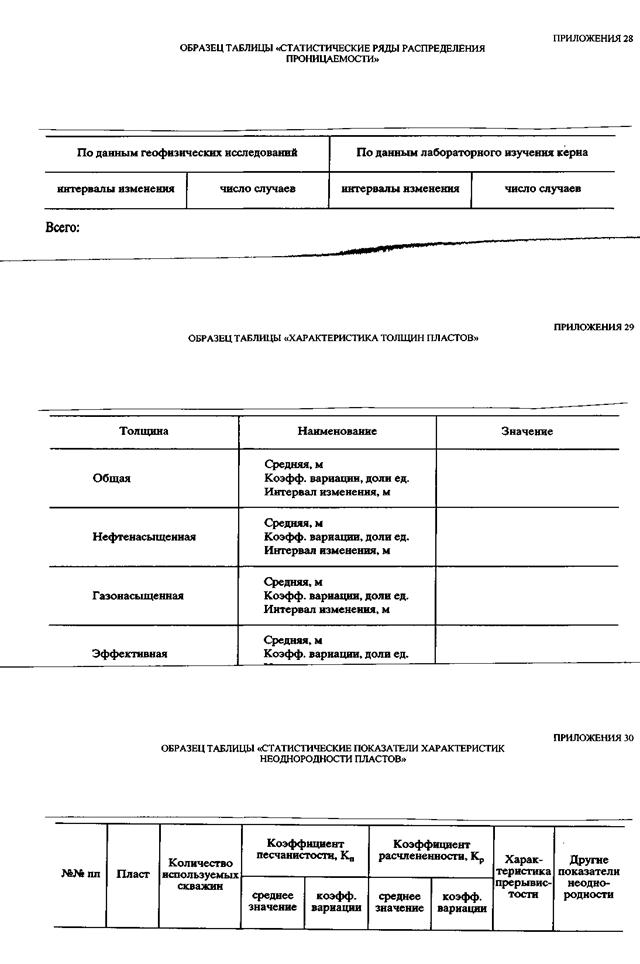

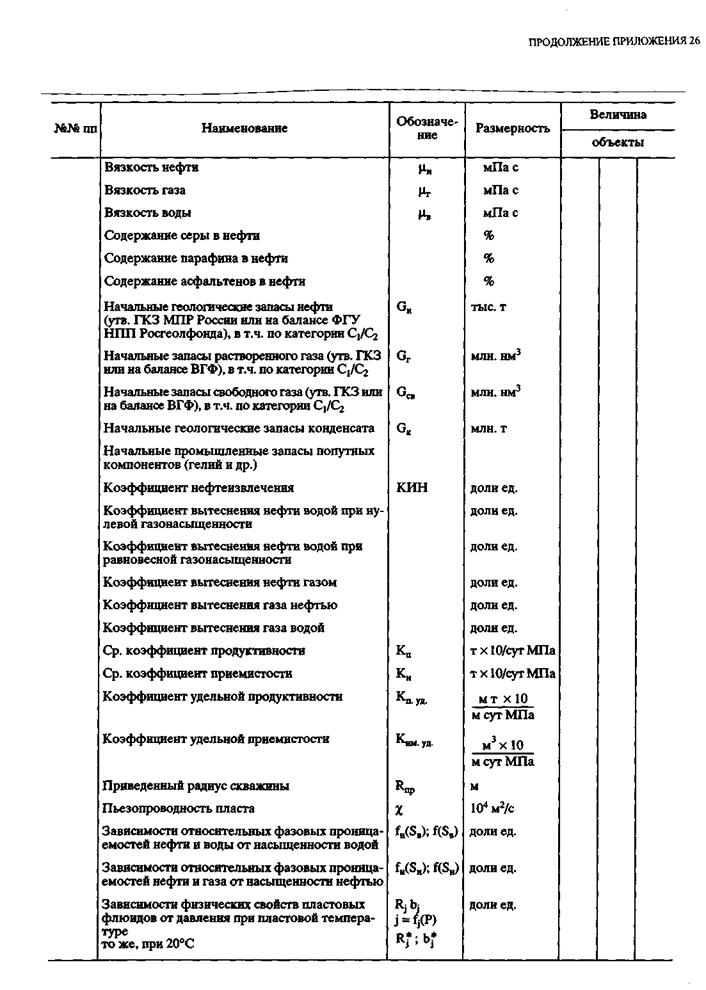

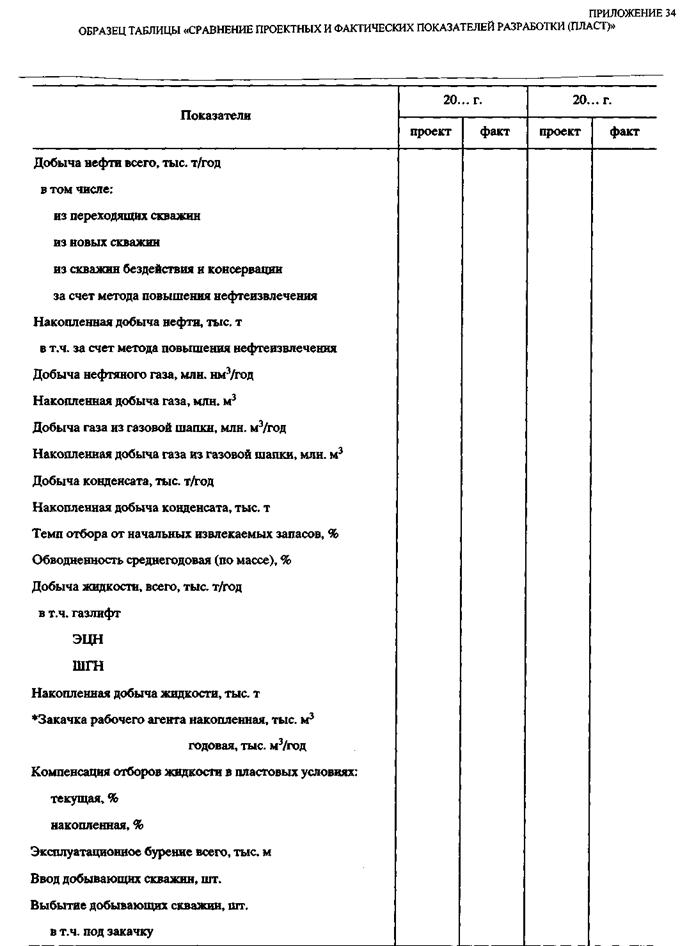

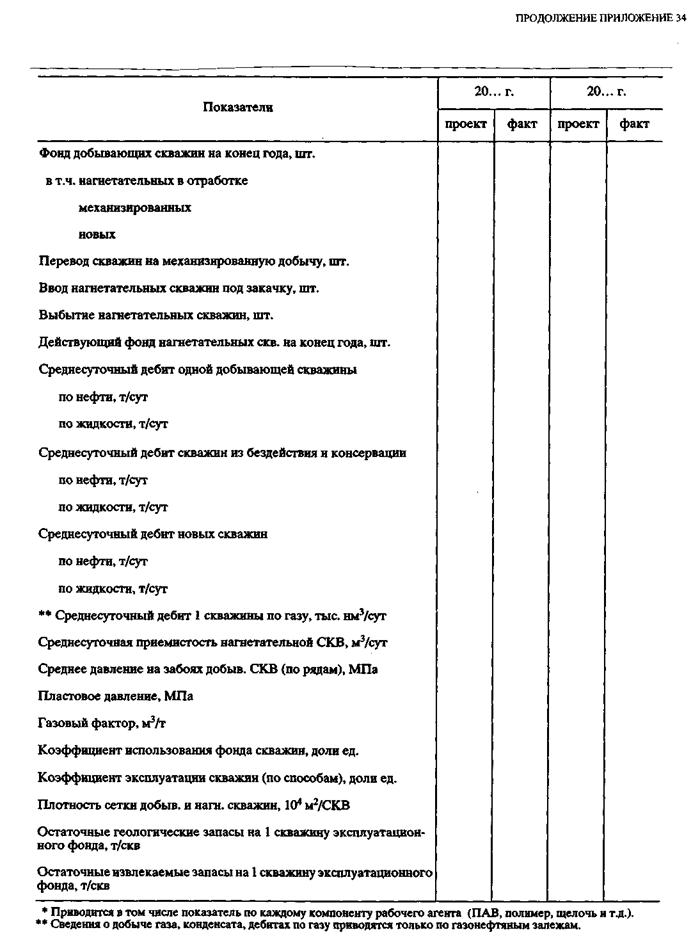

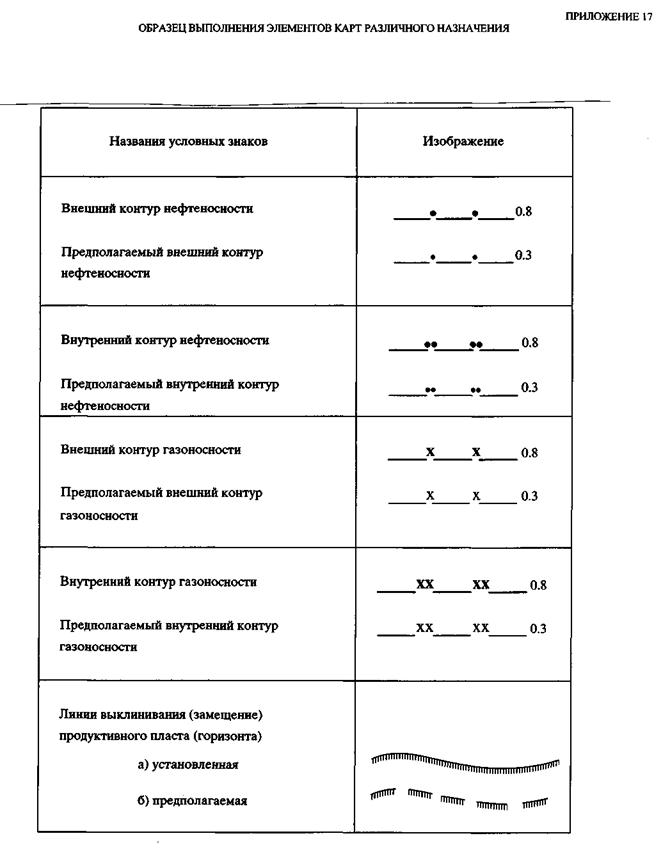

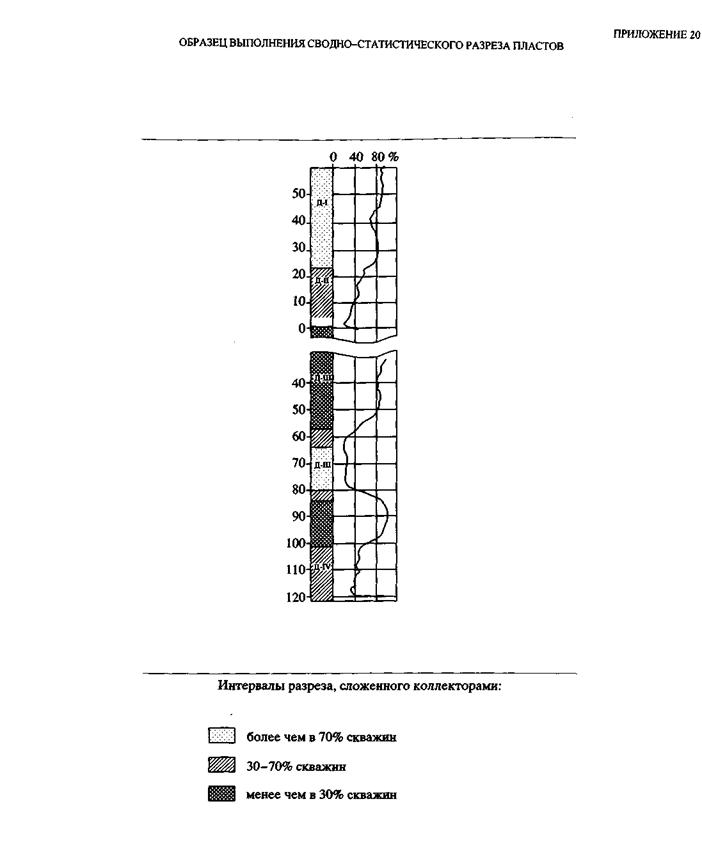

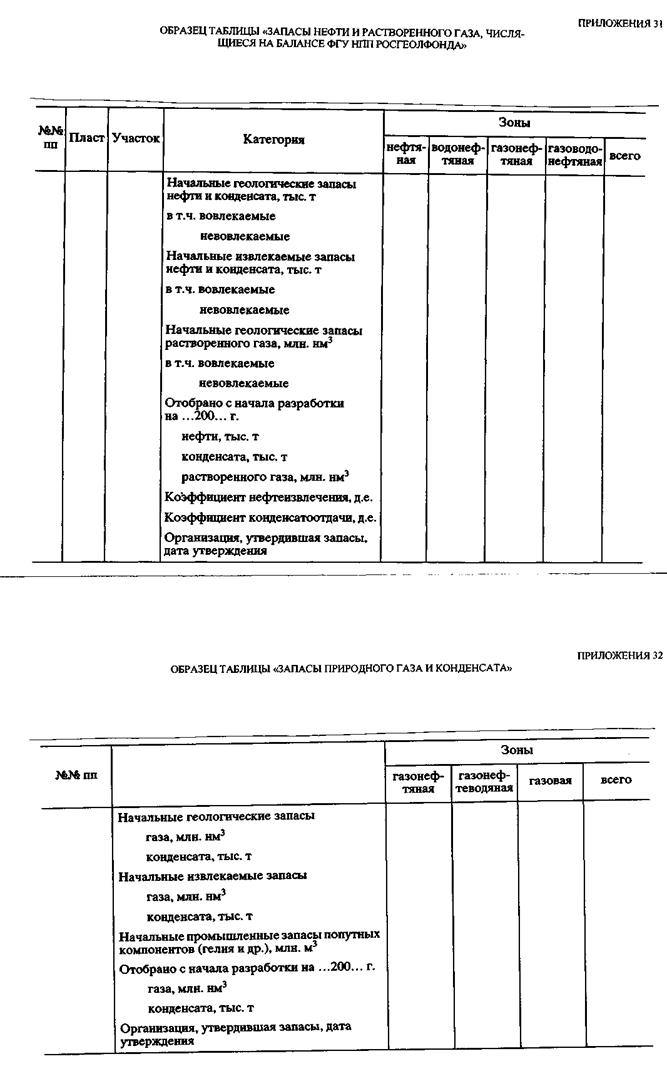

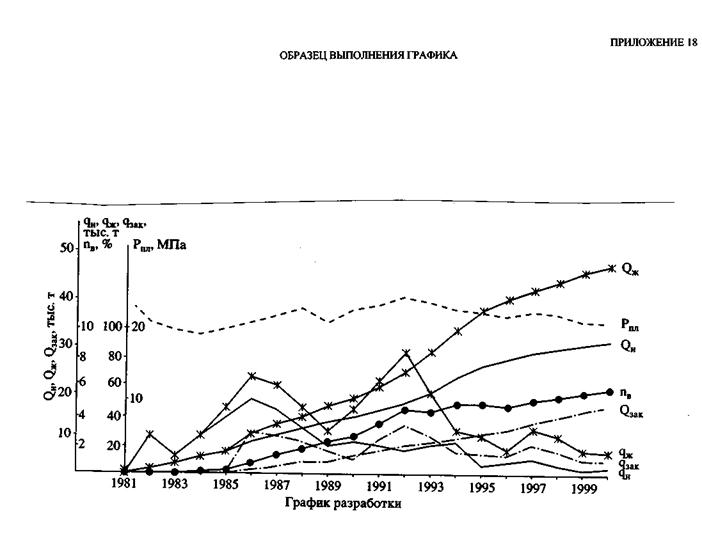

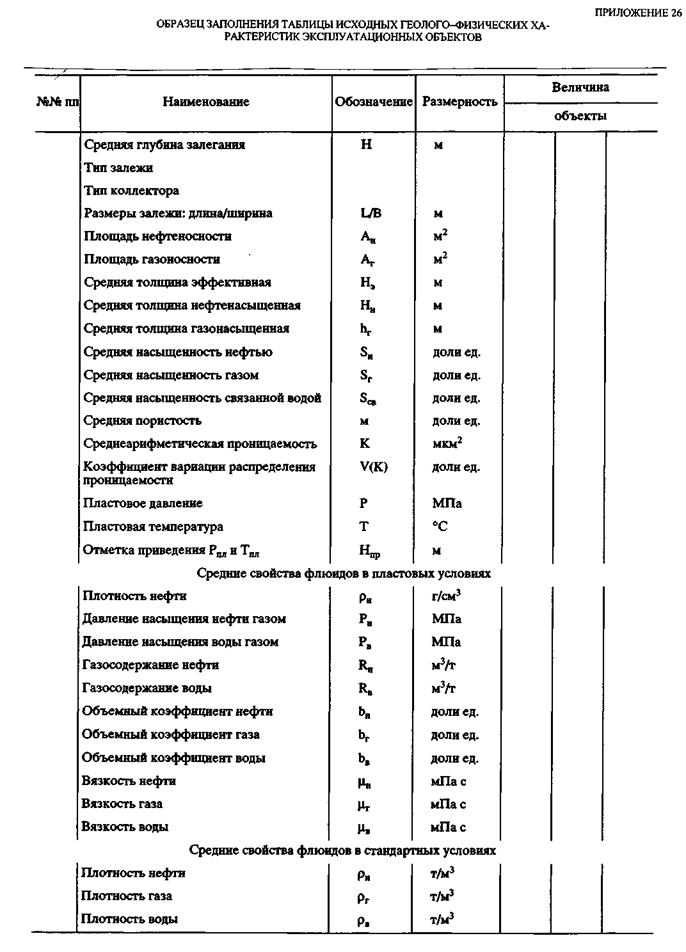

В приложениях 17 —47 приведены образцы выполнения карт и примеры стандартных таблиц.

ПРИЛОЖЕНИЕ 7

ОБРАЗЕЦ ОФОРМЛЕНИЯ РЕФЕРАТА

РЕФЕРАТ

Пояснительная записка содержит 195 страниц, 17 рисунков, 8 таблиц, 13 источников и 6 листов графического материала формата А1.

СИСТЕМА СБОРА ПРОДУКЦИИ СКВАЖИН, УСТАНОВКА ПОДГОТОВКИ НЕФТИ, СИСТЕМА ППД, ТЕХНОЛОГИЧЕСКИЕ АППАРАТЫ, ГЕОЛОГИЧЕСКИЙ ПРОФИЛЬ.

В геологической части пояснительной записки изложены геологические особенности строения рассматриваемого нефтяного месторождения и физико-химические характеристики добываемой продукции.

В технологической и технической части проведен анализ работы установ­ки подготовки нефти и анализ эффективности работы системы ППД. Осуществ­лен поверочный расчет основной технологической аппаратуры. Предложен план реконструкции установки подготовки нефти.

В экономической части проведён расчет коммерческой стоимости предла­гаемых работ и оценена их эффективность.

Рассмотрены вопросы безопасности жизнедеятельности человека на дан­ном промышленной предприятии, его соответствие требованиям ГО и экологиче­ские аспекты производственной деятельности.

ПРИЛОЖЕНИЕ 8 ОБРАЗЕЦ ОФОРМЛЕНИЯ СОДЕРЖАНИЯ

СОДЕРЖАНИЕ

Введение.............................................................................…………..4

Основная часть:

2. геологическая глава....................................................5

2.1. краткая история освоения месторождения...... 5

2.2. стратиграфия..........................................7

2.3. тектоника............................................. …..10

2.4. нефтегазоводоносность............................ 13

2.5. коллекторские свойства........................... 15

2.6. физико-химические свойства нефти............ 19

3. технологическая глава:............................................…25

3.1. литературный обзор..........................…...25

3.2. патентный обзор.....................................38

3.3. технологическая часть и спецвопрос........... 47

3.3.1. анализ работы системы сбора продукции.....47

3.3.2. анализ работы ДНС - УПСВ.....................53

3.3.3. спецвопрос........................................….…56

4. техническая глава..........................................…...60

4.1. поверочный расчет отстойника....................62

4.2. гидравлический расчет трубопроводов..........70

5. экономическая глава.................................................80

6. глава охраны труда и техники безопасности....................91

7. глава экологии..................................................……......120

7.1. Анализ экологической ситуации, сложившейся на предприятии на начало года......................................................…........ 120

7.2. План конкретный мероприятий по охране природы на текущий год и его анализ............................................................……….. 125

8. глава гражданской обороны.............................…....... 130

9. Основные выводы и рекомендации..................................…....... 135

10.Заключение...................................................…........137

11.Библиографический список.........................................…......... 138

12.Приложения (при необходимости).................................…......... 142

ПРИЛОЖЕНИЕ 9

ОБРАЗЕЦ ОФОРМЛЕНИЯ ССЫЛОК

[3], [11,с.93], [19, разд.3], (см.табл.2.1), (см.рис.3.2).

ПРИЛОЖЕНИЕ 11 ОБРАЗЕЦ ОФОРМЛЕНИЯ СПИСКА ИСПОЛЬЗОВАННЫХ ИСТОЧНИКОВ

СПИСОК ИСПОЛЬЗОВАННЫХ ИСТОЧНИКОВ

1. Кончаловский В.Ю. Цифровые измерительные устройства: Учеб. по-соб. для вузов. М.: Энергоатомиздат, 1985.-304с.

2. Информатика: Энциклопедический словарь для начинающих/ Сост. Д. А. Поспелов.-М.: Педагогика - Пресс, 1994.- 352с.

3. Лотош М.М. Основы теории автоматического управления. Математи­ческие методы.-М.: Наука, 1979.-256 с.

4. Программное обеспечение для обработки пространственной геогра­фической информации/Ю. Р. Архипов, В.М. Московский, М. В. Павлов и др.// Вестник высшей школы.- 1993.-Т.1, № 4.- С. 102 - 103.

5. ГОСТ 2.105-95 ЕСКД. Общие требования к текстовым документам.-М.: Издательство стандартов, 1996.-36с.

6. Штриков Б. Л., Белкин А.Б. Физике - технологические особенности процесса ультразвукового упрочнения // Вестник Самарского государственного технического университета. Серия Технические науки. № 11 - 2001 С Л 52 - 154

7. Н. Олифер, В. Олифер. Роль коммуникационных протоколов и функ­циональное назначение основных типов оборудования корпоративных сетей. https://www.citfomm.ru/NETS/protocols/index.shtml

8. ISO Международная организация по стандартизации, https://www.iso.ch

9. Заказ стандартов, https://www.interstandard.gost.ru/

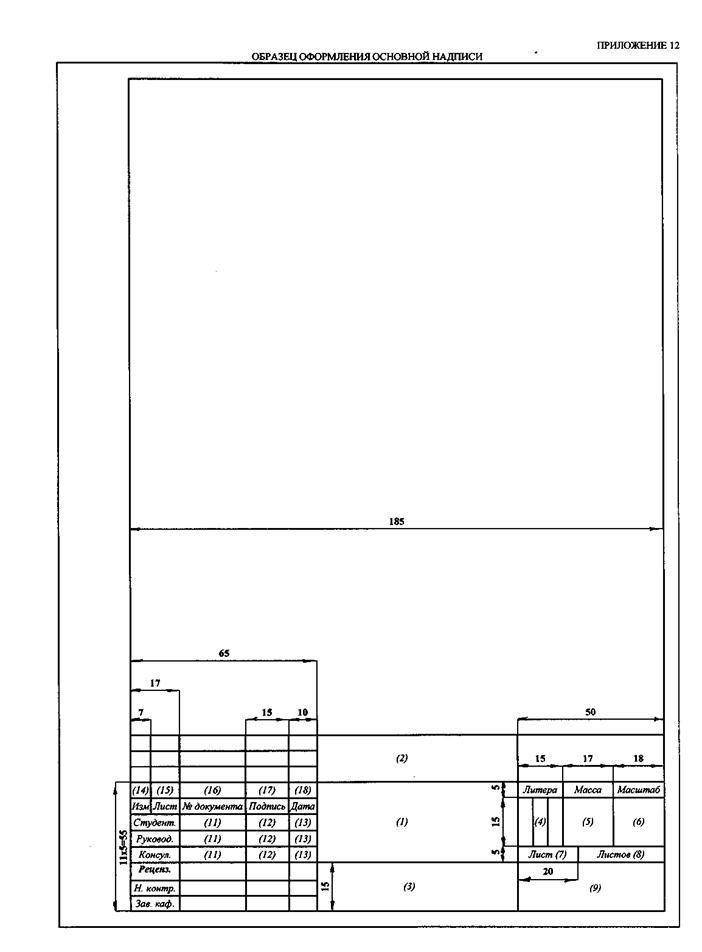

В графе (1) - наименование изделия в единственном числе и именительном падеже. Если наименование состоит из нескольких слов, то на первом месте должно быть имя существительное.

В графе (2) - аббревиатура университета (СамГТУ); код специальности; индекс кафедры по приказу ректора; регистрационный номер темы дипломного проекта на кафедре; порядковый номер документа. Каждая совокупность цифро­вых обозначений разделяется точкой.Графические документы ВКР(ДП) следует нумеровать, начиная с 03, ибо номера 01 и 02 имеют соответственно ТЗ и ПЗ.

В графе (3) - наименование материала детали и номер соответствующего стандарта. Графа заполняется только на чертежах деталей.

В графе (4) - литера, присвоенная данному документу - ВКР, ДП, ДР.

В графе (5) масса изделия в кг.

В графе (6) - масштаб.

В графе (7) - порядковый номер листа. На документах, состоящих из одно­го листа, графа 7 не заполняется.

В графе (8) - общее количество листов документа, указанного в графе (1). Графа заполняется только на первом листе.

В графе (9) - номер курса, аббревиатура факультета, номер группы. Если вид обучения отличается от дневного, то добавляется буква «в», «з» или «фдо» соответственно для вечерней, заочной и дистанционной формы обучения.

В графе (10) - следует сохранить указанные обозначения.

В графе (11) - фамилии лиц, подписывающих документ.

В графе (12) - подписи лиц, фамилии которых указаны в графе (11).

В графе (13) - даты проставления подписи.

Графы (14) - (18) - не заполняются.
