В этот раздел карты включаются:
- перечень машин и технологического оборудования;
- перечень технологической оснастки, инструмента, инвентаря и приспособлений;
- перечень материалов и изделий.

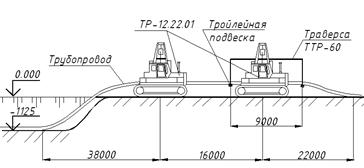

Машины и технологическое оборудование, требующиеся для выполнения строительных процессов и операций, выбираются с учетом отечественного и зарубежного опыта, сравнения вариантов механизации строительных (технологических) процессов. Машины и технологическое оборудование должны обеспечить плановые сроки и нормативные показатели качества работ.
В перечне, заносимом в таблицу 22, указывают основные технические характеристики, типы, марки, назначение и количество машин и оборудования для выполнения технологического процесса (операции) на звено или бригаду.
Таблица 22 – Машины и технологическое оборудование
| Наименование технологического процесса и его операций | Наименование машины, технологического оборудования, тип, марка | Основная техническая характеристика, параметр | Количество |
Перечень технологической оснастки, инструмента, инвентаря и приспособлений составляется аналогично перечню машин и технологического оборудования.
|
|
|
В перечне, заносимом в таблицу 23, указывают основные технические характеристики, типы, марки, назначение и количество технологической оснастки, инструмента, инвентаря для выполнения технологического процесса (операции) на звено или бригаду.
Таблица 23 – Технологическая оснастка, инструмент, инвентарь и приспособления
| Наименование технологического процесса и его операций | Наименование техно- логической оснастки, инструмента, инвен- таря и приспособ- лений, тип, марка | Основная техническая характеристика, параметр | Количество |
Потребность в материалах и изделиях для выполнения технологического процесса и его операций в предусмотренных объемах определяется по рабочей документации с учетом действующих норм расхода материалов в строительстве (в том числе ведомственных и местных норм).
Результаты расчета потребности в материалах и изделиях приводятся в таблице 24.
Таблица 24 – Материал и изделия
| Наименование технологического процесса и его операций, объем работ | Наименование материалов и изделий, марка, ГОСТ, ТУ | Единица измере- ния | Норма расхода на единицу измерения | Потребность на объем работ |
Список используемой литературы
1. СНиП 12-01-2004(актуал. редакция) Организация строительства. – М.: Госстрой России, 2004
2. СП 62.13330-2011. Газораспределительные системы. - М.: Госстрой России, 2011.
3. СП42-101-2003. Общие положения по проектированию и строительству газораспределительных систем из металлических и полиэтиленовых труб. – М.: Госстрой России, 2004.- 5экз., электр. версия, кафедра.
|
|
|
4. СП 42-102-2004 Проектирование и строительство газопроводов из металлических труб. М.: Госстрой России, 2004.- 3экз.,электр. версия, кафедра.
5. СП 42-103-2003 Проектирование и строительство газопроводов из полиэтиленовых труб и реконструкция изношенных газопроводов. М.: Госстрой России, 2003.- 3экз., электр. версия, кафедра.
6. Л.Г.Дикман Организация, планирование и управление строительным производством.- М.: Стройиздат, 2006 – 10экз
Вспомогательная литература.
7. ЕНиР 9-2 «Наружные сети и сооружения». -М.: Прейскурантиздат, 1987.-142с. электр. версия, кафедра.
8. ЕНиР 2-1 «Земляные работы». -М.: Прейскурантиздат, 1987.- электр. версия, кафедра.
9. ЕНиР 22-2 "Сварочные работы". -М.: Стройиздат, 1987.- электр. версия, кафедра..
Приложение 1
Таблица1-Распределение немерзлых грунтов на группы в зависимости от трудности их разработки механизированным способом
| Сред- няя | Разработка грунта | Рыхле- ние | |||||||||
| Наименование и | плот- | экскаваторами | грунта | ||||||||
| характеристика грунтов | ность в естест- венном зале- гании, кг/м
| одно- ков- шо- выми | тран- шей- ными цеп- ными | тран- шей- ными ротор- ными | скре- пе- рами | буль- дозе- рами | грей- де- рами | грей- де- рами- элева- тора- ми | бури- льно- крано- выми маши- нами | бульдо- зерами- рыхли- телями | |
| 2 Глина: | |||||||||||
| жирная мягкая и мягкая без примесей | II | II | II | II | II | II | II | I | - | ||
| то же, с примесью щебня, гравия, гальки или строительного мусора до 10% по объему | II | II | II | II | III | III | - | I | - | ||
| 5. Песок: | |||||||||||
| без примесей, а также с примесью щебня, гравия, гальки или строительного мусора до 10% по объему | I | II | II | II | II | II | III | I | |||
| то же, с примесью св. 10% по объему | I | - | II | II | II | - | - | - | |||
| 6. Суглинок: | |||||||||||
| легкий и лессовидный без примесей | I | I | I | I | I | I | I | I | |||
| легкий и лессовидный с примесью щебня, гальки или строительного мусора до 10% по объему | I | II | II | I | I | I | - | I | - | ||
| то же, св. 10% по объему | II | - | II | II | II | - | - | - | - | ||
| 7. Супесь: | |||||||||||
| без примесей, а также с примесью гравия, гальки, щебня или строительного мусора до 10% по объему | I | II | II | II | II | II | II | II | |||
| то же, с примесью св. 10% по объему | I | - | II | II | II | - | - | - | - | ||
Таблица 2 -Распределение мерзлых грунтов на группы в зависимости от трудности их разработки механизированным способом
| Вид работы и наименование машины | ||||||
| Наименование и характеристика грунтов | разра- ботка одноков- шовым экскава- тором предва- рительно разрых- ленного грунта | разработка грунта траншей- ными роторными экскава- торами | разра- ботка бульдо- зером предва- рительно разрых- ленного грунта | рыхление грунта бульдозерами- рыхлителями | рыхление грунта клин- молотом | нарезка прорезей баровой машиной |
| 2. Глина: | ||||||
| жирная мягкая без примесей | IIIм | IIIм | Iм | IIм | IIIм | IIм |
| то же, с примесью щебня, гравия или строительного мусора | IIIм | IIIм | IIIм | IIIм | IVм | IVм |
| 3. Песок: | ||||||
| без примесей | Iм | IIм | Iм | Iм | Iм | Iм |
| с примесью щебня, гравия или строительного мусора | Iм | IIм | IIм | IIм | IIм | IIIм |
| 4. Суглинок: | ||||||
| легкий и лессовидный без примесей | IIм | Iм | Iм | Iм | IIм | IIм |
| то же, с примесью щебня, гравия или строительного мусора | IIм | IIм | IIIм | IIIм | IIIм | IVм |
| 5. Супесь: | ||||||
| легкая без примесей | Iм | Iм | Iм | Iм | Iм | Iм |
| то же, с примесью щебня, гравия или строительного мусора | Iм | IIм | IIм | IIм | IIм | IIIм |
| тяжелая без примесей | Iм | IIIм | Iм | IIм | IIм | Iм |
| - |
Таблица 3 - Распределение грунтов на группы в зависимости от трудности их разработки вручную
|
|
|
| Наименование и характеристика грунтов | Средняя плотность в естественном залегании, т/м
| Группа грунта | |
| немерзлого | мерзлого | ||
| 2. Глина: | |||
| жирная мягкая, без примесей, а также с примесью щебня, гальки, гравия или строительного мусора до 10% по объему | 1,75-1,8 | II | IIIм |
| жирная мягкая с примесью св. 10% по объему | 1,9 | III | IVм |
| 25. Песок: | |||
| без примесей, а также с примесью щебня, гравия, гальки или строительного мусора до 10% по объему | 1,6 | I | Iм |
| с примесью по объему до 30% | 1,7 | II | IIм |
| 5 Суглинок: | |||
| легкий и лессовидный без примесей, а также с примесью щебня, гравия, гальки или строительного мусора до 10% по объему | 1,7 | I | IIм |
| легкий с примесью св. 10% по объему | 1,75 | II | IIIм |
| тяжелый без примесей, а также с примесью щебня, гравия, гальки или строительного мусора до 10% по объему тяжелый с примесью | 1,75 | II | IIIм |
| тяжелый с примесью св.10% по объему | 1,95 | III | IVм |
| 6 Супесь: | |||
| без примесей, а также с примесью щебня, гравия, гальки или строительного мусора до 10% по объему | 1,65 | I | Iм |
| с примесью до 30% по объему | 1,8 | II | IIм |
Приложение 2
Общие рекомендации по выбору основных машин для производства земляных работ приведены в таблице 1
Таблица 1 - Рекомендации по выбору экскаваторов для производства земляных работ
| Объем грунта, подлежащий разработке, м3 | Экскаваторы. Вместимость ковша, м3 |
| До 500 500-1500 1500-5000 5000-8000 8000-11000 11000-13000 13000-15000 Более 15000 | 0,15 0,25-0,3 0,4-0,5 0,65 0,8 1,0 1,25 1,5 |
Вместимость ковша экскаватора выбирается в зависимости от объема земляных работ. Указанная в таблице 1 вместимость ковша не является безусловной, а подлежит уточнению в зависимости от других технологических и экономических факторов (вид грунта, высота забоя, продолжительность работ и др.).
|
|
|
Таблица 2 - Допустимые недоборы грунта в основании при разработке котлованов одноковшовыми экскаваторами
| Рабочее оборудование экскаватора | Вместимость ковша экскаватора, м3 | ||||||||
| 0,25..0,4 | 0,5..0,65 | 0,8..1,25 | 1,5..2,5 | 3..5 | |||||
| Недобор грунта, см | |||||||||
| Лопата прямая обратная драглайн | - | - | |||||||
Таблица 3 - Параметры экскаваторов с обратной лопатой,с механическим приводом
| Наименование параметров, м | Ин-декс | ЭО-3311 (Э-302) | ЭО-3311Г ЭО-3111А,Б Э-304Б,В | Э-504 Э-651 Э-652,Б Э-656 | ЭО-5111А ЭО-10011Е ЭО-10011 | Э-1251Б Э-1252Б |
| Вместимость ковша, м3: с зубьями с режущей кромкой Радиус габаритной установки Длина стрелы Длина рукояти Наименьший радиус копания на уровне ст. Наибольший радиус копания Возможная величина передвижки при Н = 2 м и q= 53о: лобовая проходка боковая проходка Наибольшая глубина копания Возможная глубина копания при lп = 1 м и q = 53о: лобовая проходка боковая проходка Радиус разгрузки грунта в транспорт Высота разгрузки в транспорт Радиус поворота платформы Мощность, кВт Масса экскаватора, т t=(Rр-rст)H-1н | qэ Rо lс lр rст Rр lп lп Hн Rв hр Rп t | 0,3 0,4 1,5 4,9 2,3 2,5 7,8 3,6 4,3 2,6 4,2 2,8 2,6 11,3 1,233 | 0,4 1,5 5,1 2,5 2,5 8,2 3,4 2,4 5,1 4,2 4,2 2,8 2,6 11,6 1,118 | 0,65 0,65-0,8 2,2 5,5 3,0 3,2 9,2 4,7 3,7 5,8 4,0 3,2 4,2 2,8 3,3 59-74 20,5 1,034 | 2,5 7,1 3,6 3,5 10,0 6,1 4,7 6,9 6,4 5,3 4,6 2,8 3,9 43,2 1,034 | 1,25 2,6 7,8 3,4 3,6 11,6 7,0 6,2 7,3 7,3 4,6 2,8 3,6 39,8 1,096 |
Таблица 4 - Параметры гидравлических экскаваторов с обратной лопатой
| Наименование параметров, м | Ин-екс | ЭО-3322А ЭО-3322Б ЭО-3322В | ЭО-5015А ЭО-3121Б (Э-5015Б) | ЭО-4321 ЭО-4323А | ЭО-4121А ЭО-4124 | ЭО-5122 ЭО-5122А ЭО-5123 |
| Вместимость ковша, м3 Радиус габаритной установки Наименьший радиус копания на уровне стоянки: лобовое копние боковое копание Наибольший радиус копания: оборудование нормальное удлиненное Наибольшая глубина копания: оборудование нормальное удлиненное Радиус разгрузки грунта в самосвал (боковая проходка) Рекомендуемая величина передвижки при Нз = 2 м Наибольшая высота разгрузки Мощность двигателя, кВт Масса экскаватора, т Ходовое устройство Радиус поворота платформы t = (Rр - rст ) Hн-1 | qз Rо rст Rр Hн Rв lп hр Rп t | 0,4 0,63 2,4 2,4 2,4 3,4 3,4 7,6 7,5 5 4,3 4,2 4,2 2,4 2,5 5,2 4,7 14,5 пневм. 2,6 1,04;1,2 | 0,5 2,1 2,1 3,1 7,3 4,5 4,9 2,4 3,9 12,7 гусенич. 2,5 1,156 | 0,65 1 2,1 3,1 3,1 3,1 3,1 6,9 8,9 - 5,5 5,5 5 5 3,0 2,9 6,2 5,6 19,2 пневм. 2,6 1,255 | 0,65 1 2,2 3,2 3,2 3,2 3,2 9,2 9,2 10,2 10,2 5,8 5,8 7,3 7,3 6 6 2,9 2,9 5,0 5,0 19,2 гусенич. 3,2 1,034 | 1,25 1,6 2,5 2,5 3,5 3,5 3,5 9,4 9,4 10,810,8 6,0 6,0 8,4 8,4 6 6 2,9 2,9 5,0 5,0 35,8 гусенич. 3,2 1,034 |
Таблица 5 - Размерные параметры рабочего места экскаватора драглайн
| Наименование параметров | Ин-декс | ЭО-3311Б Э-302Б Э-304В Э-304Г | Э-652Б Э-651 Э-656 ЭО-4112 | Э-801 | ЭО-5111 ЭО-5111Е | ЭО-6111 ЭО-6112Б | ЭО-7111 ЭО-7111С |
| Вместимость ковша, м 3: с зубьями | qэ | 0,4 | 0,65 | 0,75 | 1,5 | ||
| с режущей кромкой | 0,8 | 1,1 | 1,25 | 2,0 | |||
| Радиус габаритной установки | Rо | 1,5 | 2,2 | 2,4 | 2,5 | 2,6 | 2,9 |
| Расстояние от оси вращения до пяты стрелы | zо | 0,65 | 1,0 | 1,1 | 1,15 | 1,3 | 1,6 |
| Высота до опорного шарнира стрелы | hш | 1,46 | 1,5 | 1,5 | 1,57 | 1,57 | 2,07 |
| Длина стрелы: основной; удлиненной | lс | 7,5 10,5 | 10 13 | 10;13 | 12;15 | 12,5;15 | 17;25 |
| Наибольший радиус копания: aс = 30о | Rр | 7,7 9,9 | 10,8 13,5 | 11;14 | 13;15 | 13,4;16 | 18;26 |
| aс = 45о | 9,3 11,7 | 9;12 | 11;13 | 11,7;14 | 16;21 | ||
| Наименьш. радиус копания на уровне стоянки: лобовой забой | rст | 2,5 | 2,2 | 2,5 | 2,5 | 2,5 | |
| боковой | 3,5 | 3,2 | 3,4 | 3,4 | 3,6 | 3,9 | |
| Наименьшая длина передвижки | 1,5 | 1,6 | 1,7 | 1,9 | 2,0 | ||
| Длина передвижки при Н = 3 м | lп | 1-6,1 | 3,9 - 9,2 | 6-10 | 6-11 | 7 - | 9,8-20 |
| Область глубины разработки, м | Hз | 3-7 | 3-8 | 3-9 | 3-9 | 11,7 | 5-16 |
| Радиус разгрузки: aс = 30о aс = 45о | Rв | 9,5 6,1 7,9 | 10; 12,5 8,3;10,4 | 10;13 8;10 | 12-14 10;12 | 5-9,5 12,4;15 | 16;24 14;20 |
| Высота разгрузки ковша,м | hр | 5,5 | 5,8 | 6,1 | 10,4;12 | 10,5 | |
| Область ширины экскаваторной проходки при l п = 2 м: лобовой | Bл | 9,6-15 | 14,2-21 | 14-21 | 18-25 | 6,5 | 25-41 |
| боковой | Bб | 4,2-13 | 4-19 | 4-19 | 4-20 | 18-5,8 | |
| Радиус поворота платформы | Rп | 2,6 | 3,3 | 3,2 | 3,9 | 3,6 | 5,0 |
