Пояснительная записка

Пояснительная записка является составной частью проекта, представляется и оценивается вместе с графической частью.

При общей оценке проекта учитывается не только качество чертежей, но и техническая и грамматическая правильность текста пояснительной записки.

Пояснительную записку выполняют на одной стороне стандартных листов нелинованной писчей бумаги имеющих стандартную рамку с полями с левой стороны – 20 мм, с правой – 5 мм (приложение 4). Текст пишется чернилами, четким почерком, заглавия разделов записки выделяются стандартным шрифтом, страницы нумеруются.

Пояснительная записка подписывается автором на заглавном листе и в конце текста на последней странице.

Форма заглавного листа пояснительной записки показана в приложении 1.

В пояснительной записке должны быть описаны принятые объемно-планировочные, конструктивные и другие решения по следующей примерной программе:

1. Исходные данные для проектирования.

Дать характеристику здания – назначение, мощность, количество мест и т.п., класс сооружений, принятые степени огнестойкости и долговечности ограждающих конструкций.

Представить конкретные данные природных условий района строительства: географический пункт строительства, климатическую зону, расчетную температуру наружного воздуха, глубину промерзания грунта и т.д.

Кратко изложить задание.

2. Объемно-планировочное решение.

Описать конфигурацию здания в плане, его основные размеры, число этажей, их высоту.

Дать краткое описание функционального процесса, происходящего в проектируемом здании, перечень основных помещений по этажам, их площади, пути эвакуации людей из здания через двери, лестничные клетки, их местоположение. Архитектурный облик здания.

Для проектируемого здания необходимо определить следующие технико-экономические показатели объемно-планировочного решения:

- этажность здания;

- количество квартир в доме;

- строительный объем;

- общая площадь 1 квартиры;

- площадь квартиры;

- общая площадь квартир жилого здания

- площадь жилого здания;

- суммарная площадь наружных стен;

- отношение строительного объема к площади жилого здания;

- отношение суммарной площади наружных стен к общей площади жилого здания;

Значения показателей устанавливаются согласно правилам подсчета, изложенным на с. 15 СНиП 2.08.01-89* «Жилые здания».

3. Конструктивное решение здания и его элементов.

Охарактеризовать принятую конструктивную схему здания и последовательно описать конструктивное решение элементов с указанием материала изделия, размеров, марки с ссылкой на ГОСТ или серии.

- Фундаменты и цоколь.

Описать конструкцию фундаментов под наружные и внутренние стены и опоры, применяемые материалы, размеры ширины подошвы фундаментов, указать глубину заложения фундаментов под наружные стены.

Описать способы устройства цоколя и отделку его наружной стороны, конструктивное решение отмостки (ее ширину и уклон), а также изложить применяемые способы гидроизоляции фундаментов и стен здания.

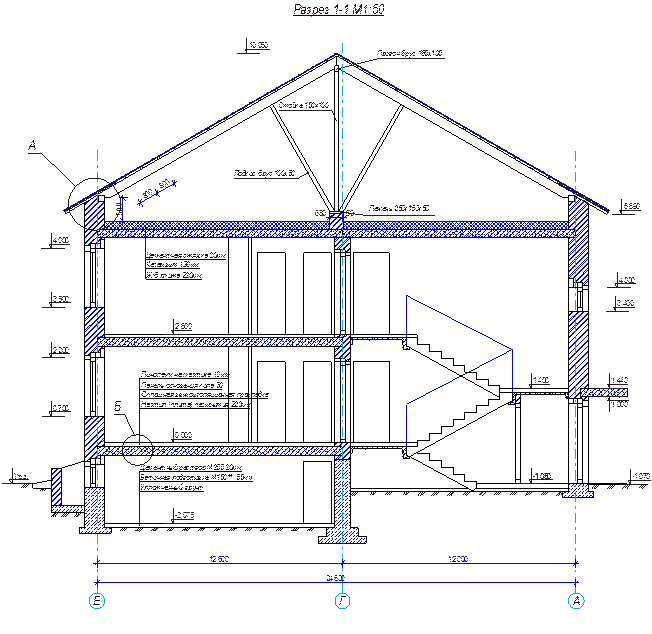

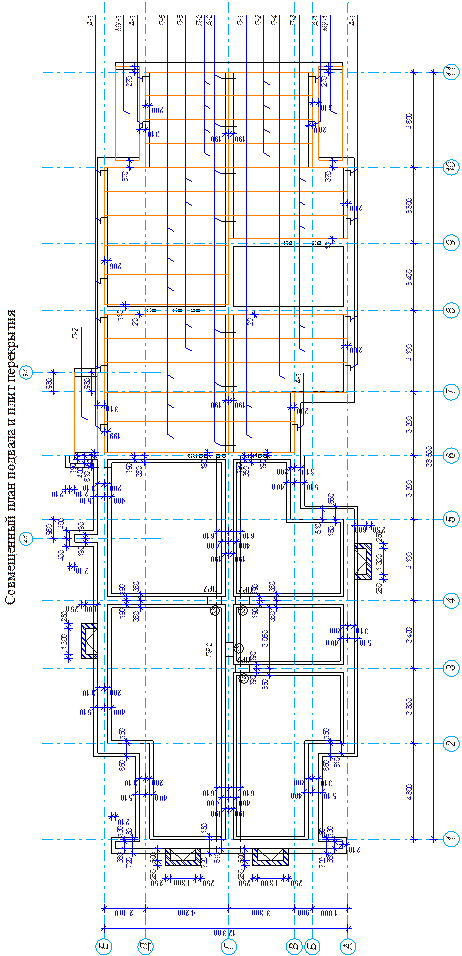

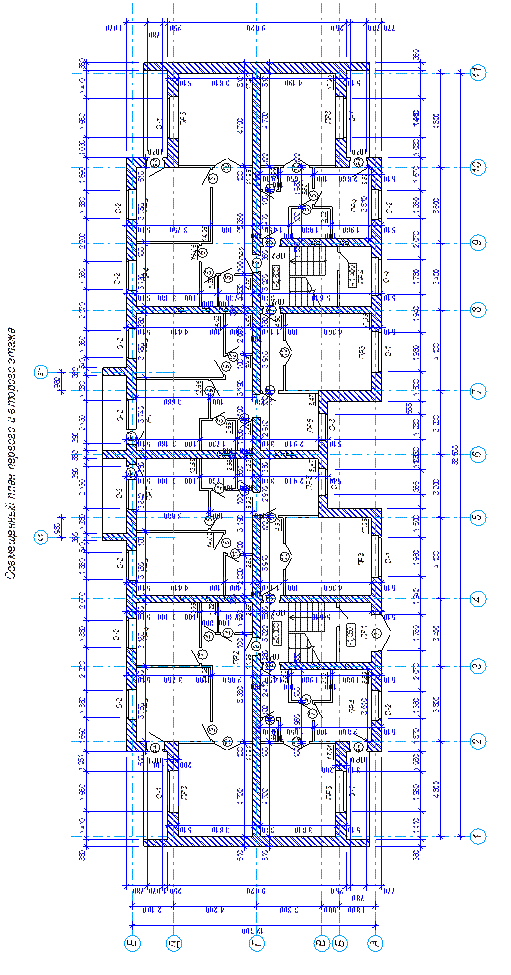

Привести спецификацию к схеме расположения сборного железобетонного фундамента по форме (приложение 5).

- Стены.

Описать конструкцию наружных и внутренних стен или опор (материал стен, его марка, марка раствора).

- Перемычки.

Указать вид применяемых перемычек над оконными и дверными проемами. Приводится ведомость перемычек и спецификация перемычек по форме (приложения 6,7).

- Перекрытие.

Описать применяемую конструкцию применяемого чердачного перекрытия (наименование элементов, их размеры, марка, ГОСТ, материал утепления, его толщина). Приводится спецификация к схеме расположения плит междуэтажного перекрытия по форме (приложение 5).

- Полы.

Описать применяемую конструкцию полов во всех помещениях с обоснованием, указать отдельные элементы их размеры.

- Лестницы.

Привести расчет лестницы. Дать размеры ступеней, ширину лестничной площадки, длину марша. Описать конструктивное решение. Указать марку изделий, ГОСТ.

- Перегородки.

Указать конструкцию всех применяемых перегородок (наименование изделий, их размеры, способы крепления к потолку и полу, отделку).

- Крыша и кровля.

Описать стропильную систему (наименование элементов, их назначение, размеры, указать шаг стропил и стоек). Описать конструкцию кровли и основания под нее.

- Столярные изделия.

Указать материал, конструкцию и размеры оконных и дверных блоков. При описании конструктивных элементов следует указать марку изделий и примененный ГОСТ. Приводится спецификация заполнения оконных и дверных проемов по форме (приложение 8), ведомость проемов ворот и дверей по форме (приложение 9).

4. Теплотехнический расчет ограждающих конструкций.

а) теплотехнический расчет стены;

б) теплотехнический расчет покрытия.

5. Используемая литература.

Перечислить в установленном порядке используемую литературу.

Законченный проект и пояснительная записка подписываются руководителем проектирования с указанием допуска к защите.

В намеченный по графику срок студент защищает проект перед комиссией, состоящей из двух-трех преподавателей кафедры, и получает зачет с оценкой.

Приложение 1

Пример оформления рамки чертежа.

Приложение 2

Пример заполнения штампа для курсового проекта.

Приложение 3

Пример размещения чертежей на листе.

Приложение 4

Пример оформления листа пояснительной записки.

Приложение 5

Спецификация к схеме расположения …

Приложение 6

Ведомость перемычек.

Приложение 7

Спецификация перемычек.

Приложение 8

Спецификация элементов заполнения дверных

и оконных проемов.

Приложение 9

Ведомость проемов ворот и дверей.

Приложение 10

Приложение 11

Приложение 12

Приложение 13
