Для уменьшения натяжения каната при намотке на барабан подъемника или агрегата используют талевую систему, состоящую из системы неподвижных роликов - кронблока и подвижных роликов - талевого блока, крюка и талевого каната.
Кронблок (рис. 9.5) устанавливается на верху вышки или мачты, их талевый блок подвешивается на талевом канате, а крюк - к нижней серьге талевого блока. Кронблок типа КБ имеет грузоподъемность от 12,5 до 125 т.

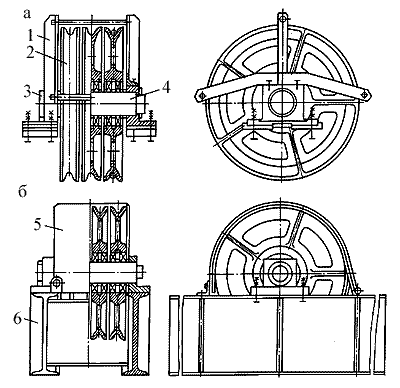

Рис. 9.5. Кронблок:
а - исполнение I;
б - исполнение II;
1 - ограждение; 2 - шкив;
3-опора; 4 - ось шкивов;
5 - кожух; 6 - подкронблочная рама.
Талевый блок Талевый блок — подвижная часть талевой системы - представляет собой канатный шкив, насаженный на роликоподшипниках на ось, неподвижно установленную в двух щеках. К нижней части щек подвешена серьга для соединения с крюком. Талевый блок типа БТ также имеет грузоподъемность от 12,5 до 125 т (рис. 9.6). Рис. 9.6. Талевый блок: 1 - щека; 2 - боковой кожух; 3 - ось шкивов; 4 - подшипник; 5 - шкив; 6 -серьга. |
