Схема и принцип действия токовой направленной защиты

Токовая направленная защита представляет собой МТЗ, дополненную реле направления мощности. Однофазная принципиальная схема ТНЗ представлена на рис. 7.3.1.

Рис. 7.3.1

Пусковой орган защиты: токовое реле КА.

Орган направления: реле направления мощности KW.

Орган времени: реле времени КТ.

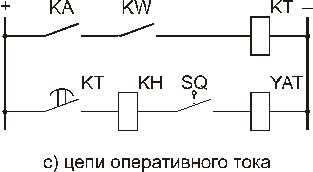

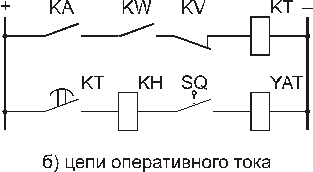

Работа схемы: при КЗ на защищаемой линии реле KW замыкает свои контакты, а при КЗ на смежных линиях – нет. В нормальном режиме при направлении потока мощности от шин в линию реле KW может замыкать свои контакты, однако срабатывание защиты должно предотвращаться токовым реле КА, поэтому токовые реле должны быть отстроены от токов нагрузки. В тех случаях, когда токовые реле по условиям чувствительности не удаётся отстроить от максимальной нагрузки, применяется блокировка от реле минимального напряжения KV (рис. 7.3.2).

Рис. 7.3.2

Сети с изолированной нейтралью

ТНЗ устанавливается на двух одноименных фазах во всей сети.

Сети с глухозаземленной нейтралью

Защита устанавливается на трех фазах. Если защита служит для действия только при междуфазных КЗ – на двух фазах.

ТНЗ выполняются как на постоянном, так и на переменном оперативном токе. Двухфазная схема на переменном оперативном токе представлена на рис. 7.3.3.

Схема выполнена с дешунтированием катушки отключения, с токовыми пусковым органом и промежуточными реле KL1, KL2 с мощными переключающими контактами.

Схема должна быть дополнена устройствами, контролирующими исправность цепей напряжения.

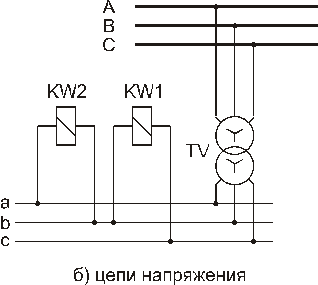

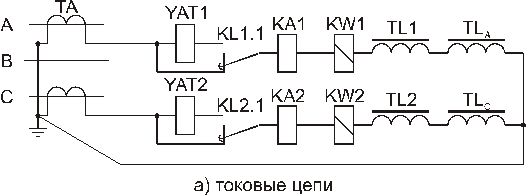

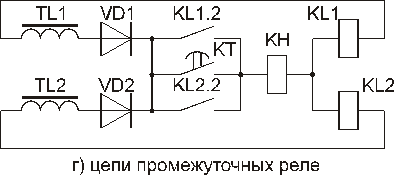

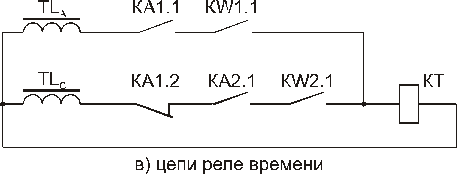

Рис. 7.3.3

Рис. 7.3.3 (продолжение)
