Привязка колонн и стеновых ограждений к разбивочным осям здания

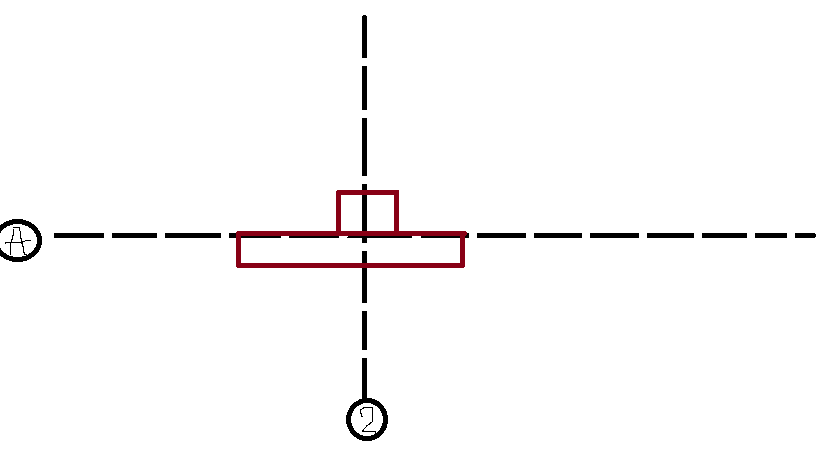

1. В железобетонном и смешанном каркасах колонны крайнего ряда по отношению к продольной разбивочной оси имеют нулевую привязку.

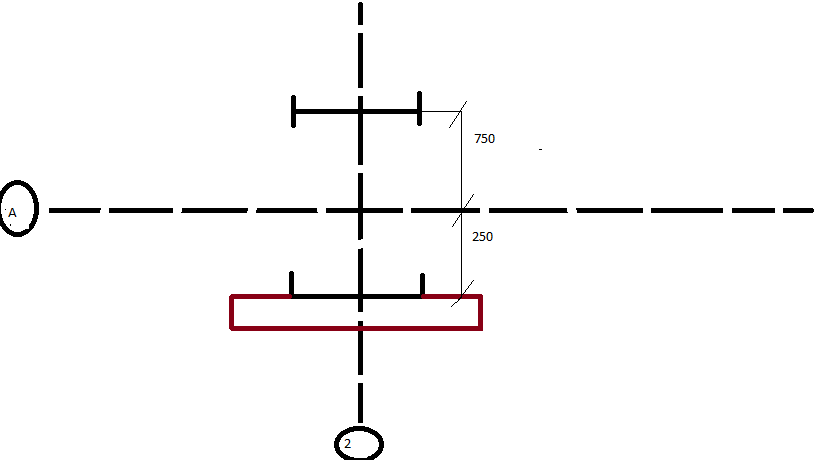

2.В металлическом каркасе привязка 250 мм.

В ж/б и смешанном

В металлическом

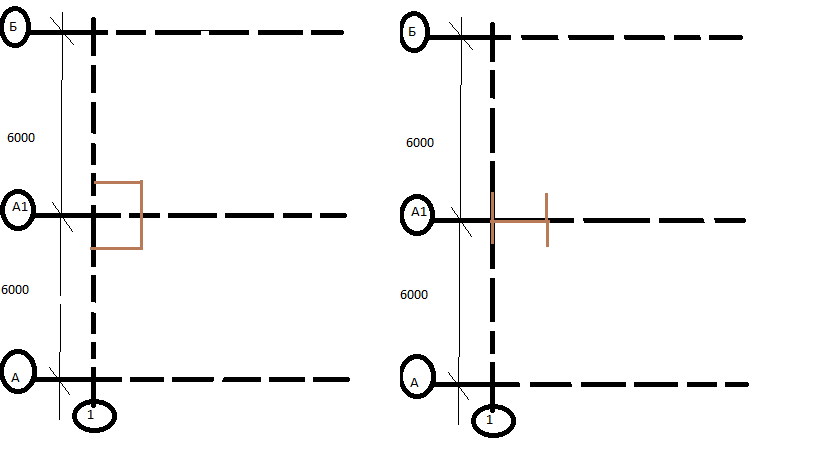

2. В любом каркасе колонны среднего ряда по отношению к продольной разбивочной оси имеют центральную привязку.

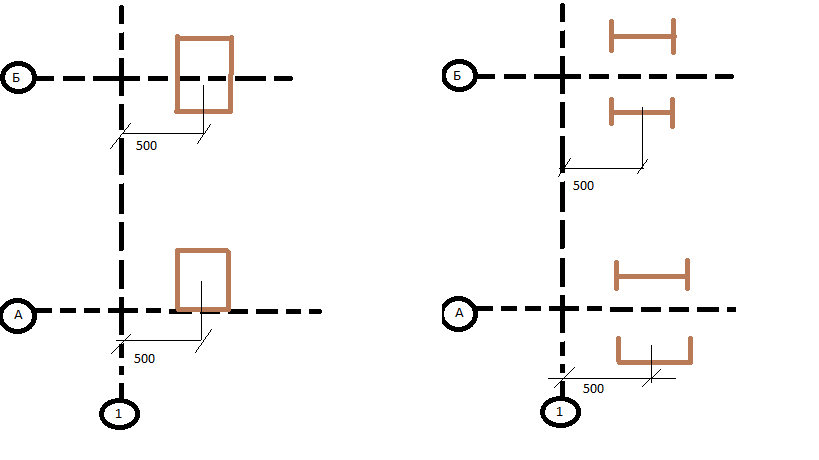

4. В любом каркасе торцевые колонны по отношению крайней поперечной разбивочной оси имеют привязку 500 мм.

5. В торцах здания для крепления стеновых панелей устраивают колонны фахверка с шагом 6 м с нулевой привязкой к крайней поперечной разбивочной оси.

6. В железобетонном и смешанном каркасах при длине пролета 60 м и более, в металлическом 120м и более устанавливают температурный шов, который решается на двух колоннах, каждая из которых по отношению к оси температурного шва имеет привязку 500 мм. Шов делит здание на отдельные температурные блоки. Для обеспечения пространственной жесткости в середине температурного блока в каждом ряду колонн устанавливают связи: при шаге колонн 6 м – крестовые, при шаге 12 м – портальные.

Пример:

Контрольные вопросы:

1. В зданиях с железобетонным и смешанным каркасами колонны крайних рядов по отношению к продольным разбивочным осям какую имеют привязку?

2. Колонны средних рядов в железобетонном, стальном и смешанном каркасах какую имеют привязку по отношению к продольной разбивочной оси?

3. Колонны крайних рядов в стальном каркасе по отношению к продольной разбивочной оси какую имеют привязку?

4.Торцевые колонны основных рядов любого каркаса по отношению к крайней поперечной разбивочной оси какую имеют привязку?

5. Колонны фахверка устанавливаются в торцах пролетов с каким шагом?

Литература:

1.Вильчик Н.П. «Архитектура зданий» М ИНФРА-М 2010

2. Шерещевский И.А. «Конструирование промышленных зданий и сооружений» - М.: Стройиздат,2005
