Стыки крупноблочных стен

Крупные блоки укладываются друг на друга по слою раствора толщиной 10-20 мм с применением временных прокладок. Особенно ответственными местами в стенах из крупных блоков являются стыки. Их тщательное устройство обеспечивает хорошую воздухонепроницаемость стен, предотвращает затекание дождевой воды в стыки, а для внутренних стен обеспечивается хорошая звукоизоляция

По своему конструктивному решению вертикальные стыки бывают открытые (с внутренней стороны) и закрытые. Открытые стыки получаются между рядовыми блоками на глухих участках наружных стен. В этом случае паз, образованный четвертями смежных блоков со стороны помещения, закладывается бетонными вкладышами, а получившийся колодец заливают легким бетоном.

При стыковании поясных и перемычечных блоков, а также блоков внутренних стен, имеющиеся на их боковых гранях пазы образуют колодцы, которые заполняют лёгким бетоном или раствором. Такой стык называется закрытым.

Вертикальные стыки с обеих сторон предварительно заделывают уплотнительным шнуром, а затем зачеканивают на глубину 20-30 м густым раствором.

Рядовые блоки по длине стен скрепляют между собой анкерами из круглой стали диаметром 10 мм, привариваемыми к монтажным петлям блоков.

Перемычечные и поясные блоки соединяют между собой по всей длине наружных и внутренних стен накладками из полосовой стали, привариваемыми к монтажным петлям или закладным деталям. Кроме того, производят анкеровку (соединение плит перекрытия с блоками, что обеспечивает жесткость здания).

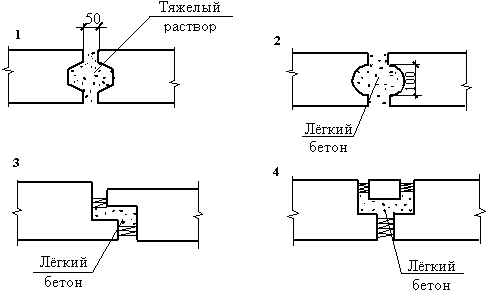

Рис 4: 1, 2, 3 – закрытые стыки; 4- открытый стык крупноблочных зданий

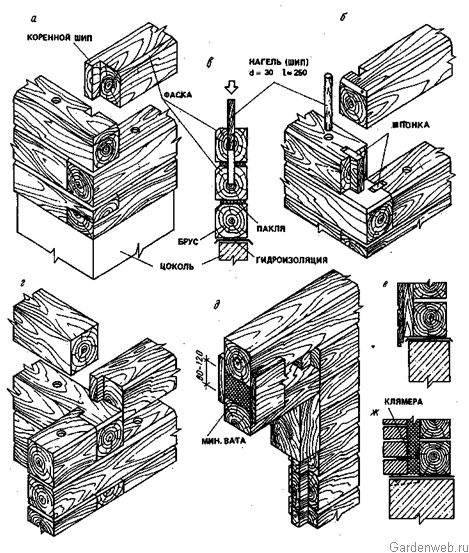

Рис. 5 Узлы и детали брусчатых стен а — сопряжение угла с коренным шпоном; б — сопряжение угла на шпонках; в — крепление брусьев нагелями; г — сопряжение наружной стены с внутренней на коренных шипах; д — заделка проема; е — обшивка досками; ж — облицовка кирпичом

Контрольные вопросы:

1. Какие здания называются крупноблочными?

2. Название блоков в крупноблочных зданиях?

3. Что называется стыком?

4. Какие стыки в крупноблочных зданиях?

5. Какие здания называются крупнопанельными?

6. Какие бывают вертикальные стыки в крупнопанельных зданиях?

Литература:

1. Шерещевский И.А. «Конструирование гражданских зданий» - М.: Стройиздат,2005

2. Вильчик Н.П. «Архитектура зданий» М ИНФРА-М 2010
