Витая пара проводников

В настоящее время в локальных сетях на смену коаксиальному кабелю приходит кабель на базе витых пар проводников. Витая пара (рис.5.2) представляет собой два скрученных проводника. В качестве проводника используется медный одножильный (рис.5.2 а) или многожильный (рис. 5.2 б) скрученный проводник. Стоимость кабеля первого типа меньше, однако кабель второго типа более надежен и удобен при монтаже кабельных соединений. В целом стоимость кабеля на базе витой пары проводников меньше стоимости коаксиального кабеля. Внешне кабель на базе витой пары подобен телефонному кабелю, но отличается от него наличием определенного числа скруток на один погонный метр.

Повышение уровня технологии изготовления кабеля на базе витых пар проводников позволило существенно улучшить электрические параметры этого вида кабеля, приблизив их к соответствующим параметрам коаксиального кабеля, а иногда и превысив их.

По уровню экранирования витые пары делятся на неэкранированные и экранированные, последние характеризуются более высокими электрическими параметрами. Экранированные витые пары (рис. 5.3) включают выполненную из фольги экранирующую изоляцию для предотвращения электромагнитных помех.

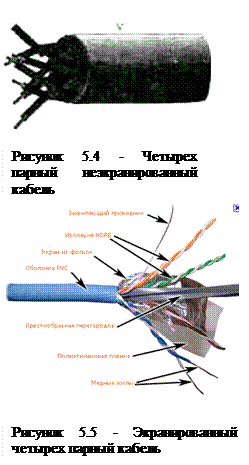

Существует несколько типов кабеля с витыми парами проводов. Кабели могут содержать четыре пары проводников или представлять собой жгуты из 25 и более витых пар, которые помещаются (рис. 5.4) в общую пластмассовую оболочку. В случае экранированного кабеля (рис. 5.5) используется дополнительный общий экран.

Неэкранированные провода, как правило, имеют волновое сопротивление в 100 Ом, а экранированные - 150 Ом. Учитывая широкое использование в компьютерных сетях кабеля на базе витых пар проводников, разработан ряд стандартов, определяющих электрические и монтажные параметры кабеля.

В рамках каждого типа кабеля различают несколько его категорий. Например, для неэкранированного кабеля из 4 витых пар, который достаточно широко используется в локальных сетях, определены категории с номерами 3, 4, 5.

Основное различие между категориями заключается в частотных характеристиках. Так, неэкранированный кабель категории 3 представляет собой стандартный телефонный кабель с полосой частот в 15 МГц.

Кабель четвертой категории обеспечивает полосу пропускания в 20 МГц, а кабель пятой категории — 100 МГц. В зависимости от категории кабеля определяется максимально допустимая длина сегмента кабеля между двумя активными устройствами, например между рабочей станцией и концентратором. Для кабеля категории 3 длина сегмента не должна превышать 100 м. Кабели более высоких категорий могут обеспечивать связь на большие расстояния; например, кабель категории 5 обеспечивает связь на расстоянии до 150м. В свою очередь, экранированные кабели обладают более высокими параметрами передачи сигналов. Для данного типа кабелей определены основные категории — 1, 2, 6 и 9, и дополнительные типы — 1А, 2А, 6А и 9А, ориентированные на высокочастотное исполнение до частоты 300 МГц.

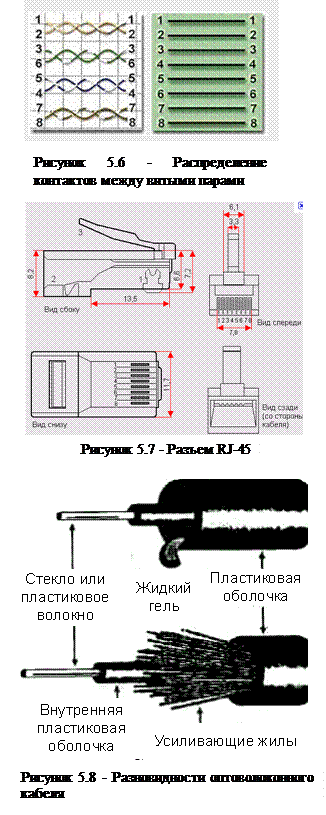

Стандартным также является распределение контактов и цветовая кодовая маркировка проводов. На (рис. 5.6) представлено стандартное распределение контактов между парами проводников четырехпарного неэкранированного кабеля. Первая пара проводников маркируется белым и синим цветами, вторая пара — оранжевым и белым, третья — зеленым и белым, четвертая — коричневым и белым цветами. Более того, за стандартными типами сетей закреплены определенные пары проводников и распределение контактов. Так, для сети Token Ring используются пары 1 и 3, для сети l0Base-T — пары 2 и 3. Сеть l00VG- Any LAN требует использования всех четырех пар.

Подключение рабочих станций к передающей среде на базе витых пар проводников тонкого коаксиального кабеля осуществляется с помощью разъема RJ-45 (рис. 5.7). Внешне эти разъемы похожи на телефонные разъемы RJ-11, но отличаются от них большим числом контактов (восемь вместо четырех).
