Тектонические движения и нарушения

Это любые механические перемещения внутри земной коры, которые приводят к изменению ее строения.

Земная кора постоянно находится в движении, причем в современной геологии выделяют два основных типа тектонических движений: эпейрогенические (или колебательные) и орогенические (складчатые).

Эпейрогенические движения – медленные вековые поднятия и опускания земной коры, не вызывающие изменения первичного залегания пластов. Эти вертикальные движения имеют колебательный характер и обратимы, т.е. поднятие может сменится опусканием.

Среди этих движений различают:

1. Современные, которые зафиксированы в памяти человека и их можно измерить инструментально путем проведения повторного нивелирования. Скорость современных колебательных движений в среднем не превышает 1-2 см/год, а в горных районах она может достигать и 20 см/год.

2. Неотектонические движения – это движения за неоген-четвертичное время (25 млн. лет). Принципиально они ничем не отличаются от современных. Неотектонические движения зафиксированы в современном рельефе и главный метод их изучения – геоморфологический. Скорость их движения на порядок меньше, в горных районах – 1 см/год; на равнинах – 1 мм/год.

3. Древние медленные вертикальные движения зафиксированы в разрезах осадочных пород. Причем мощность накопившихся осадков рассматривается как мера тектонического опускания за время накопления осадка, а сама слоистость и их ритмичность – показатели колебательных движений. Скорость древних колебательных движений по оценке ученых меньше 0.001 мм/год.

Орогенические движения происходят в двух направлениях – горизонтальном и вертикальном. Первое приводит к смятию пород и образованию складок и надвигов, т.е. к сокращению земной поверхности. Вертикальные движения приводят к поднятию области проявления складкобразования и возникновению нередко горных сооружений. Орогенические движения протекают значительно быстрее, чем колебательные. Они сопровождаются активными эффузивным и интрузивным магматизмом, а также метаморфизмом. В последние десятилетия эти движения объясняют столкновением крупных литосферных плит, которые перемещаются в горизонтальном направлении по астеносферному слою верхней мантии.

Дислокации осадочных пород

Основной областью накопления осадков является дно морей и океанов. Здесь осадки часто отлагаются в виде параллельных, практически горизонтальных слоев. Однако в процессе геологического развития первоначальные формы залегания горных пород обычно нарушаются под влиянием эндогенных процессов, главным образом тектонических движений земной коры. Всякое нарушение первоначального горизонтального залегания горных пород называется дислокацией. Дислокации подразделяются на пликативные и дизъюнктивные.

Пликативные дислокации (складчатые нарушения). Это дислокации, которые происходят без разрыва сплошности пластов. Среди них различают следующие основные формы: моноклинали, флексуры и складки.

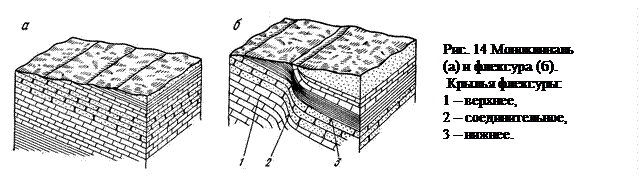

Моноклинали представляют собой толщи пластов горных пород, равномерно наклоненных в одну сторону на значительном протяжении (рис. 14, а)

Флексурами называются уступообразные нарушения горизонтально (или моноклинально) лежащих пластов (рис. 14, б). Флексуры обычно возникают при блоковых смещениях нижележащих пород. При смещениях небольшой амплитуды разрыва не происходит, но мощность пород в зоне сдвига часто бывает сокращенной. У флексур различают нижнее, соединительное и верхнее крылья. Соединительное крыло представляет собой участок, на котором пласты имеют крутой наклон и сокращенную мощность.

Складкообразующие движения наглядно проявляются в образовании пликативных дислокаций – складок. Складки – это изгибы слоев горных пород без разрыва сплошности, под действием давления.Складки являются основной формой пликативных дислокаций. Они бывают двух основных видов — антиклинальные и синклинальные.

Антиклинальными называются выпуклые складки, в которых пласты падают в противоположные стороны, а в центральных частях залегают более древние породы, чем на периферии (рис. 16, а). Синклинальными называются вогнутые складки, в которых пласты падают навстречу друг другу, а в центральных частях располагаются более молодые породы, чем на периферии (рис. 16, б).

Рис. 16. Антиклинальная (а) и синклинальная (б) складки

Антиклинальные и синклинальные складки имеют следующие элементы: крылья, шарнир, замок, угол, осевую поверхность, ось; ядро характеризуется шириной, амплитудой и длиной (рис. 15). Крылья — боковые части складки. Шарнир — линия, проходящая через точки максимального перегиба любого из пластов, образующих складку. В продольном вертикальном разрезе шарнир нередко воздымается и погружается (ундулирует). Замок — участок складки в области шарнира, где происходит перегиб крыльев. Иногда замок антиклинальной складки назы­вают сводом, а замок синклинали — мульдой. Угол складки — угол, заключенный между крыльями складки, мысленно продолженными до их пересечения. Осевая поверхность — воображаемая поверхность, проходящая через шарниры всех пластов складки. Ось складки (осевая линия складки в плане) — линия пересечения осевой поверхности складки с горизонтальной плоскостью. Ядро складки — толща горных пород, слагающих замок антиклинальных и синклинальных складок.

Амплитуда складки — вертикальное расстояние от перегиба антиклинали до перегиба сопряженной синклинали. Длина — расстояние в плане от одного периклинального окончания до другого. Замыкание антиклинальной складки называется периклиналью, а замыкание синклинальной складки — центриклиналью.

Складки различаются по особенностямстроения, отражающимся в поперечном сечении и плане.

По особенности строения в поперечном разрезе складки делятся на ряд типов. По положению осевой поверхности и крыльев выделяют прямые, наклонные, лежачие и перевернутые складки. У прямых складок осевая поверхность вертикальная, а крылья располагаются симметрично (рис. 17, а). Осевая поверхность наклонных складок наклонена, крылья падают в разные стороны (рис. 17, б). Разновидностью наклонных являются опрокинутые складки, оба крыла которых наклонены в одну сторону. У лежачих складок осевая поверхность находится в положении, близком к горизонтальному, крылья почти параллельны друг другу (рис. 17, б). Осевая поверхность перевернутых складок находится ниже горизонтальной плоскости, крылья развернуты (рис. 170, г ).

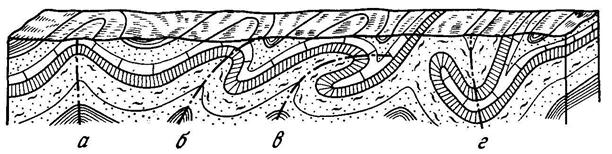

Рис. 17. Типы складок по положению осевой поверхности:

а – прямая, б – наклонная, в – перевернутая

По характеру расположения крыльев и форме замка различают складки нормальные (гребневидные), изоклинальные, веерообразные и сундучные (коробчатые). У нормальных (гребневидных) складок крылья сходятся под острым углом, а замок имеет остроугольную форму (рис. 18, а). Изоклинальные складки имеют узкий замок и параллельные крылья (рис. 18, б). Веерообразные складки отличаются широким замком, веерообразно расходящимися крыльями и пережатым ядром (рис. 18, в). У сундучных (коробчатых) складок широкий замок и относительно крутые, почти вертикальные крылья (рис. 18, г).

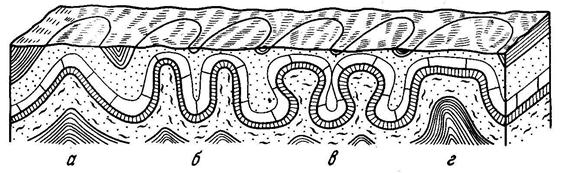

Рис. 18. Типы складок по положению крыльев:

а – нормальная, б - изоклинальные, в – веерообразные, г – перевернутая

Особенности строения складок в плане также позволяют выделить ряд типов. По соотношению длины и ширины различают линейные и прерывистые складки. Линейные образуются при интенсивном смятии пород и имеют узкую вытянутую в плане форму. Отношение длины к ширине у таких складок составляет 10¸1¸20¸1 и более. В периклиналях и центриклиналях пласты залегают более полого, чем на крыльях.

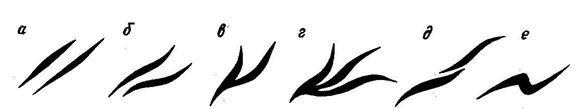

Линейные складки в плане бывают прямолинейными, дугообразно изогнутыми, ветвящимися, виргирующими, кулисообразными и сигмовидными (рис. 19). Часто по простиранию один тип линейных складок сменяется другим.

Прерывистые складки характерны для областей спокойного геологического развития. В плане их длина незначительно превышает ширину. Среди прерывистых складок выделяют брахискладки, валы, купола и диапиры. У брахискладок отношение длины к ширине изменяется в пределах 2:1—5:1. Среди них различают брахиантиклинали и брахисинклинали. Купола представляют собой антиклинали, у которых отношение длинной оси к короткой меньше 2:1. В плане они имеют округлые изометричные очертания. Синклинальный аналог куполов — мульды. Крупные вытянутые антиклинальные поднятия, состоящие из брахиантиклиналей и куполов, называют валами. Они протягиваются на десятки и сотни километров. Нередко амплитуды валообразных поднятий достигают 200—300 м. Углы падения пластов на крыльях валов невелики и обычно не превышают 3—5°.

Своеобразной формой куполовидных прерывистых складок являются диапиры (купола с ядром протыкания). Характерные особенности диапиров — наличие пластичных пород (соль, гипс, глины и др.) в ядре и закономерное увеличение угла наклона пластов от крыльев к ядру складки (рис. 20). Если ядра сложены каменной солью, складки называются соляными куполами. Диапиры образуются при выдавливании высокопластичных пород ядра складки (соль, гипс, глина) вверх, в область пониженного горного давления. В результате диапировые ядра приобретают различные формы — линз, штоков, грибов и т. д.

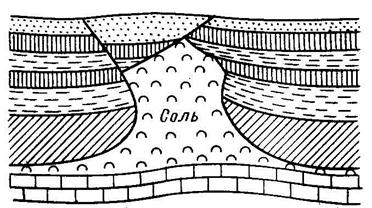

Рис. 20. Диапировая складка

Разрывные дислокации - это дислокации, сопровождающиеся разрывом сплошности пластов горных пород. Они возникают в результате ударного нарастания нагрузки, на которую горные породы реагируют как хрупкие тела. Различают два вида разрывов:

1. Трещины – разрывыбез заметного смещения пород друг относительно друга. Совокупность трещин называется трещиноватостью.

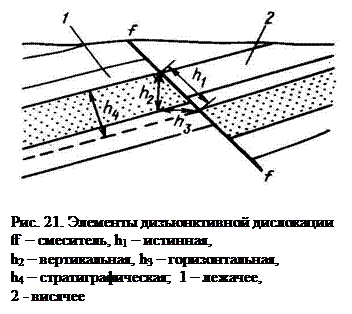

2. Дизъюнктивы – это разрывы с заметным смещением пород друг относительно друга. Они проявляются в виде трещин или зон дробления, по которым происходит смещения пластов. Плоскость разрыва, по которой происходит относительное перемещение пластов горных пород, называется сместителем (рис. 21). Примыкающие к этой плоскости участки горных пород называются крыльями (или блоками). При наклонном сместителе различают висячее и лежачее крылья (блоки). Величина относительного перемещения пластов по сместителю называется амплитудой разрыва. Различают амплитуды: истинную (наклонную) — расстояние в плоскости сместителя между кровлей или подошвой одного и того же пласта в висячем и лежачем крыльях; вертикальную — проекция истинной амплитуды на вертикальную плоскость; горизонтальную — проекция истинной амплитуды на гори­зонтальную плоскость; стратиграфическую — расстояние по нормали между кровлей или подошвой одного и того же пласта в висячем и лежачем крыльях.

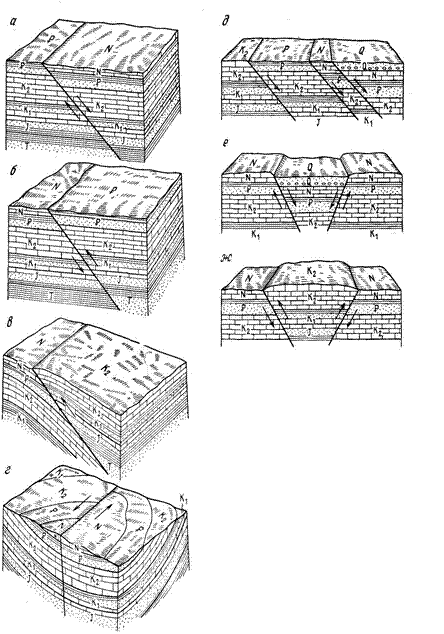

Рис. 22. Дизъюнктивные дислокации: а – сброс, б – взброс, в – надвиг, г – сдвиг, д – ступенчатый сброс, е – грабен, ж - горст

По характеру, величине, направлению и углу относительного перемещения крыльев разрывы подразделяются на сбросы, взбросы, надвиги и сдвиги.

Сбросы представляют собой разрывные нарушения, у которых сместитель наклонен в сторону опущенного крыла, а висячее крыло смещено вниз по отношению к лежачему. Угол наклона сместителя к горизонтальной плоскости составляет 40— 60° (рис. 22, а). При вертикальном положении сместителя сбросы называются вертикальными.

Взбросы представляют собой разрывные дислокации, у которых сместитель наклонен в сторону поднятого крыла, а висячее (поднятое) крыло по отношению к лежачему (опущенному) крылу смещено вверх по круто падающему сместителю (более 60°) (рис. 22, б).

Надвиги — разрывные дислокации типа взброса, висячее, крыло которых надвинуто на лежачеепо пологому (менее 60°) сместителю (рис. 22, б). Пологие надвиги большой горизонтальной амплитуды при малом угле наклона сместителя называются шарьяжами, или тектоническими покровами. Горизонтальная амплитуда их может достигать 30—40 км.

Сдвиги представляют собой разрывные дислокации, крылья которых смещаются преимущественно в горизонтальном направлении, параллельно простиранию сместителя. Они нередко сочетаются со сбросами, взбросами и надвигами (сбросо-сдвиги и т. д.) (рис. 22, г).

Разрывные нарушения обычно встречаются группами, образуя сложные дизъюнктивы: ступенчатые сбросы, грабены и горсты. Ступенчатые сбросы представляют собой систему сбросов, в которой каждое последующее крыло опущено относительно предыдущего (рис. 22, д). Грабены — это система ступенчатых сбросов, в которой центральная часть опущена относительно периферийных блоков (рис. 22, е). Горсты — система взбросов, в которой центральная часть приподнята по отношению к периферийным блокам (рис. 22, ж).
