Расчет угловых сварных швов

Угловые швы рассчитываются по наименьшему сечению, расположенному в бессикторной плоскости прямого угла поперечного сечения шва.

Расчет угловых швов унифицирован и производится по единым формулам (рис. 4.5).

Если угловой шов нагружен моментом М_и, то:

,

где W_c – момент сопротивления опасного сечения шва.

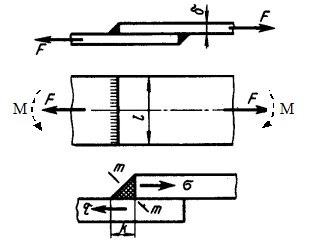

Рис. 4.5 Схема к расчету угловых (валиковых) швов

Тогда

.

При нагружении простого углового шва моментом М и силой Р условие прочности имеет вид:

.

Окончательно:

При более сложных конструкциях сварных швов при их расчете необходимо правильно учесть все параметры шва и величины действующих нагрузок. Пробочные, прорезные и проплавные швы также рассчитываются на срез.
