Организованное удаление атмосферных осадков, выпавших на поверхность земли, является одним из основных требований благоустройства населенных мест, промышленных и рекреационных территорий.
Основные технические решения, принимаемые в проектах дождевой канализации, и очередность их осуществления должны быть обоснованы сравнением возможных вариантов, достоинства и недостатки которых нельзя установить без расчетов. Оптимальный вариант должен определяться наименьшей величиной приведенных затрат с учетом сокращения трудовых ресурсов, расхода материалов, а также исходя из санитарно-гигиенических и рыбохозяйственных требований.
При проектировании сетей и сооружений дождевой канализации должны быть предусмотрены прогрессивные технические решения и максимальная индустриализация строительно-монтажных работ за счет применения сборных конструкций, стандартных и типовых изделий и деталей, изготавливаемых на заводах.
При раздельной системе канализации очистку поверхностных сточных вод с территории городов следует осуществлять на локальных или централизованных очистных сооружениях поверхностного стока. При этом в зависимости от предъявляемых требований следует, как правило, применять сооружения механической очистки (решетки, песколовки, отстойники).
|
|
|
Реконструируемая или строящаяся вновь дождевая канализация должна иметь преимущества по сравнению с существующей схемой (дождевая сеть – очистные сооружения – выпуск недостаточно чистых дождевых стоков) по следующим позициям:
- низкая стоимость строительно-монтажных работ;
- существенное снижение трудозатрат при строительстве и эксплуатации;
- полная сборность всех сооружений при строительстве;
- заводское изготовление всех строительных конструкций и изделий;
- сокращение сроков строительства;
- высокая эффективность очистки и доочистки дождевых сточных вод;
- упрощенная эксплуатация и обслуживание дождевой канализации;
- наличие автономных очистных сооружений на существующих дождевых коллекторах;
- выпуск полностью очищенных дождевых сточных вод в любой близлежащий водоем без малейшего вреда для природы.
Учет и реализация вышеуказанных позиций, будут способствовать повышению технической, экономической и экологической эффективности дождевой канализации.

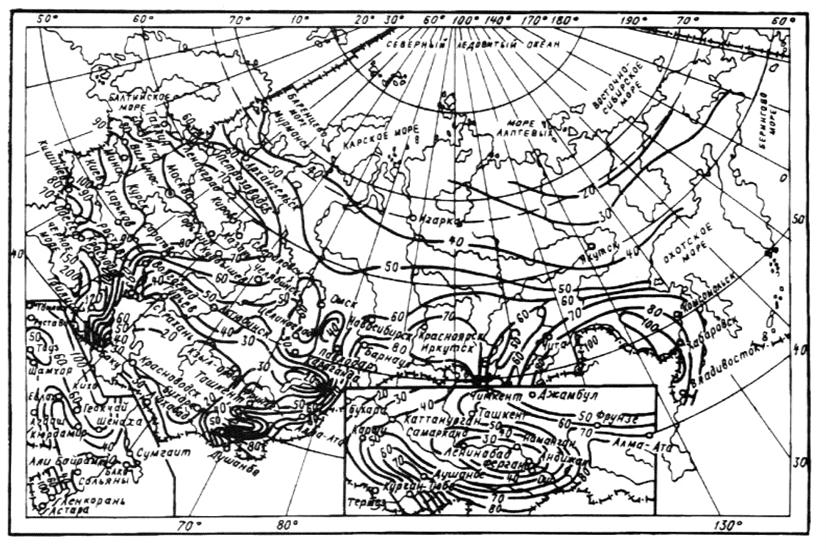

Приложение 1
|
Приложение 2
Таблица 1
Значение коэффициента покрова z для водопроницаемых
поверхностей
| Поверхность | Коэффициент
|
| Брусчатые мостовые и черные щебеночные покрытия дорог | 0,224 |
| Булыжные мостовые | 0,145 |
| Щебеночные покрытия, не обработанные вяжущими | 0,125 |
| Гравийные садово-парковые дорожки | 0,09 |
| Грунтовые поверхности (спланированные) | 0,064 |
| Газоны | 0,038 |
| Примечание: Указанные значения коэффициентаz допускается уточнять по местным условиям на основании соответствующих исследований. |
Таблица 2
|
|
|
Значение коэффициента покрова z для водонепроницаемых
поверхностей
| Параметр А | Коэффициент для водонепроницаемых поверхностей |
| 0,32 | |
| 0,30 | |
| 0,29 | |
| 0,28 | |
| 0,27 | |
| 0,26 | |
| 0,25 | |
| 0,24 | |
| 0,23 |
Приложение 3
Значения параметров n,
,
, входящих в формулу (2.18),
в зависимости от географического расположения
| Район | Значение n при |
|
| |
|
| |||
| Побережья Белого и Баренцева морей | 0,4 | 0,35 | 1,33 | |
| Север европейской части СССР и Западной Сибири | 0,62 | 0,48 | 1,33 | |
| Равнинные области запада и центра европейской части СССР | 0,71 | 0,59 | 1,54 | |
| Равнинные области Украины | 0,71 | 0,64 | 1,54 | |
| Возвышенности европейской части СССР, западный склон Урала | 0,71 | 0,59 | 1,54 | |
| Восток Украины, низовье Волги и Дона, Южный Крым | 0,67 | 0,57 | 1,82 | |
| Нижнее Поволжье | 0,66 | 0,66 | ||
| Наветренные склоны возвышенностей европейской части СССР и Северное Предкавказье | 0,7 | 0,66 | 1,54 | |
| Ставропольская возвышенность, северные предгорья Большого Кавказа, северный склон Большого Кавказа | 0,63 | 0,56 | 1,82 | |
| Южная часть Западной Сибири, среднее течение р. Или, район оз. Але-Куль | 0,72 | 0,58 | 1,54 | |
| Центральный и Северо-Восточный Казахстан, предгорья Алтая | 0,74 | 0,66 | 1,82 | |
| Северные склоны Западных Саян, Заилийского Алатау | 0,57 | 0,57 | 1,33 | |
| Джунгарский Алатау, Кузнецкий Алатау, Алтай | 0,61 | 0,48 | 1,33 | |
| Северный склон Западных Саян | 0,49 | 0,33 | 1,54 | |
| Средняя Сибирь | 0,69 | 0,47 | 1,54 | |
| Хребет Хамар-Дабан | 0,48 | 0,35 | 1,82 | |
| Восточная Сибирь | 0,6 | 0,52 | 1,54 | |
| Бассейны Шилки и Аргуни, долина Среднего Амура | 0,65 | 0,54 | 1,54 | |
| Бассейны Колымы и рек Охотского моря, северная часть Нижнеамурской низменности | 0,36 | 0,48 | 1,54 | |
| Побережье Охотского моря, бассейны рек Берингова моря, центр и запад Камчатки | 0,35 | 0,31 | 1,54 | |
| Восточное побережье Камчатки южнее 56° с.ш. | 0,28 | 0,26 | 1,54 | |
| Побережье Татарского пролива | 0,35 | 0,28 | 1,54 |
продолжение приложения 3
| Район оз. Ханка | 0,65 | 0,57 | 1,54 | |
| Бассейны рек Японского моря, о. Сахалин, Курильские о-ва | 0,45 | 0,44 | 1,54 | |
| Юг Казахстана, равнина Средней Азии и склоны гор до 1500 м, бассейн оз. Иссык-Куль до 2500 м | 0,44 | 0,4 | 1,82 | |
| Склоны гор Средней Азии на высоте 1500-3000 м | 0,41 | 0,37 | 1,54 | |
| Юго-Западная Туркмения | 0,49 | 0,32 | 1,54 | |
| Черноморское побережье и западный склон Большого Кавказа до Сухуми | 0,62 | 0,58 | 1,54 | |
| Побережье Каспийского моря и равнина от Махачкалы до Баку | 0,51 | 0,43 | 1,82 | |
| Восточный склон Большого Кавказа, Кура-Араксинская низменность до 500 м | 0,58 | 0,47 | 1,82 | |
| Южный склон Большого Кавказа выше 1500 м, южный склон выше 500 м, ДагАССР | 0,57 | 0,52 | 1,54 | |
| Побережье Черного моря ниже Сухуми, Колхидская низменность, склоны Кавказа до 2000 м | 0,54 | 0,5 | 1,33 | |
| Бассейн Куры, восточная часть Малого Кавказа, Талышский хребет | 0,63 | 0,52 | 1,33 | |
| Северо-западная и центральная части Армении | 0,67 | 0,53 | 1,33 | |
| Ленкорань | 0,44 | 0,38 | 2,2 |
Приложение 4
Периоды однократного превышения расчетной интенсивности дождя
в зависимости от условий расположения коллекторов
| Условия расположения коллекторов | Период однократного превышения расчетной интенсивности дождя P, годы, для населенных пунктов при значениях q20 | |||||
| на проездах местного значения | на магистральных улицах | до 60 | св.60 до 80 | св.80 до 120 | св.120 | |
| Благоприятные и средние | Благоприятные | 0,33-0,5 | 0,33-1 | 0,5-1 | 1-2 | |
| Неблагоприятные | Средние | 0,5-1 | 1-1,5 | 1-2 | 2-3 | |
| Особо неблагоприятные | Неблагоприятные | 2-3 | 2-3 | 3-5 | 5-10 | |
| - | Особо неблагоприятные | 3-5 | 3-5 | 5-10 | 10-20 | |
| Примечания: 1. Благоприятные условия расположения коллекторов: - бассейн площадью не более 150 га имеет плоский рельеф при среднем уклоне поверхности 0,005 и менее; - коллектор проходит по водоразделу или в верхней части склона на расстоянии от водораздела не более 400 м. 2. Средние условия расположения коллекторов: - бассейн площадью свыше 150 га имеет плоский рельеф с уклоном 0,005 м и менее; - коллектор проходит в нижней части склона по тальвегу с уклоном склонов 0,02 м и менее, при этом площадь бассейна не превышает 150 га. 3. Неблагоприятные условия расположения коллекторов: - коллектор проходит в нижней части склона, площадь бассейна превышает 150 га; - коллектор проходит по тальвегу с крутыми склонами при среднем уклоне склонов свыше 0,02. 4. Особо неблагоприятные условия расположения коллекторов: коллектор отводит воду из замкнутого пониженного места (котловины). |
Приложение 5
|
|
|
Значения коэффициента
зависимости от показателя
степени n
| Показатель степени n |  0,4
| 0,5 | 0,6 |  0,7
|
| Значение коэффициента
| 0,8 | 0,75 | 0,7 | 0,65 |
| Примечания:
1. При уклонах местности 0,01-0,03 указанные значения коэффициента следует увеличивать на 10-15% и при уклонах местности свыше 0,03 принимать равными единице.
2. Если общее число участков на дождевом коллекторе или на притоке менее 10, то значение при всех уклонах допускается уменьшать на 10% при числе участков 4-10 и на 15% при числе участков менее 4.
|
Приложение 6
Значения поправочного коэффициента η, учитывающего
неравномерность выпадения дождя по площади
| Площадь стока, га | |||||||
| Значение коэффициента η | 0,95 | 0,90 | 0,85 | 0,8 | 0,7 | 0,6 | 0,55 |
Приложение 7
Значения
э и а 2, входящие в формулу Н. Ф. Федорова (3.59)
| Трубы | э
| а 2 | Трубы | э
| а 2 |
| Чугунные Асбестоцементные Керамические Бетонные и железобетонные | 1,0 0,6 1,35 2,0 | Стальные Полиэтиленовые Поливинилхлоридные Полипропиленовые | 0,8 0,04 0,06 0,005 |
СПИСОК ЛИТЕРАТУРЫ
|
|
|
1. Алексеев М.И., Курганов А.М. Организация отведения поверхностного (дождевого и талого) стока с урбанизированных территорий: Учеб. пособие. – М.: Изд-во АСВ; СПб.: СПбГАСУ. – 2000. – 352 с.: ил.
2. ГОСТ 26008-83 Дождеприемники чугунные для колодцев. Технические условия. М., 1983. 16 с.
3. Дикаревский В.С. и др. Отведение и очистка поверхностных сточных вод. Л.: Стройиздат, 1990. 224 с.
4. Кавешников А.Т. Городские гидротехнические сооружения: Учебное пособие (2-е издание, переработанное и дополненное). – М.: МГУП, 2003. 161 с.
5. Кременицкий Н.Н. и др. Гидравлика. Учебник для сельскохозяйственных техникумов по специальности «Гидромелиорация». М.: «Энергия», 1973. 424 с. ил.
6. Пособие по гидрологическим расчетам малых водопропускных сооружений под общей редакцией Г.Я. Волченкова, М.: Транспорт, 1992, 408 с.
7. СНиП 2.04.03 – 85. Канализация. Наружные сети и сооружения. М., 1986. 72 с.
8. СНиП II-89-80. Генеральные планы предприятий. М., 2001. 86 с.
9. Справочник по проектированию, строительству и эксплуатации городских дорог, мостов и гидротехнических сооружений. Часть II, Гидротехнические сооружения. Под ред. Н.Н. Джунковского, М.Д. Курдюмова. М.: Изд-во МКХ РСФСР, 1961, 706 с.
10. Федоров Н.Ф. Курганов А.М., Алексеев М.И. Канализационные сети: Примеры расчета. М.: Стройиздат, 1985. 223 с.
