Работа воздухораспределителя №292

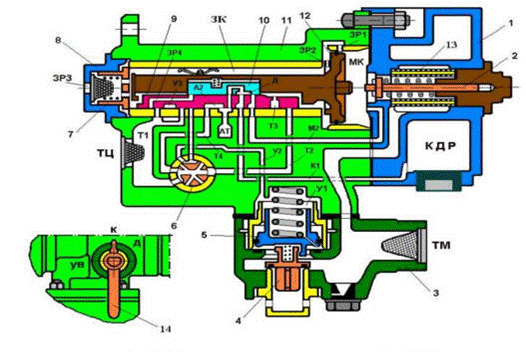

рис.12.2 Зарядка и отпуск.

Зарядка.

По магистральному отводу воздух поступает в корпус ускорителя. Здесь его путь раздваивается. (рис.12.2) .Одна часть воздуха проходит через стаканчатый фильтр 13 крышки и поступает в магистральную камеру МК. Под давлением воздуха магистральный поршень смещается в отпускное положение, в сторону золотниковой втулки. Вместе с поршнем в отпускное положение (влево) смещаются отсекательный и главный золотник. Но раньше, чем заплечики магистрального поршня коснутся притирочной ленты золотниковой втулки, хвостовик его упрется в буфер отпуска 7. Если напор воздуха на магистральный поршень мал (хвост поезда), то буфер утоплен не будет т.к усилие буферной пружины составляет 4 кгс.. При таком положении магистрального поршня воздух из МК будет проходить в золотниковую камеру (ЗК) по трем каналам ЗР1 каждый диаметром 1,25 мм, затем по кольцевому зазору шириной 2,5 мм между поршнем и втулкой, и каналу ЗР2 диаметром 2 мм в заплечиках поршня. Если же напор воздуха велик (голова поезда) и хвостовик утопил буфер, т.е. сжал пружину, то магистральный поршень прижмется заплечиками к золотниковой втулке. В этом случае воздух из МК будет поступать по трем каналам ЗР1 и одному каналу ЗР2 в заплечиках поршня. Из золотниковой камеры воздух по каналу ЗР3 диаметром 9 мм проходит в запасный резервуар, наполняя его до 4,8 кгс/см2 за 2,5 - 3 мин при зарядном давлении в тормозной магистрали 5,0 кгс/см2.Из камеры МК по каналу М2 воздух проходит сквозь главный золотник под отсекательный золотник. Вторая часть воздуха идет под ускорительный поршень, поднимает его на величину свободного хода 3,5 мм и по каналу диаметром 0,8 мм перетекает в камеру У1 объемом 0,1 литра над поршнем. Из камеры У1 по каналу У2 и через переключательную пробку воздух поступает под главный золотник, если воздухораспределитель включен на режимы Д и К. Если воздухораспределитель включен на режим УВ, то воздух из камеры У1 доходит только до переключательной пробки.




В отпускном положении золотников тормозной цилиндр через переключательную пробку каналами Т1, Т4, А2 связан с атмосферой. Темп снижения давления в тормозных цилиндрах определяется сечением выемки в режимной пробке. Время снижения давления в ТЦ при включенном режиме К – 9-12 сек, на режиме Д – 19-24 сек. Каналом К1 через главный и отсекательный золотник камера дополнительной разрядки сообщена с атмосферой. По завершению зарядки запасного резервуара, когда перепад давлений на магистральный поршень уменьшится до 0,1-0,15 кгс/см2 пружина заднего буфера с усилием 4 кгс распрямляется и смещает поршень вправо. Так что между задним пояском поршня и передним торцом золотниковой втулки возникает кольцевой зазор.

Разрядка (мягкость). Мягкостью называют способность ВР не срабатывать на торможение при падении давления в ТМ до какого-то предельного темпа. При медленном снижении давления в тормозной магистрали темпом до 0,5 кгс/см2 за 75 секунд воздух через зарядные отверстия ЗР3, ЗР2 и ЗР1 успевает перетекать из ЗР в ЗК и далее в МК, не вызывая роста перепада давления на магистральном поршне, то есть не вызывая перемещения его в тормозное положение. Таким образом, воздухораспределитель не реагирует на утечки из тормозной магистрали, не превышающие темпа мягкости, и тормоза в действие не приходят.
