Экспериментальная установка. Схема лабораторной установки приведена на рис.2

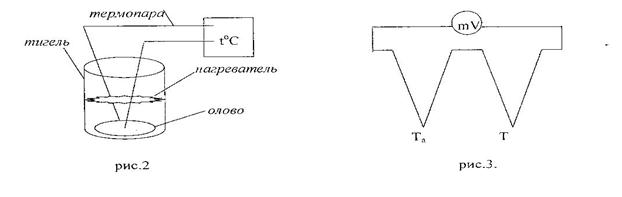

Схема лабораторной установки приведена на рис.2. Установка состоит из электрического нагревателя (печи), провод которого обвивает цилиндрической формы алундовый тигель, заполненный оловом, а точнее – сплавом олова со свинцом (т.н. припой).

В качестве термометра, находящегося в непосредственном контакте с исследуемым веществом, используется термопара вместе с цифровым мультиметром. Термопара изготавливается из двух разнородных проводников. При их сварке получается «королек горячего» спая, который приводят в контакт с испытуемым телом. Возникающая термоЭДС пропорциональна разности температур Т «горячего» и Т _а «холодного» спаев термопары. Ее измеряют при помощи милливольтметра (рис.3.). В данной установке роль «холодного» выполняют контакты проводов термопары с клеммами измерительного прибора (цифрового мультиметра), который имеет комнатную температуру, и микропроцессора, который пересчитывает величину термоЭДС в температуру «горячего спая» термопары, погруженного в олово с учетом комнатной температуры, на дисплее высвечивается температура олова в градусах Цельсия.
