В приведенных ниже таблицах перечислены наиболее важные технические характеристики диффузионных датчиков. В этом табличном обзоре приводятся типичные характеристики, предназначенные только для общего сравнения.
| Параметр | Значение |
| Материал объекта | Любой |
| Рабочее напряжение | 10 - 30 В пост. тока или 20 - 250 В пер. тока |
| Чувствительный диапазон | 50 мм – 2 м (обычно доступна регулировка) |
| Максимальный ток переключения (транзисторный выход) | 100 – 500 мА |
| Чувствительность к загрязнению | Чувствителен |
| Срок службы | Длительный (прибл. 100 000 ч) |
| Частота переключения | 20 – 2000 Гц |
| Конструкции | Цилиндрическая или в виде блока |
| Класс защиты (DIN 40050) | До IP67 |
| Рабочая температура окружающей среды | 0 – 60°C или -25 – +80°C |
Данные о чувствительном диапазоне в спецификациях обычно приводятся для белого картона, в качестве которого обычно применяется оборотная белая сторона серой карты Kodak CAT 152 7795 от Eastman Kodak. Белая сторона этой тестовой карты обладает постоянным отражением в 90° в пределах области спектра прибл. от 450 до 700 нм. Серая сторона отражает 18% света.
|
|
|

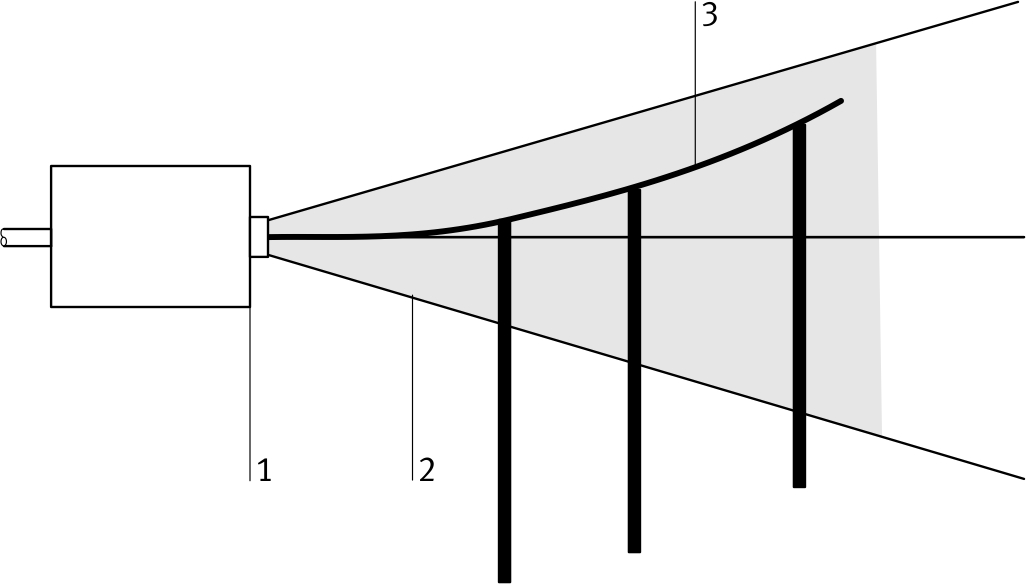

Излучатель/приемник (1) Диапазон передачи (2) График чувствительности (3)
Малое расстояние: Отражающая поверхность не требуется.
Большое расстояние: Требуется отражающая поверхность большого размера.
Графики чувствительности диффузионных датчиков
