Загрузка сушильной камеры

Загрузка камеры является очень важной операцией, во многом определяющей конечное качество высушенной древесины. Эта операция должна быть подготовлена и выполнена особенно тщательно, при этом следует уделить особое внимание формированию штабелей: неправильное штабелирование может привести к повреждению досок и к значительному увеличению цикла сушки.

Необходимо принять меры для полного и правильного использования имеющегося пространства сушильной камеры, прежде всего, не следует оставлять пустоты там, где этого можно избежать, поскольку это может повлиять на работу камеры.

Штабеля формируются вне сушильной установки, после чего загружаются в сушилку при помощи вилочных погрузчиков или рельсовой тележки, что должно быть оговорено Заказчиком отдельно.

Штабелирование

Формирование штабеля требует предельной аккуратности. Доски должны быть уложены и выравнены точно и аккуратно, при этом следует избегать их выступание по бокам. Если это происходит, уменьшается полезное пространство для загрузки, что при сушке препятствует циркуляции воздуха и способствует деформации и образованию трещин частей досок, подверженных наибольшему воздействию потока воздуха.

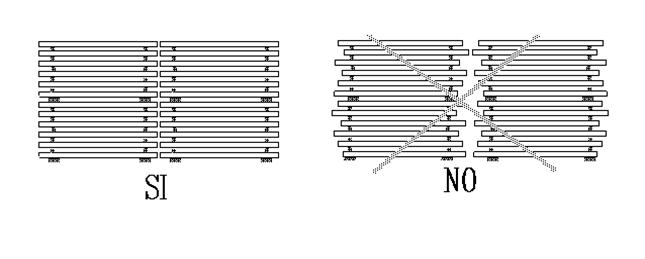

Рис. 13: Примеры штабелирования

Обе стороны штабеля должны быть предельно ровными (рис.13): если доски имеют неодинаковую длину, в этом случае при укладке более короткую часть следует оставлять внутри пакета; при этом прокладочные рейки следует размещать внутри в соответствии с расположением торцов (рис.14).

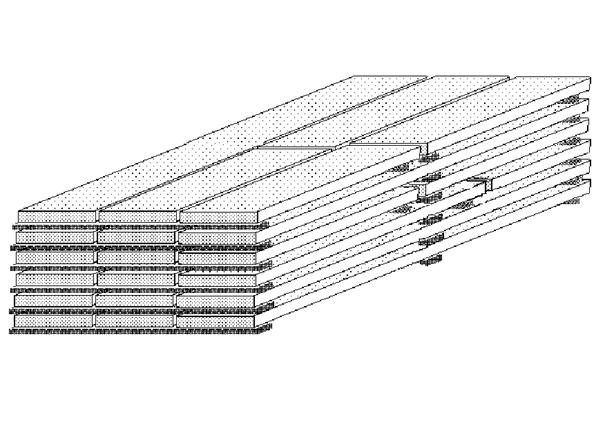

Рис. 14: Штабелирование досок неравномерной длины

Укладка пакета из досок толщиной до 40мм может быть выполнена практически вплотную: пространство при этом используется оптимально, что способствует вентиляции внутри штабелей.

Если толщина доски превышает 40 мм, особенно при сушке материала квадратного сечения, штабелирование должно быть выполнено с боковыми интервалами (Рис.15). В среднем, расстояние между досками должно составлять 30-40% от их толщины.

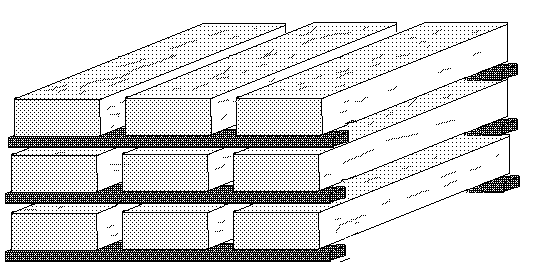

Рис. 15: Штабелирование досок толщиной более 40 мм

Тонкие доски имеют тенденцию к деформации, поэтому штабелирование должно быть выполнено с предельной точностью.

Доски большого сечения должны быть уложены в штабеля так, чтобы внутренняя поверхность доски (та, что направлена к серцевине) была бы обращена вверх с целью ограничения коробления доски.

Для дистанцирования досок применяются прокладки соответствующей толщины, установка которых будет показана в следующем разделе.

Общие размеры пакетов сильно разнятся в зависимости от типа, формата, грузоподъемности погрузчиков и т.д. Средние значения по высоте и ширине обычно составляют около 1000-1500 мм, но длина зависит от размера доски.

Еще раз необходимо напомнить о соблюдении точности при штабелировании, поскольку деформация древесины зачастую происходит их-за неправильно уложенных штабелей. При неправильном штабелированиии часть пакета может обрушиться из-за естественной усадки древесины.

Установка прокладок

Для дистанцирования пиломатериала при укладке штабеля рекомендуется применять прокладки одинаковой толщины из уже высушеннной древесины. Рекомендуемая порода дерева - ель обыкновенная. Для особых случаев можно использовать профильные деревянные прокладки (граб) или прокладки из ПВХ.

Сосновые прокладки могут вызвать образование на пиломатериале пятен голубоватого цвета, прокладки из бука легко ломаются и подвержены усадке.

Как правило, толщина применяемых прокладок между досками должна быть равна приблизительно половине толщины самого пиломатериала. Доски меньшей толщины могут вызвать замедление циркуляции воздуха и, как следствие этого, увеличение времени сушки.

Дистанцирование прокладок пропорционально толщине пиломатериала; расположение прокладок должно быть выполнено так, чтобы избежать деформации дерева во время сушки.

Для выбора наиболее подходящих прокладок оператор может руководствоваться следующей таблицей:

Толщина доски, мм	Толщина прокладки, мм	Ширина прокладки, мм	Расстояние между прокладками, мм
0 - 30			400 - 800
30 - 45			600 - 900
45 -60			600 - 1000
свыше 60			800 - 1000

Прокладки должны быть выравнены между собой вертикально, они должны быть установлены поперечно по отношению к направлению досок с соблюдением расстояний, приведенных в 4 колонке. Древесина с особой структурой (например, состоящая из близких к сердцевине частей дерева) нуждается в сокращении расстояния по сравнению с указанными в таблице данными. В любом случае, расстояние между прокладками не должно превышать одного метра.

От пола пакеты и между собой прокладываются брусом 80 – 100мм, который устанавливается в зависимости от вертикальной линии, которую образуют выравненные прокладки.

Загрузка камеры

Загрузка камеры должна выполняться с отступлением 1200 мм от задней стенки, далее необходимо заполнять все предусмотренное пространство камеры, оставив в конце приблизительно такое же расстояние между последним фронтальным рядом и воротами. (рис.16).

Между верхним углом штабелей и подвесным потолком сушильной установки оставляется пространство не более 5-10 см.

Между рядами штабелей следует оставить пространство шириной приблизительно в 10-15 см для свободной циркуляции воздуха, даже если ряды досок не выравнены тщательно между собой.

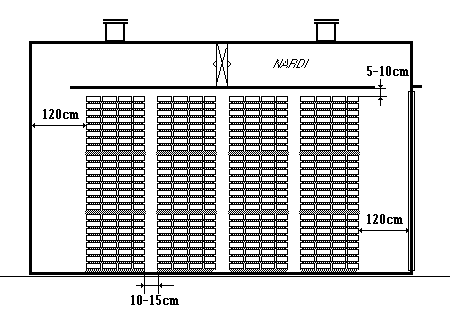

Рис.16: Загрузка штабелей в сушильную камеру

Следите, чтобы расстояние между штабелями не превышало 10 см, для гарантированного прохода воздуха через сами штабеля, а не вокруг них. Для этой же цели сушильные камеры оснащаются вертикальными шторками, препятствующими прохождению воздуха вокруг загруженного материала.

Во избежание искривления верхних элементов при наличии тонких досок или же древесины с тенденцией к деформации поверх штабелей желательно уложить бетонные плиты.

При загрузке штабелей из тонких длинных досок передневилочными погрузчиками из-за центрального положения вилки и неровности грунта торцевые части штабелей могут сильно трястись во время транспортировки. Из-за этого торцевые прокладочные планки могут сдвинуться или вообще выпасть со штабеля, что приводит в некоторых случаях к деформации частей досок, не опирающихся на прокладки.

Пространство в сушильной камере должно быть максимально использовано, следует избегать оставления коридоров между штабелями.

Не следует устанавливать штабеля вплотную к задней стенке или к воротам сушильной камеры

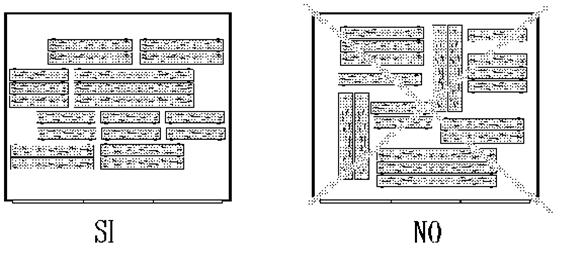

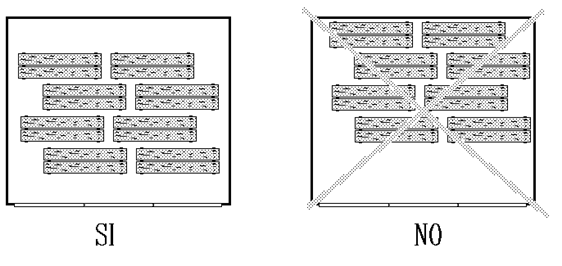

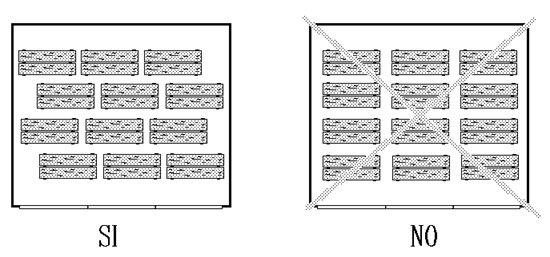

Следует устанавливать штабеля в сушильной камере в определенном порядке (рис.17).

Рис. 17: Расположение штабелей в сушильной камере
