В 1-й плоскости»

После чего необходимо ввести условное обозначение этой машины в окошке «Машина» в последней значащей строке таблицы и нажать («щёлкнуть мышкой») кнопку «√» для сохранения в памяти компьютера указанных данных.

Далее можно вернуться предыдущее окно, длячего следует нажать кнопку «Выход - F10» ( или функциональную клавишу F10 на клавиатуре компьютера ).

Кнопка «В архив - F9» в рабочем окне «Балансировка в 1-й пл. Установка грузов и дисбаланс» (см. рис. 7.10.)используется для просмотра и редактирования архивных данных, которые хранятся в памяти компьютера и при необходимости используются как справочные документы или для распечатки протоколов балансировки.

При её нажатии на дисплее компьютера появляется рабочее окно «Архив балансировок в 1-й плоскости» (см. рис.7.13), в котором приводятся исходные и конечные текущей балансировки, а также таблица с результатами всех предыдущих балансировок.

При работе в данном окне выполняется подготовка результатов последней балансировки для архивного хранения и последующей распечатки протокола.

Подготовка включает в себя:

- ввод названия (или условного обозначения) блансируемого механизма, который выполняется в окошке «Имя машины»;

- ввод места установки блансируемого механизма, который выполняется в окошке «Место установки»;

- ввод допусков, установленных в нормативной документации на вибрацию и остаточный дисбаланс блансируемого механизма, который выполняется в соответствующих окошках «Допуск».

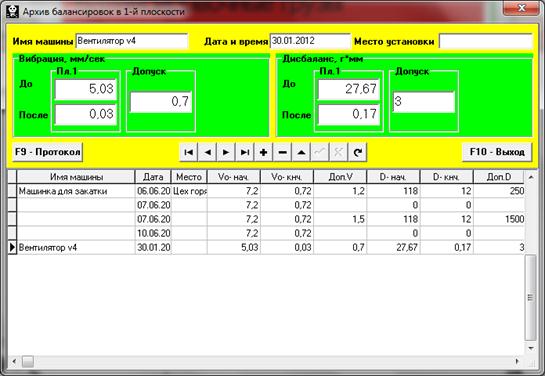

Рис. 7.13. Рабочее окно «Архив балансировки в 1-й плоскости»

После ввода указанных данных для их запоминания в памяти компьютера необходимо нажать («щёлкнуть мышкой») кнопку «√», расположенную в ряду управляющих кнопок рабочего окна «Архив балансировок в 1-й плоскости».

После этого, нажав («щёлкнув мышкой») кнопку «F9 - Протокол», можно вывести на дисплей компьютера проект протокола проверки (рис. 7.14), отредактировать его и, при необходимости, распечатать на принтере или сохранить в памяти компьютера как текстовый документ.

Для завершения работы в данном окне необходимо нажать(«щёлкнуть мышкой») кнопку «F10 - Выход».
