Между прямыми подвесами/стропилами макс 100 см
Между КНАУФ CD-профилями 60/27 (несущий профиль) макс 40 см
С огнезащитной плитой Super 130 - 32,5см
С огнезащитной плитой 2000, 200 см - 40 см
С гипсоволокнипой плитой Vidiwall. 150 см - 37,5
Между подвесами макс 90 см
Расстояние между CD -профилями в конструкции чердака КНАУФ CD-профили 60/27
При ширине гипсокартонной плиты 90 см - 45 см
При ширине гипсокартонной плиты 100 см - 50 см
Таблица 1.8. Потребность в материалах для устройства системы
| № п.п. | Наименование | Единица измерения | Кол-во на 1 м2 | |
| 1 слой | 2 слоя | |||
| КНАУФ-суперлист (ГВЛ) | м2 | 2,0 | ||
| Подвес прямой для ПП-профиля | пог. м | 2,3 | 2,3 | |
| 4а | Винт FN 5,1х35 | шт. | 2,3 | 2,3 |
| 4б | Винт LN 3,5х9 | шт. | 4,6 | 4,6 |
| Профиль потолочный ПП 60/27 | пог. м | 2,1 | 2,1 | |
| Удлинитель ПП-профилей | пог. м | 0,4 | 0,4 | |
| Винт для ГВЛ 3,9х30 мм | шт. | |||
| Винт для ГВЛ 3,9х45 мм | шт. | - | ||
| Лента разделительная | пог. м | *** | *** | |
| Шпаклёвка “Фугенфюллер ГВ" | кг. | 0,3 | 0,5 | |
| Армирующая лента | пог. м | ** | ** | |
| Изоляционный материал | м2 | 1,0 | 1,0 |

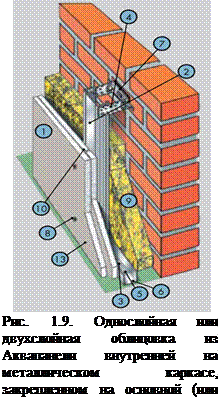

Однослойная или двухслойная облицовка из Аквапанели внутренней на металлическом каркасе, закрепленном на основной (или базовой) стене приведена на рис. 1.9 (номера позиций указаны в табл.1.9).
Применяется в помещениях различного типа с повышенной влажностью, как при реконструкции, так и при новом строительстве, с целью отделки несущих конструкций, а так же для улучшения влагостойкости помещения. Рекомендуется применять в помещениях с продолжительным воздействием влаги. Поверхность облицовки предполагает последующую декоративную отделку. Возможно построение кривых линий. Минимальная толщина облицовки – около 45 (1 слой), 58 мм (2 слой), максимальная высота облицовки – до 10 м, вес 1 кв. м – около 20 кг (1 слой), около 35 кг (2 слоя)
КНАУФ-аквапанель представляет собой листовой материал прямоугольной формы. Состоит панель из армированного с обеих сторон стеклотканной сеткой сердечника на цементной основе с легким минеральным заполнителем из керамзита. В качестве связующего для производства КНАУФ-аквапанели используется портландцемент, который позволяет панели выдерживать высокую влажность и резкие перепады температур. Толщина КНАУФ-аквапанели такая же, как у КНАУФ-листа – 12, 5 мм. Это позволяет использовать ее в комплектных системах вместе с листами, не меняя каркасных конструкций.
Таблица 1.9. Потребность в материалах для устройства системы
| № позиции на рис.1.9. | Наименование | Единица измерения | Кол-во на 1.м2 | |
| 1 слой | 2 слоя | |||
| Профиль потолочный ПП 60/27 | пог. м | 2,0 | ||
| Профиль направляющий ПН 28/27 | пог. м | 0,7 | 0,7 | |
| Подвес прямой | шт. | 0,7 | 0,7 | |
| Лента уплотнительная | шт. | 0,1 | 0,1 | |
| Дюбель | шт. | 0,7 | 0,7 | |
| Лента уплотнительная или герметик для примыкания профилей | пог.м | 0,75 / 0,3 | 0,75 / 0,3 | |
| Винт самонарезающий для крепления профилей в подвесах длиной 9мм | шт. | 1,5 | 1.5 | |
| Дюбель для крепления профилей к ограждающим конструкциям | шт. | 1,6 | 1.6 | |
| Изоляционный материал | м2 | 1.0 | 1.0 | |
| Плита «АКВАПАНЕЛЬ-внутренняя» | м2 | 2.0 | ||
| Винт самонарезающий | шт. | |||
| Клей для швов | мл |

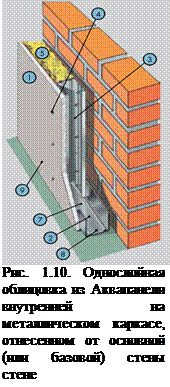

Однослойная облицовка из Аквапанели внутренней на металлическом каркасе, отнесенном от основной (или базовой) стены стене приведена на рис. 1.10 (номера позиций указаны в табл.1.10).
Применяется в помещениях различного типа с повышенной влажностью, как при реконструкции, так и при новом строительстве, с целью отделки несущих конструкций, а так же для улучшения влагостойкости помещения. Рекомендуется применять в помещениях с продолжительным воздействием влаги. Поверхность облицовки предполагает последующую декоративную отделку. Возможно построение кривых линий. Максимальная высота облицовки: до 4,5 м, вес 1 кв. м – около 20 кг.
Таблица 1.10. Потребность в материалах для устройства системы
| № позиции на рис.1.10. | Наименование | Единица измерения | Кол-во на 1 м2 |
| Профиль стоечный ПС 50(75,100)/50 | пог. м | 2,0 | |
| Профиль направляющий ПН 50(75,100)/40 | пог. м | 0,7 | |
| Лента уплотнительная или герметик для примыкания профилей | пог. м | 1,2 / 0,5 | |
| Дюбель для крепления профилей к ограждающим конструкциям | шт. | 1,6 | |
| Изоляционный материал | м2 | 1,0 | |
| Плита «АКВАПАНЕЛЬ-внутренняя» | м2 | 1,0 | |
| Винт самонарезающий | шт. | ||
| Клей для швов | мл. |
