Особенности подключения и настройки маршрутизатора CISCO при взаимодействии с коммутатором 2-го уровня

Неуправляемый свитч 2-го уровня или просто свитч — это устройство, которое может извлекать из сетевых пакетов MAC-адреса получателей и в соответствии с этим направлять пакет не на все порты, а только на один, к которому и подключен получатель данного пакета. Управляемый свитч 2-го уровня позволяет создавать VLAN, т.е. в простейшем случае назначать свои порты различным подсетям, которые будут изолированы друг от друга, т.е вести себя как несколько физических неуправляемых свитчей.

Программа CISCO позволяет с достаточно высокой достоверностью эмулировать сетевые устройства и процессы передачи данных между ними.

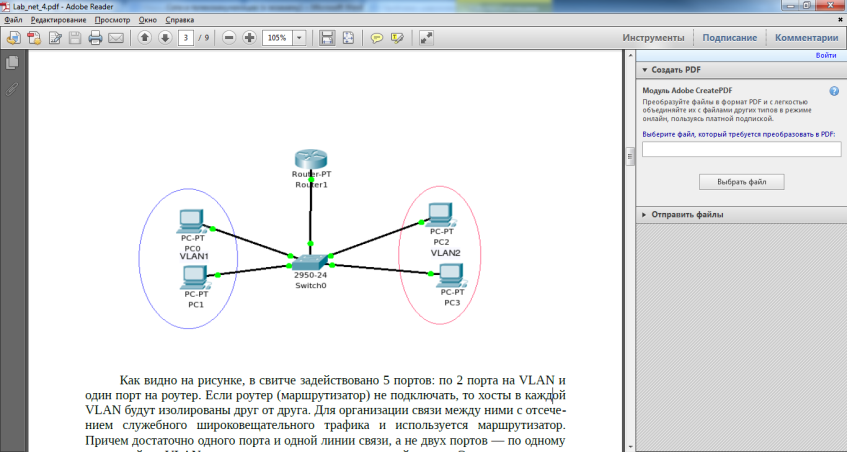

Собрать сеть, состоящую из двух подсетей, по два компьютера, управляемого свитча 2-го уровня, и маршрутизатора. Для соединения использовать медную витую пару с прямым соединением. Настроить статические IP-адреса компьютеров и задать шлюзы по умолчанию. В свитче добавить два VLAN'а с номерами 2 и 3. Порты с компьютерами одной подсети перевести в VLAN2, а другой — VLAN3. Порт свитча, к которому подключен маршрутизатор перевести в режим trunk. Настроить порт роутера при помощи интерфейса CLI на обработку trunk трафика, подключив к нему VLAN2 и VLAN3 и задав IP-адреса, соответствующие IP-адресам шлюзов.

Router(config)#interface FastEthernet0/0.2

Router(config-subif)#encapsulation dot1Q 2

Router(config-subif)#ip address 192.168.16.100 255.255.255.0

Router(config-subif)#exit

Дождаться, пока все сигнальные индикаторы на коммутаторе и маршрутизаторе не переключатся на зеленый цвет.
