Структурные модели

Структурные или структурно-логические модели, согласно ГОСТ 14.416-83, подразделяются на табличные, сетевые и перестановочные. Сетевые определяются строками булевой матрицы (таблица 13.2).

Здесь Si — свойства моделей, влияющих на содержание проектирования; F(S) — набор свойств, если все графы объектов Ак, проектируемых по данной модели, простые пути или цепи, Fg = 1 и Fg = 0 в противном случае; Fn — набор свойств, учитывающих число элементов во всех вариантах объектов Ak (Fn = 1 — число элементов во всех ai одинаково, Fn = 0 — в противном случае); Fλ — набор свойств, учитывающих отношения между любыми элементами объекта aiaj Аk во всех вариантах объектов Аk (Fλ = 1 — отношение не меняется, Fλ = 0 — в противном случае); Fа — набор свойств, учитывающих состав элементов ai в Аk (Fа = 1 — состав одинаков, Fа = 0 — в противном случае).

Таблица 13.2.

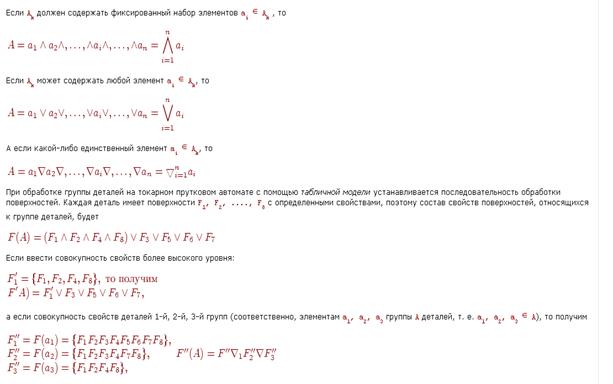

В матрице (13.2) модели класса Si называют табличными. В табличной модели каждому набору свойств F(Аk) соответствует единственный вариант проектируемого объекта Аk, поэтому табличные модели используют для поиска стандартных, типовых и готовых решений. Модели остальных классов применяют для получения типовых унифицированных и индивидуальных проектных решений при наличии их вариантов и необходимости оптимизации решения. Модели классов S2, S5, S7, S8 и S11 называют сетевыми. Структура элементов сетевой модели описывается ориентированным графом, не имеющим ориентированных циклов. В этой модели может содержаться несколько вариантов проектируемого объекта Аk, однако во всех вариантах сохраняется неизменным соотношение порядка между входящими элементами. Модели классов S3, S4, S6, S9, S10 и S12 называют перестановочными. Соотношение порядка между элементами проектируемого объекта Аk в перестановочных объектах обычно задается с помощью графа, содержащего ориентировочные циклы, причем все варианты объектов Аk, проектируемые по перестановочным моделям, различаются порядком между элементами, входящими в них.

Объектом проектирования Аk может быть технологический процесс, операция или технологический переход. Если рассматривать технологический процесс в качестве объекта проектирования, то операции будут элементами. При проектировании операции элементами будут технологические переходы.

Контрольные вопросы и упражнения

1. В чем сущность блочно-иерархического подхода к проектированию?

2. Как составляется полная модель?

3. Что характерно для макромодели?

4. Что представляют собой сети Петри?

5. Какие модели называют табличными?

6. Для чего используют табличные модели?

7. Что называется сетевой моделью?

8. Как описывается структура сетевых моделей?

9. Что называется перестановочной моделью?
