При горизонтальном залегании слоев слоевые границы на геологической карте будут грубо параллельно горизонталям рельефа, в частном случае совпадая с ними.
Если рельеф не изображен на карте в виде горизонталей, то слоевые гарницы будут повторять очертания основных элементов рельефа (балок, оврагов, вершин, водоразделов). При этом в наиболее низких точках рельефа будут располагаться более древние породы, на водоразделех более молодые.
Если мощность пород превосходит относительные превышения рельефа, а границы данного слоя ниже дневной поверхности, то даже при расчлененном рельефе одна и та же толща, залегающая горизонтально, будет занимать большую площадь. При нерасчлененном рельефе большую площадь могут занимать даже маломощные горизонты.
На аэрофотоснимках хорошо выражаются при горизонтальном залегании фотомаркирующие горизонты, которые прослеживаются на большое расстояние и дают сложный, прихотливый рисунок, повторяя формы рельефа.
Для изображения горизонтально залегающих толщ на геологической карте необходимо установить положение слоевых границ на местности и их абсолютные отметки.
|
|
|
При наличии таких пунктов на карте слоевые границы рисуются параллельными горизонталям рельефа - (совпадая с ними либо проходя между горизонталями.) Чем положе рельеф, тем шире выход на карте.
Отступления:

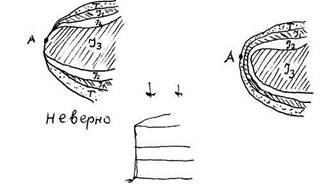

I. На карте с обрывистыми склонами ширина выхода слоев резко сократится. В этом случае такие слои, чтобы не слились их слоевые границы, показывают условно полосами шириной 0,6-1 мм. Положение выходов на карте, естественно, несколько смещается,
2. выходы могут быть не совсем параллельны горизонталям (на отдельных участках) при некоторых изменениях мощности.
На геологических картах может наноситься значок горизонтального залегания – «+», «"»
