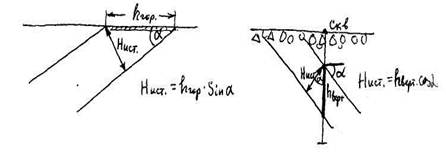

Редко в обнажении удается замерить истинную мощность (рулеткой). Обычно замеряют видимую мощность (горизонтальную, вертикальную, наклонную). При горизонтальном рельефе видимую мощность пересчитывают на истинную по следующим формулам:
При наклонной поверхности рельефа:
| I. Наклон пласта и местности в одну сторону, пласт падает круче: Нист=hвид sin(α - β) |
| 2. Наклон пласта и местности в одну сторону, пласт падает положе: Нист=hвид sin(β - α) |
| 3. Пласт и местность наклонены в разные стороны: Нист=hвид sin(α+β) |
Здесь: hвид - наклонная мощность; hверт - вертикальная мощность; hгор. - горизонтальная мощность; α - угол падения пласта; β -наклон местности.
В рассмотренных случаях видимая мощность замерялась в направлении, ориентированном перпендикулярно линии простирания. В косом сечении, когда замер мощности производился (например, в маршруте) под углом к простиранию, используют формулу Л.М.Леонтовского:
Нист=h (sinα cosβ sinγ± sinβ cosα)? где:
h - замеренная мощность (расстояние от кровли до подошвы) пласта (в случайном сечении);
α- угод наклона пласта (в косом сечении);
β - угол наклона рельефа (по направлению измерения);
γ - угол между направлением маршрута и простиранием пласта.
При наклоне пласта и местности в одну сторону используют знак «-», в разные – «+».
