Построение разрезов наклонно залегающих слоев

Линию разреза необходимо ориентировать по падение (вкрест простирания) слоев. В этом случае углы наклона слоев и мощности не будут искажены. В разрезах, ориентированных по простиранию, слои будут занимать горизонтальное положение. На косо ориентированных разрезах угол падения будет иметь промежуточное значение между 0° и истинным, а мощности будут завышены, вертикальный масштаб принимается равным горизонтальному, что не искажает углы и мощности.

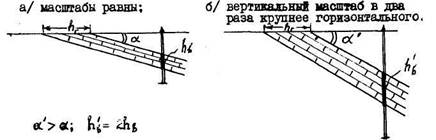

Иногда, когда нужно показать тонкие слои, приходится увеличивать вертикальный масштаб. При этом искажается рельеф, завышаются углы падения и мощности.

При косом сечении разреза углы падения пересчитывают по таблицам либо формуле: tgα'= n tgα cosβ, где:

α' - угол наклона слоев на разрезе;

α - истинный угол падения;

β - угол между линией падения и линией разреза;

n - кратность увеличения вертикального масштаба.
