Под характеристикой карбюратора понимается зависимость коэффициента избытка воздуха от разряжения в диффузоре или расхода воздуха через карбюратор

Установлено, что с повышением разряжения в диффузоре коэффициент расхода диффузора μ_д достигает некоторого максимального значения и в дальнейшем или остается почти постоянным, или несколько убывает (рис. 5), в то время как коэффициент расхода жиклера μ_ж стабильно повышается во всем диапазоне разряжения.

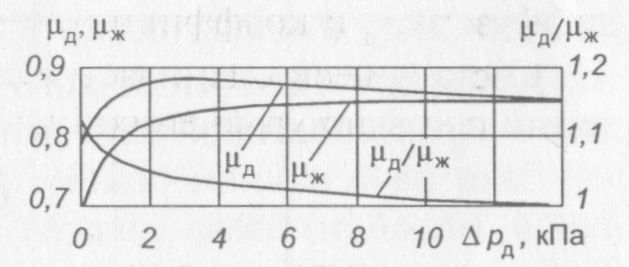

Рис. 5. Зависимости изменений коэффициентов расхода диффузора μ_д
и жиклера μ_ж и отношения μ_д / μ_ж от разрежения
в диффузоре элементарного карбюратора

Характеры изменения μ_д и μ_ж приводят к тому, что отношение при увеличении разряжения в диффузоре непрерывно падает, приближаясь к некоторому постоянному для каждого карбюратора значению. Таким образом, коэффициент избытка воздуха в элементарном карбюраторе с увеличением расхода горючей смеси непрерывно уменьшается.
