Стрессовое тестирование проводится по схеме «воздействие - отклик». Создавая «воздействие» с определенным параметром, данный вид тестирования позволяет оценить параметры «отклика», полученного от компонента сети или участка сети связи.
Стрессовое тестирование процесса мультиплексирования предполагает, что воздействие осуществляется через загружаемый поток PDH, а откликом являются параметры потока на выходе МВВ (рис.4а).

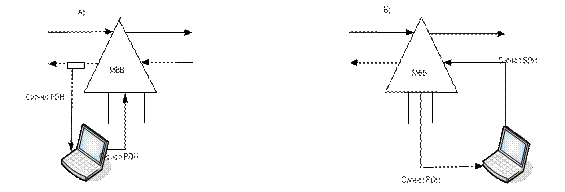

Рис.4
Для анализа степени стрессового воздействия на процедуру демультиплексирования используется внесение неисправностей в поток STM, а анализируются параметры выгружаемых потоков PDH (рис.4б).
Данная схема предусматривает отключение МВВ от сети связи, следовательно, ее нельзя использовать в эксплуатационных измерениях, а только на этапе пуско-наладочных или аварийных работ на сети.
Стрессовое тестирование маршрутов низкого и высокого рангов. Основными параметрами уровня маршрутов низкого и высокого ранга являются маршрутные заголовки HO-POH и LO-POH.
|
|
Стрессовое тестирование может применяться в двух направлениях:
· влияние параметров маршрутов низкого и высокого рангов на параметры уровня нагрузки, рис.4б
- влияние параметров уровня нагрузки на содержание заголовков HO-POH и LO-POH. Рис.4а
Параметры воздействия | Параметры отклика |
Пропадание сигнала PDH | BER |
Внесение джиттера в сигнал PDH | BER, смещение указателей, параметры AS,UAS |
Внесение ошибки цикловой синхронизации | BER, сигналы о неисправностях |
Рассинхронизация потока PDH | BER, смещение указателей |
Параметры воздействия | Параметры отклика |
Пропадание сигнала SDH | BER, параметры AS, UAS, |
Рассинхронизация линейного сигнала | BER, параметры AS, UAS, проскальзваания, рассинхронизация и джиттер на выходе |
Внесение сигналов неисправности REI, RDI, RFI | BER, параметры AS, UAS |
Искажение заголовка маршрута | Неисправность маршрута |
Искажение поля C | Реагирует система управления |
Внесение ошибки четности | BER |
Смещение указателей | BER, проскальзывание, джиттер |
Стрессовое тестирование на уровне секции аналогично стрессовому тестированию уровня маршрутов. Оно предусматривает:
- имитацию неисправности информационных полей заголовков МSOH и анализ отклика на это воздействие (рис.4б),
- изменение параметров нагрузки и анализ состояния информационных полей заголовков SOH (рис.4а).
В таблице представлены параметры отклика и воздействия на секционном уровне.
Параметры воздействия | Параметры отклика |
Изменение заголовка MSOH | Индицируется неисправности сетевого уровня |
Ошибка четности | BER |
Ввод сигналов RDI, RFI, REI | BER, AS, UAS |
Рассинхронизация линейного сигнала | BER, AS, UAS, рассинхронизация и джиттер на выходе, проскальзывание |
Смещение указателей AUG | BER, джиттер на выходе, проскальзывание |
Джиттер в сигнале PDH | BER, AS, UAS, смещение указателей |
Стрессовое тестирование уровня нагрузки и уровня маршрута предусматривает проведение измерений по следующей методике: внесение изменений в параметры нагрузки, т.е. во вводимый поток PDH и анализ откликов в двух точках - в выводимом потоке PDH и в потоке STM (рис.5).
|
|

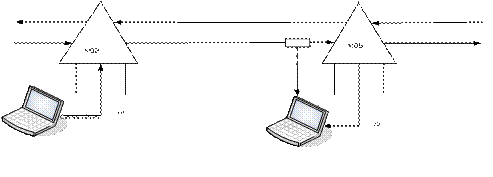

Рис.5
Анализ воздействия параметров потока PDH на сигнал STM аналогичен измерениям, рассмотренным в предыдущих разделах.
Оценка влияния параметров вводимого потока PDH на параметры выводимого потока PDH представляет собой тестирование маршрута. Параметрами воздействия в данном случае будут:
- снижение уровня сигнала PDH,
- введение битовых ошибок,
- введение ошибок цикловой структуры,
- сдвиг частоты, введение джиттера,
- генерация сигналов о неисправностях.
Параметрами отклика являются:
- амплитуда сигнала PDH,
- измеряемые параметры ошибки BER, SES,
- величина измеряемого джиттера,
- работа световой индикации,
- сигналы о неисправностях.
