Новая цифровая иерархия была задумана как скоростная информационная автострада для транспортирования цифровых потоков с разными скоростями. В этой иерархии объединяются и разъединяются потоки со скоростями 155,520 Мбит/с и выше. Поскольку способ объединения потоков был выбран синхронный, то данная иерархия получила название синхронной цифровой иерархии (Synchronous Digital Hierarchy - SDH).

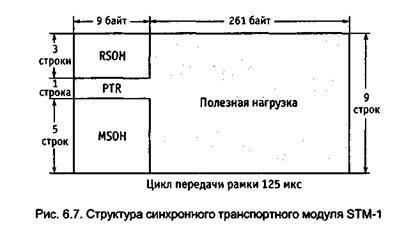

Для транспортирования цифрового потока со скоростью 155 Мбит/с создается синхронный транспортный модуль STM-1. Его упрощенная структура дана на рис. 6.7. Модуль представляет собой фрейм (рамку) 9 • 270 = 2430 байт. Кроме передаваемой информации, он содержит в 4-й строке указатель (Pointer, PTR), определяющий начало записи полезной нагрузки.
Чтобы определить маршрут транспортного модуля, в левой части рамки записывается секционный заголовок (Section Over Head -SОН). Нижние 5 • 9 = 45 байтов (после указателя) отвечают за доставку информации в то место сети, к тому мультиплексору, где этот транспортный модуль будет переформировываться.
|
|
|
Данная часть заголовка так и называется: секционный заголовок мультиплексора (MSOH). Верхние 3•9 = 27 байтов, до указателя представляют собой секционный заголовок регенератора (RSOH), где будут осуществляться восстановление потока, «поврежденного» помехами, и исправление ошибок в нем.
Один цикл передачи включает в себя считывание в линию такой прямоугольной таблицы. Порядок передачи байтов - слева направо, сверху вни з.
Продолжительность цикла передачи STM-1 составляет 125 мкс, т.е. он повторяется с частотой 8 кГц. Каждая клеточка соответствует скорости передачи 8 бит • 8 кГц = 64 кбит/с. Значит, если тратить на передачу в линию каждой прямоугольной рамки 125 мкс, то за секунду в линию будет передано 9 • 270 • 64 Кбит/с = 155520 Кбит/с, т.е. 155 Мбит/с.
Для создания более мощных цифровых потоков в SDH-системах формируется следующая скоростная иерархия;
4 модуля STM-1 объединяются путем побайтового мультиплексирования в модуль STM-4, передаваемый со скоростью 622,080 Мбит/с;
затем 4 модуля STM-4 объединяются в модуль STM-16 со скоростью передачи 2488,320 Мбит/с;
наконец 4 модуля STM-16 могут быть объединены в высокоскоростной модуль STM-64 (9953,280 Мбит/с).
Наиболее близким по скорости к первому уровню иерархии SDH (155,520 Мбит/с) яв-ляется цифровой поток со скоростью 139,264 Мбит/с, образуемый на выходе аппаратуры плезиохронной цифровой иерархии ИКМ-1920.
Его проще всего разместить в модуле STM-1. Для этого поступающий цифровой сигнал сначала «упаковывают» в контейнер, который обозначается С-4.
Рамка контейнера С-4 содержит 9 строк и 260 однобайтовых столбцов. Добавлением слева еще одного столбца - маршрутного или трактового заголовка (Path Over Head - РОН) - этот контейнер преобразуется в виртуальный контейнер VC-4.
|
|
|

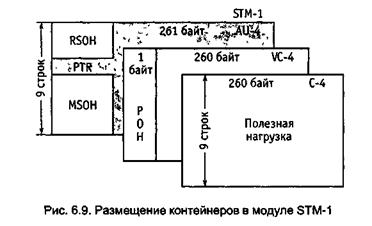

Наконец, чтобы поместить виртуальный контейнер VC-4 в модуль STM-1, его снабжают указателем (PTR), образуя таким образом административный блок AU-4 (Administrative Unit), а последний помещают непосредственно в модуль STM-1 вместе с секционным заголовком SOH (рис. 6.9. и рис. 6.7).
Синхронный транспортный модуль STM-1 можно загрузить и плезиохронными потоками со скоростями 2,048 Мбит/с. Такие потоки формируются аппаратурой ИКМ-30, они широко распространены в современных сетях. Для первоначальной «упаковки» используется контейнер С12. Цифровой сигнал размещается на определенных позициях этого контейнера. Путем добавления маршрутного, или транспортного, заголовка (РОН) образуется виртуальный контейнер VC-12. Виртуальные контейнеры формируются и расформировываются в точках окончаниях трактов.

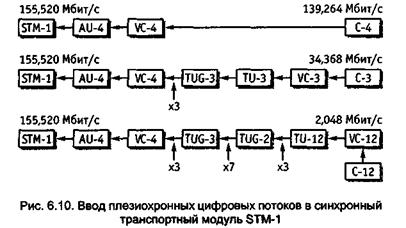

В модуле STM-1 можно разместить 63 виртуальных контейнера VC-12. При этом посту-пают следующим образом. Виртуальный контейнер VC-12 снабжают указателем (PTR) и образуют тем самым транспортный блок TU-12 (Tributary Unit). Теперь цифровые потоки разных транспортных блоков можно объединять в цифровой поток 155,520 Мбит/с (рис. 6.10).
Сначала три транспортных блока TU-12 путем мультиплексирования объединяют в группу транспортных блоков TUG-2 ( Tributary Unit Group), затем семь групп TUG-2 мультиплексируют в группы транспортных блоков TUG-3, а три группы TUG-3 объединяют вместе и помещают в виртуальный контейнер VC-4. Далее путь преобразований известен.
Плезиохронные цифровые потоки всех уровней размещаются в контейнерах С с использованием процедуры выравнивания скоростей.
Наличие большого числа указателей (PTR) позволяет совершенно четко определить местонахождение в модуле STM-1 любого цифрового потока со скоростями 2,048; 34,368 и 139,264 Мбит/с. Выпускаемые промышленностью мультиплексоры ввода-вывода позволяют ответвлять и добавлять любые цифровые потоки.
Как и в ПЦИ, на каждом уровне СЦИ стандартизированы скорости передачи группового сигнала и структуры циклов. МСЭ-Т принял рекомендации по следующим уровням: первый уровень со скоростью передачи 155,52 Мбит/с; четвертый уровень со скоростью передачи 622,08 Мбит/с; шестнадцатый уровень со скоростью передачи 2488,32 Мбит/с. Скорости соответствующих уровней получаются умножением скорости первого уровня на число, соответствующее наименованию уровня.
В качестве основного формата сигнала в СЦИ принят синхронный транспортный модуль - СТМ, имеющий скорость передачи 155,52 Мбит/с и включающий в себя цифровые потоки европейского и североамериканского стандартов ПЦИ. Синхронный транспортный модуль представляет собой блочную циклическую структуру с периодом повторения 125 мкс.
Основной модуль STM-1, модули высших уровней STM-4, STM-16, STM-64 и STM-256 кроме основной информационной нагрузки, несут значительный объем избыточных сигналов, обеспечивающих функции контроля, управления и обслуживания и ряд вспомогательных функций.

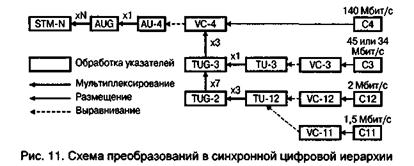

Структурная схема временного группообразования или мультиплексирования для STM-N потоков ПЦИ европейского и североамериканского стандартов приведена на рис. 11.
Исходная информационная нагрузка пакуется в контейнеры С соответствующего уровня, представляющие базовые элементы структуры мультиплексирования SDH, соответствующих уровням ПЦИ. Рассмотрим пример формирования синхронного транспортного модуля N-го уровня.
Четверичный цифровой поток европейского стандарта Е4 со скоростью передачи 140 Мбит/с, что соответствует 2176 байтам на длительности цикла Тц = 125 мкс, путем добавления выравнивающих байт преобразуется в контейнер уровня С-4;
Т ретичный цифровой поток ЕЗ с числом 537 байт на длительности Тц = 125 мкс путем добавления выравнивающих байт преобразуется в контейнер уровня С-3. Аналогично цифровой поток североамериканского стандарта ПЦИ уровня DS3 со скоростью передачи 45 Мбит/с преобразуется также в контейнер уровня С-3. Первичный цифровой поток Е1 путем добавления выравнивающих бит преобразуется в контейнер типа С-12, а североамериканский DS1 - в контейнер С-11.
|
|
|
Затем контейнеры С-4, С-3, С-12 или С-11 посредством операции размещения преобразуются в виртуальные контейнеры VC соответствующего уровня с периодом 125 или 250 мкс. Виртуальный контейнер VC получается из контейнера С путем добавления в структуру последнего байт трактового заголовка РОН (Path Over Head), обеспечивающего контроль качества тракта и передачу аварийной и эксплуатационной информации.
Условно операция размещения заключается в том, что информация, содержащаяся в контейнере С, размещается на определенных позициях виртуального контейнера, чередуясь с битами трактового заголовка.
Для европейского стандарта СЦИ имеют место следующие типы виртуальных контейнеров:
VC-12, содержащий контейнер С-12 и трактовый заголовок -РОН, который путем выравнивания, заключающегося в добавлении байт указателя PTR (PoinTeR - указатель), преобразуется в компонентный блок уровня TU-12 (Tributary Unit - TU);
VC-3 - виртуальный контейнер высшего уровня, содержащий контейнер С-3, трактовый заголовок - РОН, и далее выравниванием и добавлением байт указателя PTR преобразуется в компонентный блок уровня TU-3;
VC-4 - виртуальный контейнер высшего уровня, содержащий контейнер С-4, трактовый заголовок, и путем выравнивания и добавления байт PTR преобразуется в административный блок AU-4 (Administrative Unit - AU).
Соответствующим мультиплексированием с коэффициентами мультиплексирования равными 3, 7 и 1, формируются группы компонентных блоков TUG (Tributary Unit Group) второго TUG-2 и третьего (высшего) TUG-З уровней.
Как следует из рис. 11, виртуальный контейнер VC-4 формируется либо на основе контейнера С-4, либо путем мультиплексирования с коэффициентом мультиплексирования, равным 3, из компонентных блоков TUG-З. Виртуальный контейнер VC-4 преобразуется в административный блок AU-4, а последний с помощью мультиплексирования преобразуется в группу административных блоков AUG.
|
|
|
Формирование синхронного транспортного модуля уровня N STM-N осуществляется путем мультиплексирования группы административных блоков с коэффициентом мультиплексирования, равным N порядку STM, и добавлением в его структуру заголовка регенерационной секции RSOH (Regeneration Section Over Head) и заголовка мультиплексной секции MSOH (Multiplex Section Over Head).
