Расчет точечным методом. Данным методом определяют световой поток ламп, необходимый для создания заданной освещенности при любом расположении освещаемой поверхности и светильников в случаях, когда отраженный свет несуществен. Точечный метод применим для расчета как внутреннего, так и наружного освещения.

В основе метода лежит известное светотехническое соотношение, определяющее зависимость освещенности поверхности Е, создаваемой точечным источником света, от силы света I, расстояния до поверхности r и угла падения света на эту поверхность α:

Е = I cos α/r2.

В качестве расчетной принимают точку с наименьшей освещенностью (точка А на рис. 20.4). Так как световой поток светильников еще неизвестен, то вычисляют не истинную, а условную освещенность Ее, т. е. ту, которая была бы создана в расчетной точке, если бы в светильниках выбранного типа находились лампы с условным световым потоком в 1000 лм. Для случая, соответствующего рисунку 20.4,

где Ii — сила света выбранного светильника в направлении расчетной точки, кд, определяемая по кривым силы света — графикам пространственных изолюкс конкретного светильника; αi — угол между осью светильника и линией, соединяющей световой центр светильника с заданной точкой; h =rcos α — расчетная высота подвеса, м.

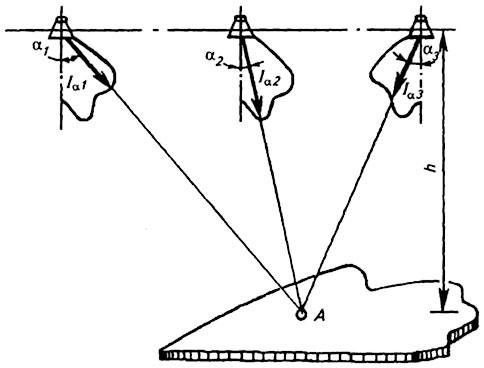

Рис. 20.4. К расчету освещенности, создаваемой в точке несколькими светильниками

Чтобы найти действительную освещенность, следует условную освещенность умножить на коэффициент, учитывающий отличие истинного значения светового потока принятой лампы от условного и равный 10-3 Фл. Кроме того, в формулу для определения Ед следует ввести коэффициент μ= 1,05... 1,1, учитывающий влияние удаленных светильников и отраженного света. Необходимо также иметь в виду и тот факт, что в процессе эксплуатации осветительная установка перестает удовлетворять предъявляемым к ней требованиям из-за "старения" лампы (световой поток к концу срока службы уменьшается на 15...20%), снижения отражательных свойств поверхностей светильников вследствие коррозии, запыления светильников. Снижение действительной освещенности от указанных факторов учитывают коэффициентом запаса k, значения которого находятся в пределах 1,3...2.

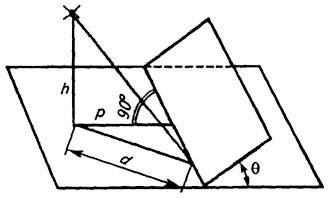

Рис. 20.5. К расчету освещенности наклонной плоскости

Если необходимо рассчитать освещение наклонной плоскости, то через расчетную точку, лежащую на этой плоскости, проводят вспомогательную горизонтальную плоскость (рис. 20.5). Связь между горизонтальной освещенностью в расчетной точке Ет и освещенностью наклонной плоскости?н выражается соотношением

Ен = ψEг, где ψ = cos θ ±р sin θ/h.

Величины θ, р, h показаны на рисунке 20.5.
