Интерфейсная система МП

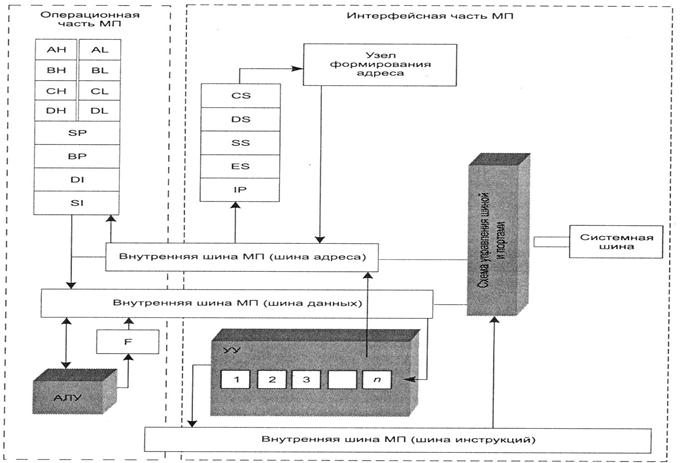

Обеспечивает связь и согласование работы МП с системной шиной ЭВМ, принимает и анализирует команды выполняемой программы, формирует полные адреса операндов и команд. В её состав входят следующие компоненты:

- Адресные регистры МПП

- Блок формирования адреса

- Блок регистра команд (буфер команд МП)

- Внуутренняя интерфейсная шина МП

- Схемы управления системной шиной и ПВВ

Как было сказано, функционально Блок формирования адреса и регистр выполняемой команды входят в состав УУ.

Через ПВВ МП обменивается данными с другими устройствами. У МП может быть более 65 000 портов (значение, представляемое словом). Каждый порт имеет адрес – номер порта. Многие стандартные ВУ имеют постоянно закреплённые адреса портов. Порт имеет аппаратуру сопряжения и два регистра – для данных и для управляющей информации.

Схема управления шиной и портами формирует адреса порта и сопутствующие управляющие данные (переключение направления передачи данных), принимает от порта данные о готовности и состоянии порта, формирует канал передачи данных в системном интерфейсе. Для связи с портами схема управления шиной и портами использует шины управления, адреса и данных системной шины.
