Батареи статических конденсаторов

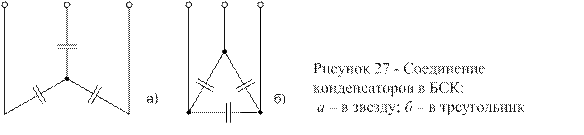

Батареи статических конденсаторов (БСК) представляют собой устройства, собранные из конденсаторов, которые включаются на полное напряжение сети и предназначены для выработки реактивной мощности. Конденсаторы в БСК могут соединяться в звезду или в треугольник (рисунок 27). При соединении в звезду генерируемая мощность равна

,

где U_ф и U – соответственно фазное и линейное напряжения; w – круговая частота; C – емкость конденсатора.

При соединении в треугольник

.

Достоинства БСК перед синхронными компенсаторами:

1. Потери активной мощности в БСК на порядок меньше, чем в синхронном компенсаторе;

2. Возможность установки в любом сухом помещении;

3. У БСК больший диапазон номинальных напряжений;

4. Простота эксплуатации в связи с отсутствием вращающихся частей;

5. Простота монтажа.
