Основные топологии ЛВС

Топология ЛВС - это усредненная геометрическая схема соединений узлов сети.

Для локальных вычислительных сетей типичными являются следующие топологии:

§ кольцевая,

§ шинная,

§ звездообразная.

Любую компьютерную сеть можно рассматривать как совокупность узлов.

Узел - любое устройство, непосредственно подключенное к передающей среде сети.

Топология усредняет схему соединений узлов сети.

Кольцевая топология предусматривает соединение узлов сети замкнутой кривой - кабелем передающей среды (рис. 22). Выход одного узла сети соединяется со входом другого. Информация по кольцу передается от узла к узлу. Каждый промежуточный узел между передатчиком и приемником ретранслирует посланное сообщение. Принимающий узел распознает и получает только адресованные ему сообщения.

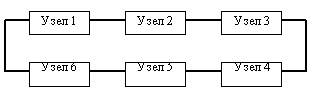

Рис. 22. Сеть кольцевой топологии

Кольцевая топология является идеальной для сетей, занимающих сравнительно небольшое пространство. В ней отсутствует центральный узел, что повышает надежность сети.

Последовательная дисциплина обслуживания узлов такой сети снижает ее быстродействие, а выход из строя одного из узлов нарушает целостность кольца и требует принятия специальных мер для сохранения тракта передачи информации.

Шинная топология - связана с использованием в качестве передающей среды коаксиального кабеля (рис. 23).

Данные от передающего узла сети распространяются по шине в обе стороны. Промежуточные узлы не транслируют поступающих сообщений. Информация поступает на все узлы, но принимает сообщение только тот, которому оно адресовано. Дисциплина обслуживания параллельная.

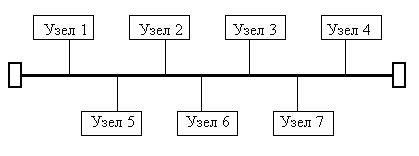

Рис. 23. Сеть шинной топологии

Достоинствами шинной топологии являются:

§ высокое быстродействие ЛВС;

§ возможность модификации и конфигурирования сети;

§ устойчивость к неисправностям отдельных узлов.

Сети шинной топологии наиболее распространены в настоящее время. Следует отметить, что они имеют малую протяженность и не позволяют использовать различные типы кабеля в пределах одной сети.

Звездообразная топология - базируется на концепции центрального узла, к которому подключаются периферийные узлы (рис.24). Каждый периферийный узел имеет свою отдельную линию связи с центральным узлом. Вся информация передается через центральный узел, который ретранслирует, переключает и маршрутизирует информационные потоки в сети.

Рис. 24. Сеть звездообразной топологии

Звездообразная топология значительно упрощает взаимодействие узлов ЛВС друг с другом, позволяет использовать более простые сетевые адаптеры. В то же время работоспособность ЛВС со звездообразной топологией целиком зависит от центрального узла.

В реальных вычислительных сетях могут использоваться более сложные топологии, представляющие в некоторых случаях сочетания рассмотренных.

Выбор той или иной топологии определяется областью применения ЛВС, географическим расположением ее узлов и размерностью сети в целом.
