Расчетные схемы определения длины рабочего хода

и величины врезания:

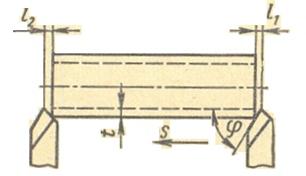

1) При продольном точении:

, мм

где t – глубина резания, мм;

φ – главный угол в плане резца.

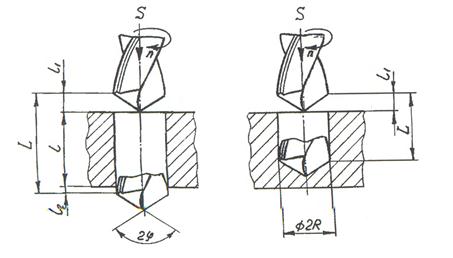

2) При сверлении

а) сквозного б) глухого

, мм

где R – радиус сверла, мм

3) При фрезеровании:

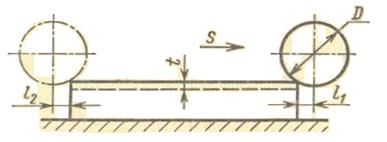

а) цилиндрическими и дисковыми фрезами

Величина врезания и перебега рассчитываются по формуле

мм

где D – диаметр фрезы, мм;

t – глубина фрезерования, мм;

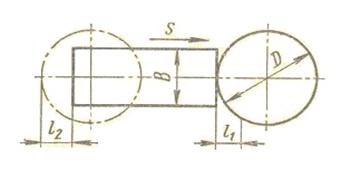

б) торцевыми фрезами при симметричном фрезеровании (φ = 90º)

, мм

где B – ширина фрезерования, мм

l₂ вне зависимости от B выбирается от 1 до 6 мм в зависимости от диаметра фрезы D

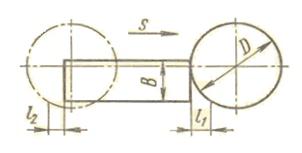

в) торцевыми фрезами при несимметричном фрезеровании (φ = 90º)

, мм

l₂ вне зависимости от B выбирается от 1,5 до 4 мм в зависимости от диаметра фрезы D.

4) При строгании

, мм

где t – глубина резания, мм;

φ – главный угол в плане резца.
