Для измерения шума применяют различные виды шумомеров, полосовые фильтры, измерительные микрофоны, самописцы, магнитофоны.
В общем случае шумоизмерительный прибор состоит из измерительного микрофона, усилителя, частотного фильтра и измерительного прибора.
По классам точности измерений шумомеры делятся на приборы 1 класса (динамический диапазон 20 Гц – 12,5 кГц) 2 класса (20 Гц – 8 кГц) и 3 класса (31,5 Гц – 8 кГц).
Шумомер «ОКТАВА 101 А» наиболее распространенный прибор для измерения производственных шумов, шумомер «LARSON–DАVIS DSP 81», используются измеритель шума и вибрации ВШВ – 003 М2.
Интегрирующие шумомеры предназначены для измерения величины, называемой эквивалентным уровнем звука, при усреднении энергии за большой промежуток времени – от нескольких секунд до нескольких часов.
Рис. 1. Шумомер «ОКТАВА 101 А»
Рис. 2. LARSON–DАVIS DSP 81

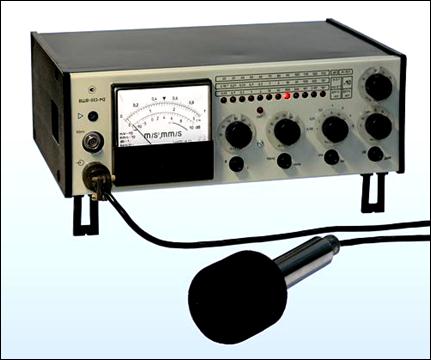

Рис. 3. Измеритель шума и вибрации ВШВ-003-М2
Анализатор звука состоит из измерительного микрофона и электронного анализатора. Анализаторы с полосовыми фильтрами называются спектрометрами. В настоящее время получили распространение анализаторы в реальном масштабе времени с визуальным наблюдением спектра.
|
|
|
Промышленное электромагнитное излучение (до 50 ГЦ) под высоковольтными линиями и радиотрансляционными вышками измеряют прибором ПЗ 50.

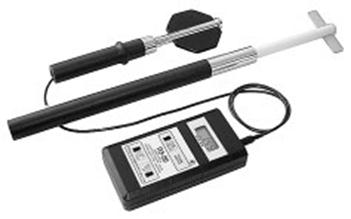

Рис. 4. Прибор ПЗ-50
