Мобильное страховочное устройство для веревки

ASAP: остановить падение как можно быстрее (As Soon As Possible). Мобильное страховочное устройство ASAP позволяет организовать чрезвычайно простую и эффективную систему защиты от падения. Оно используется в страховочных системах для подъема, или в дополнительных страховочных системах на перилах при работе на веревках.
ASAP устанавливается легко и быстро, и следует за движением пользователя без какого-либо вмешательства с его стороны. Он работает и на вертикальной, и наклонной веревке. В случае падения, скольжения или неконтролируемого спуска, ASAP сразу же заблокируется на веревке, чтобы остановить падение, даже если пользователь вмешивается, например, ухватившись за устройство.

• ASAP используется на страховочной веревке (статическая тип А)
• Останавливает падение, скольжение или неконтролируемый спуск.
• Блокируется, даже если схватить устройство при падении.
• Одинаково хорошо работает и на вертикальной, и на наклонной веревке.
• Устройство самостоятельно двигается вверх и вниз по веревке, следуя за движением пользователя.
• Легко и быстро устанавливается и снимается в любом месте веревки, благодаря защелке, которая освобождает кулачек.
• Специальное отверстие в корпусе устройства для подстраховки от потери.
• Обязательно использовать вместе с амортизатором рывка ABSORBICA и ASAB’SORBER
• В комплекте - карабин с автоматической муфтой OK TRIACT-LOCK.

Используеться только с динамическими гасителями рывка!!!

• Asap B71. Мобильное устройство для защиты от падения.
  OK Triact-Lock M33 TL. Карабин с двойной автоматической системой.

  Asap (мобильное верёвочное устройство для защиты от падения) является составной частью полной системы защиты от падения и предназначено для улавливания одного человека при срыве.
  Asap перемещается вверх или вниз по веревке без участия работника. При быстром движении вниз (спуск с большой скоростью, неконтролируемый спуск, срыв), устройство блокируется на веревке.
  Карабин OK Triact-Lock специально разработан для присоединения Asap к страховочной беседке (системе).
  Данные изделия не должны подвергаться нагрузке превышающей их номинальные значения прочности и должны использоваться строго по назначению.

  Используйте

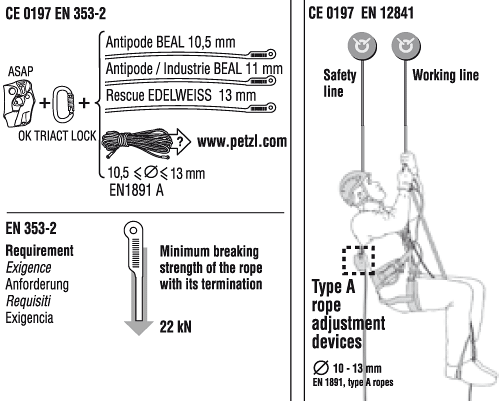

• ASAP только с полустатической веревкой согласно EN 1891, тип A (сердцевина + оплетка), прошедшую сертификацию СЕ по EN 353-2: 2002:
  — Beal Antipodes 10,5 мм с заделанными концами (нейлон).
  — Beal Antipodes/Idustrie 11 мм с заделанными концами (нейлон).
  — Edelweiss Rescue 13 мм с заделанными концами (нейлон).
  EN 12841: 2006. Индивидуальное снаряжение защищающее от падения. Системы доступа к месту работ с помощью верёвки. Устройства для работы на верёвке.
  — Type A = Устройство для работы на верёвке (Средства Индивидуальной Защиты).
  Удовлетворяют требованиям EN 12841: 2006 тип A, при использовании полустатической верёвки с оплёткой диаметром 10-13 мм отвечающей EN 1891 тип A. (Внимание: Сертификационные тесты были проведены на верёвках Beal Antipodes 10 мм и Edelweiss Rescue 13 мм).
  — Карабин и самостраховка с амортизатором рывка.
  Asap должен использоваться: – Только с карабином OK Triact-Lock для соединения Asap/беседка (система) или Asap/самостраховка с амортизатором рывка.
  – Только для следующих самостраховок с амортизатором рывка: Asap’Sorber 20 L71 20, Asap’Sorber 40 L71 40 или Absorbica L57.

Не увеличивайте длину этих амортизирующих самостраховок (за исключением двух карабинов на каждом конце самостраховки). Не используйте другие амортизаторы или самостраховки.
Для соединения амортизатора с беседкой (системой) следует также проверить совместимость соединительного элемента и точки подвески Вашей беседки или системы (форма, размер). Любое снаряжение, используемое вместе с Asap (анкеры, муфтованные карабины, амортизаторы и т.д.) должно отвечать стандартам EN.

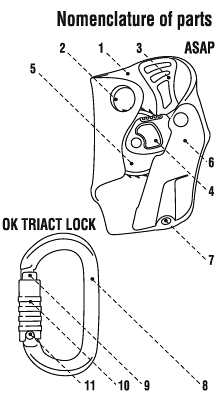

Составные части Asap 1 — Корпус, 2 — Отверстие для пристегивания, 3 — Защелка безопасности, 4 — Рычажок, 5 — Запорное колесико, 6 — Защитная крышка, 7 — Ушко для шнура, связывающего Asap и OK Triact-Lock. OK Triact-Lock 8 — Тело, 9 — Защелка, 10 — Муфта, 11 — Шарнир. Основные материалы: алюминиевый сплав (корпус, рычажок, карабин), хромированная сталь (запорное колесико), нержавеющая сталь (защелка), нейлон (защитная крышка).

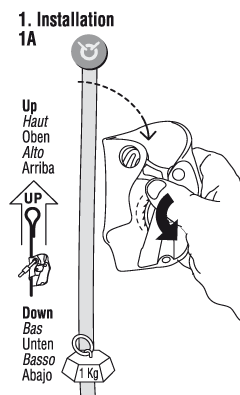

Рис. 1. Установка 1A. Установка на верёвке — Откиньте вниз запорное колесико, нажав вниз большим пальцем на фиксатор. — Вложите веревку и проследите за соблюдением маркировки направления "UP" (стрелка вверх) на корпусе Asap и затем отпустите колёсико. Стрелка "UP" должна показывать в сторону точки присоединения устройства. Asap является устройством, которое блокируется только в одном направлении. Внимание, опасно для жизни: работа Asap зависит от направления.

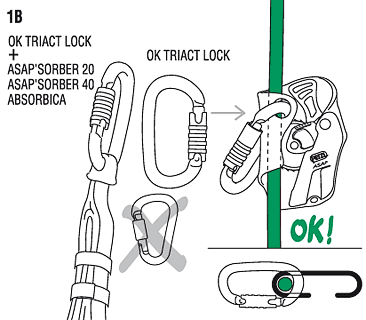

	1B. Соединение Asap/беседка (система) или Asap/самостраховка с амортизатором рывка Для присоединения Asap к обвязке применяйте только карабин OK Triact-Lock. Защелка карабина должна быть всегда закрыта и заблокирована муфтой. Прочность карабина существенно снижается при открытой защелке.

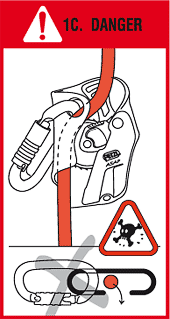

	1C. Внимание, опасно для жизни: встегните карабин в 2 ушка на Asap и убедитесь, что веревка проходит внутри карабина, как показано на рисунке 1B.

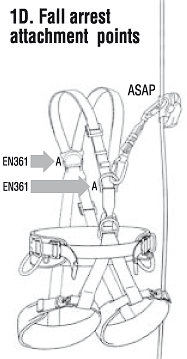

	1D. Пристегните устройство к той точке крепления Вашей страховочной беседки (системы), которая рассчитана на защиту от падения.

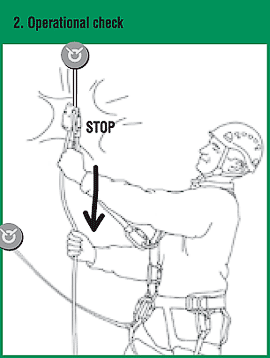

	Рис. 2. Проверка работы Перед каждым применением следует проверить работоспособность изделия, чтобы убедиться, что веревка вставлена правильно и устройство работает надлежащим образом. Переместите Asap по веревке вверх и вниз. Устройство должно перемещаться плавно и легко. Запорное колесико при движении вниз, также должно вращаться плавно и легко. Проверьте функцию блокирования, резко дернув Asap в направлении срыва. Снимайте блокировку колесика после каждого теста.

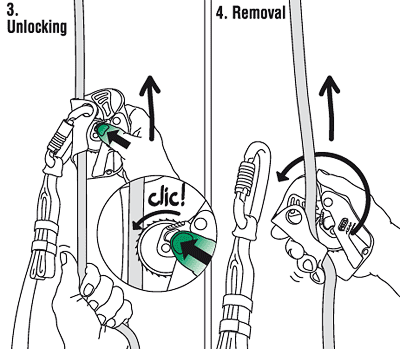

	Рис. 3. Разблокирование Разгрузите Asap и продвиньте его по веревке на несколько сантиметров вверх, пока не услышите щелчок. При этом держите запорное колесико прижатым к веревке. Рисунок 4. Снятие Для снятия устройства с верёвки проведите все установочные операции в обратном порядке.

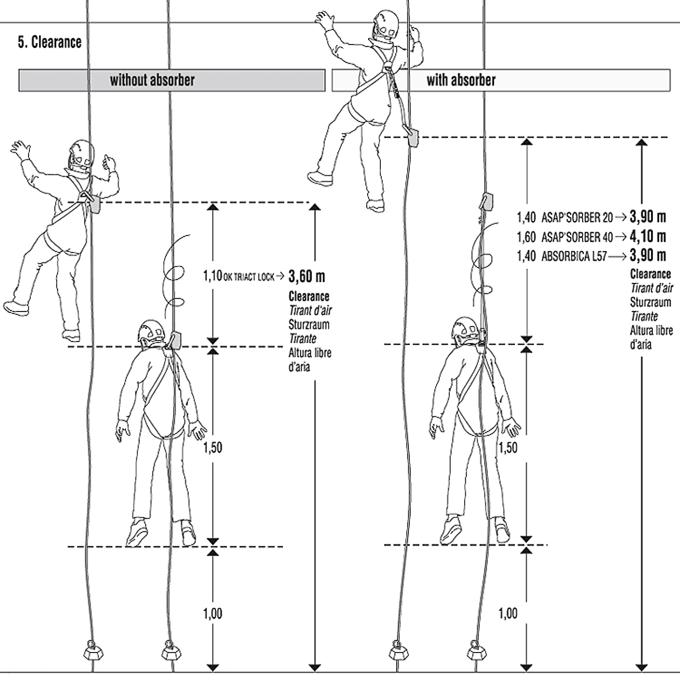

Рис. 5. Свободное пространство = пространство свободного падения (без препятствий) между Asap и препятствием (землей)

Свободное пространство под работником должно быть рассчитано так, чтобы в случае срыва он не ударился о препятствие.
Свободное пространство = L (длина соединения между Asap и беседкой/системой) плюс 1 м длины торможения (блокирование Asap и разрыв амортизатора) плюс 2,50 м, чтобы учесть рост работника и эластичность системы.

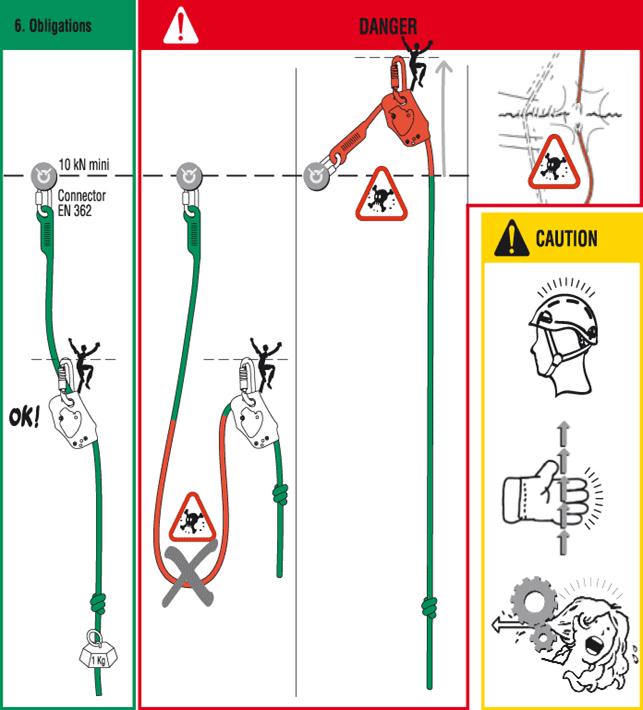

Рис. 6. Обязательные условия работы

• Веревка между Asap и точкой закрепления должна быть натянута. Работник должен всегда находиться ниже точки закрепления веревки. Веревка должна скользить свободно через Asap (следите чтобы на верёвке не было узлов, поврежденных участков, чтобы с верёвкой не перекрутилась амортизирующая самостраховка и т.п.).
  Предупреждение: Устройство должно быть всегда работоспособным. Его функционированию не должны мешать препятствия или посторонние предметы (камни, грязь, ветки, репшнур, одежда, краска и т.п.).
• Чтобы при работе не уронить инструменты и снаряжение, их нужно пристраховать. Для подстраховки Asap используйте отверстие (7), соединив Asap и карабин OK Triact-Lock с помощью репшнура (другие способы подстраховки смотри на www.petzl.com/Asap).
  Внимание, опасно для жизни! Неправильно расположенный страховочный шнур может вызвать неправильную работу и отказ Asap (например, если шнур заклинится в запорном колесике и т. п.).
• Берегите Asap от попадания краски, цемента и т.п. В случае засорения запорного колёсика Вы подвергаете себя смертельной опасности.
• Не забывайте завязать останавливающий узел на конце веревки.
• Чтобы Asap перемещался вверх по веревке без Вашего участия, утяжелите верёвку грузом (1 кг) или закрепите её ниже точки присоединения Asap.
• Позаботьтесь о том, чтобы свести к минимуму возможность срыва и уменьшить высоту падения.
• Убедитесь в том, что верёвка не трётся о шероховатую поверхность и острые края.

Результаты испытаний ASAP производство "Petzl"(Франция)

Вывод, сделанный из нижеследующих полученных данных таков: из современного разнообразия зажимов, представленных на отечественном рынке, самыми безопасными и надежными зажимами для самостраховки являются АСАП Петцль.

09 июня 2008 г. Коломна

ИСПЫТАНИЯ в ОАО Канат Испытания снаряжения и взаимодействия веревки с устройствами подготовлены инициативной группой неформального объединения «Промальпфорум» при поддержке региональных общественных организаций «Федерация спортивной спелеологии Москвы» и «Федерация альпинизма Москвы» и проведены на безвозмездной основе ОАО Канат, г. Коломна.

ASAP Petzl. Заслуживающие внимания характеристики получились у ASAPа: снятие оплетки в статическом тесте на 10 мм веревке—при 696 кгс. В динамическом тесте с амортизатором ASAP'SORBER 40cm, при сбросе с фактором 1 с высоты 1,5 м (В общем-то, это запредельный рывок для него, т.к.такой амортизатор предназначен для гашения рывков с фактором 2, но с высоты не более 60 см)—веревка не была повреждена; разрывная сшивка амортизатора порвалась не полностью (!), осталось еще 5,5 см. Динамометр зафиксировал усилие рывка 5,73 кН. Однако сам ASAP после этого рывка получил повреждения: он стал «залипать» в открытом состоянии.

№пп	Наименование зажима, производитель	№ исп	Статическое усилие, кгс (веревка ВСС Коломна стат. 10 мм)	Д вер., мм	Сила рывка, кН	Интервал проскаль- зывания, м
	ASAP Petzl («схватившийся»)	К1			4,99	0,55
	ASAP Petzl с ASAP’SORBER 40 см	К1			5,73 веревка не повреждена	амортизатор разорвался не полностью

Вывод, сделанный из нижеследующих полученных данных таков: из современного разнообразия зажимов, представленных на отечественном рынке, самыми безопасными и надежными зажимами для самостраховки являются АСАП Петцль и Жумар ASCENSION Petzl.

Испытания проводил Влад Еремеев при поддержке promalp.ru

28 ноября 2009 г. Казань.

Испытание устройства "ASAP" (Petzl).

• Испытание устройства на "фактор рывка 1"

Падение груза остановлено. Внешних повреждений устройства нет. Проскальзывание составило 0,7 метра (из них - 10 см, скорее всего вытягивание веревки выше устройства и затягивание узла). Оплетка снята на расстоянии 0,6 метра.

• Испытание устройства на "фактор рывка 2 с длиной уса 1,5 метра.

Падение груза остановлено. Внешних повреждений устройства нет. Проскальзывание составило 0,7 метра (из них - 10 см, скорее всего вытягивание веревки выше устройства и затягивание узла). Оплетка снята на расстоянии 0,6 метра.

Испытания организованы УЦ "Бизнес-Альянс" (г. Казань)

Информация о стандартах

• EN 12841: 2006
  Asap является устройством, отвечающем стандарту EN 12841: 2006 тип А, предназначеным для работы на верёвке и предотвращающим падение, произошедшее в результате обрыва или неправильной работы рабочей (основной) верёвки. Не нагружайте страховочную верёвку, если рабочая верёвка находится под нагрузкой. Ударная нагрузка может повредить анкерную линию (точку страховки). Максимальная номинальная нагрузка = 100 кг.
• EN 365
  В данной инструкции разъясняются некоторые требования стандарта EN 365: Совместимость, Прослеживаемость.
