Коэффициент α, учитывающий ненормируемые работы, определяется по формуле:
| α = | Тц − tп. с − tз. у − tп ′. у − tз. п − tп ′. п − t р | = | 360−12 −8 −15−20 | −15 | −15 | = 0,764, | (16) | |
| Тц | ||||||||
где tп.с – время приема–сдачи смены, tп.с=12 мин, tз.у –время заряжания шпуров по углю,
| t з. у = | N уtш. у | = | 8 * | =8 | мин | , | ||
| пз | ||||||||
tш.у –время заряжания1шпура, tш.у =2…3мин, п з–количество заряжающих взрывников, t′п.у –время проветривания угольного забоя,
t'п.у =15… 30мин по ПБ,
Время заряжания породных шпуров
| t з. п | = | N пtш. п | = | 20 * 3 | = 20 | мин, | |
| пз | |||||||
tп.п=tш.у;
t′п.п –время проветривания породного забоя, t′п.п =15..30мин по ПБ;
tр –резервное время, tр = 15···30мин.
| t | б. у | = | пб ′. уТсмα | = | 0,31* 6 * 0,764 | = 0,641 ч = 38,5 | мин | , | |
| пб. укп | 2 *1,108 | ||||||||
(17)
(18)
(19)
Здесь п′ бу – см. табл. В.1; п бу–количество проходчиков,занятых на бурении,принимается в за-
|
|
|
висимости от количества бурильных машин и их типа. Время погрузки угля
| t | пп ′. уТсмα | 0,29 * 6 * 0,764 | ч =14,4 | мин | (20) | |||||
| п. у | = | = | = 0,24 | , | ||||||
| пп. у кп | 5 *1,108 | |||||||||
| где п′ п.у – см. табл. В.1; | |||||||
| пп.у -количество проходчиков на погрузке угля, | принимается по | ||||||
| расстановке по рабочим местам, но не более п. | |||||||
| Время бурения шпуров по породе | |||||||
| tб. п = | пб ′. пТсмα | = | 0,89 * 6 * 0,764 | =1,84 ч | =1 ч 50,5 мин, | (21) | |
| пб. пкп | 2 *1,108 |
Здесь п′ б.п – см. табл. В.1; п б.п – количество проходчиков на бурении, принимается в зависимости от количества бурильных машин.
Время погрузки породы
| ′ | 0,93 * 6 * 0,764 | |||||
| tп. п | = | пп. пТсмα | = | = 0,77 ч = 46,2 мин | , | |
| 5 *1,108 | ||||||
| пп. п кп | (22) |
где п′ п.п – см. табл. В.1; пп.п -количество проходчиков на погрузке,принимается в зависи-
мости от расстановки их по рабочим местам, но не более п.
Время настилки пути (выполняется параллельно бурению шпуров)
| t | н. п | = | пн ′. пТсмα | = | 0,7 * 6 * 0,764 | = 0,96 ч = 0 ч | мин, | (23) | ||
| 3 *1,108 | ||||||||||
| пн. пкп |
Здесь п′ н.п – см. табл. В.1; п н.п – количество проходчиков на настилке пути,
пн.п .= п - п б=5-2=3чел.
Время крепления канавки (выполняется параллельно бурению шпуров)
| t | к. к | = | пк ′. кТсмα | = | 0,29 * 6 * 0,764 | = 0,40 ч = 24 мин | , | (24) | |
| 3 *1,108 | |||||||||
| пк. к кп |
Здесь п [АиЮ1]′ к.к. – см. табл. Б.1; п к.к. – количество проходчиков на креплении канавки,
|
|
|
п к.к.= п - п б=5-2=3чел,обычно п к.к.=1…3.
Количество человеко-часов, затрачиваемых на крепление штрека:
| ′ | 2,13* 6 * 0,764 | ||||||
| ′ | пкрТсмα | = | = 8,8 ч | , | |||
| tкр = | кп | 1,108 | (25) | ||||
где п ′к.р. – см. табл. В.1; Проверка расчетов времени заключается в том, чтобы соблюдалось
примерно равенство
| ′ | , | ||
| tкр ≅∑ tkp пikp | (26) | ||
где t i кр - время i – го участка графика, на котором работают пi кр кре-пильщиков.
Расчет ∑ t i кр* пi кр можно произвести до составления или в процессе со-ставления графика организации работ. В первом случае прежде всего оп-ределяется время несовмещенного крепления, где работают все 5 проход-чиков:
tн. кр=Тц-tп. с-tзу – tзп - t'п. у-t'п. п. -tр. -tб. у. -tп. у. -tб. п. -tп. п. = =360-12-8-15-20-15-15-38,5-14,4-110,5-46= 65,6мин.=1,09ч.
Время совмещенного крепления tс.кр с бурением (работают три про-ходчика)
tс. кр=tб. у+(tб. п-tн. п-tк. к)=0,64+(1,84-0,96-0,40)=1,12 ч.=1ч 07 мин.
Время крепления по графику (фактическое) tкр=tн. кр+tс. кр=1,09+1,12=2,21 ч;
∑t i крn i кр=1,09·5+1,12·3=8,81 ч,
что примерно равно t'кр=8,8 чел.ч.
График организации работ по проведению штрека БВР представлен на ри-
с.3.

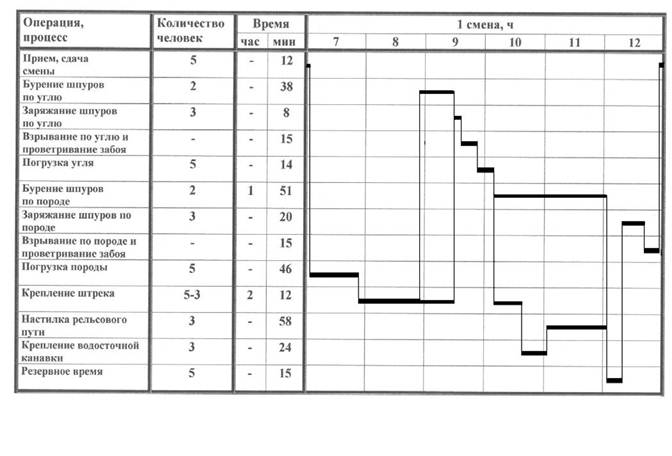

Рис.3. – График организации работ при проведении штрека по буровзрыв-ной технологии
