Типы насадок

Насадка – инертные тела, помещаемые в массообменную колонну для создания развитой поверхности контакта фаз, бывает двух видов: насыпная (нерегулярная) и регулярная [1.3]. Направление движения потоков пара и жидкости в насыпной насадке и в некоторых видах регулярной это противоток (рисунок 27).


направление движения пара, направление движения жидкости

Рисунок 27 – направление потоков пара и жидкости в насадочной колонне

В противоточных насадочных колоннах насадка занимает всё поперечное сечение колонны, а пар и жидкость движутся навстречу друг другу.

Регулярная насадка изготавливается, в основном, из плетённой и вязанной металлической сетки, просечно-вытяжных листов, пластин и т. д.

Примеры регулярных насадок приведены на рисунках 28 и 29.

Рисунок 28 – Пакетная вихревая насадка

Рисунок 29 – Пластинчатая регулярная насадка




Материалом для насыпных насадочных тел чаще всего служит керамика, фарфор, сталь, пластик. Виды насадок приведены на рисунках 30 и 31.

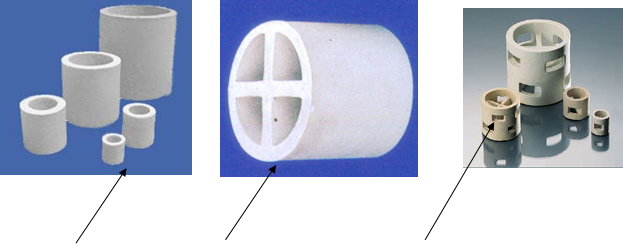

1 2 3

1 – кольца Рашига, 2 – кольцо Рашига с перегородками, 3 – кольца Палля.

Рисунок 30 – Кольца

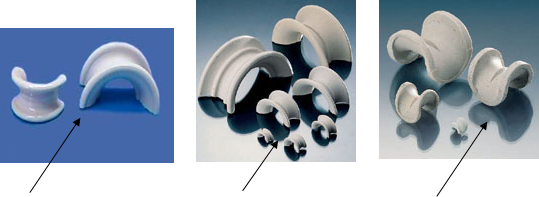

1 2 3

1 – седла Инталокс, 2 – седла Инталкер, 3 – Седла Берля

Рисунок 31 – Седла

Насыпную насадку помещают на опорных решетках, которые

обеспечивают равномерное распередление жидкости и газа. Конструкции опорно-распределительных решеток показаны на рисунке 32.

Рисунок 33 – Опорно- распределительные решетки

В колонне с насыпной насадкой, насадочные тела занимают всё сечение колонны, в аппарате с перекрестно-точной насадкой контактные элементы размещаются отдельными блоками (рисунок 34), жидкость стекает сверху вниз, а газ движется в горизонтальном направлении. Направления потоков в перекрестно-точной насадке изображены на рисунке 35. Колонны с такой насадкой устойчиво работают в более широком диапазоне соотношений расходов фаз, чем противоточные.

Рисунок 34 – Перекрестно-точная насадка фирмы Петон




направление движения пара, направление движения жидкости;

Рисунок 35 – Направление потоков в колонне с перекрестно-точной насадкой
