Защитные устройства и знаки безопасности

На рабочих местах основными техническими средствами охраны труда коллективной защиты являются защитные и блокировочные устройства. Защитные устройства применяются для исключения воздействия на рабочих вредных и опасных производственных факторов. Они подразделяются на оградительные, блокировочные, предохранительные, специальные, тормозные, автоматического контроля и сигнализации, дистанционного управления (ГОСТ 12.4.125-83).

Оградительные устройства − это защитная преграда между опасными, вредными факторами и человеком: кожухи, экраны, щиты, козырьки и барьеры и т. д.

Они могут быть стационарными, передвижными, съёмными, подвижными и неподвижными. Требования к ограждениям изложены в (ГОСТ 12.2.062- 82), ССБТ.

«Оборудование производственное. Ограждения защитные». Ограждение должно быть снабжено удобными ручками, скобами для съёмки, а поверхность окрашивается в сигнальный цвет с применением предупредительного знака.

Блокировкой называется совокупность методов и средств, предназначенных для предотвращения аварийных и травмоопасных ситуаций. По принципу действия они подразделяются на: механические, электронные, электромагнитные, электрические, комбинированные и пр.

Блокировочные устройства исключают включение механизма без средств защиты (снят кожух).

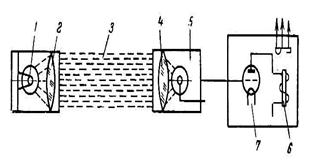

Рис. 3.1.1. Схема действия защитной блокировки с применением фотоэлемента:

1 – источник света; 2, 4 – линзы; 3 – пучок параллельных световых лучей; 5 – приемник световых лучей; 6 – контрольное реле; 7 – усилитель.

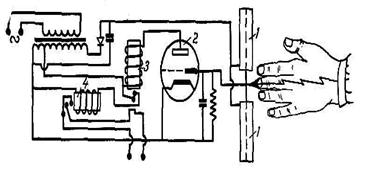

Рис. 3.1.2 Схема радиоактивной автоблокировки:

1 – трубка Гейгера; 2 – тиратронная лампа; 3 – контрольное реле; 4 – аварийное реле.

Блокировочные устройства служат средством для размыкания магнитных датчиков при воздействии на рабочих и окружающего их пространства электромагнитных полей выше допустимых значений (время срабатывания – 0,01сек.). Блокировочные устройства могут срабатывать на запирание включения педали, рукоятки, привода при нахождении человека или его частей тела (рука, нога) в опасной зоне (фотоэлектрический эффект).

К специальным устройствам безопасности относятся:

уловители в лифтах и подъёмниках, система защиты от поражения электрическим током, блок-замки, ограничители вращения или перемещения груза и т. д.

Предохранительные устройства предназначены для автоматического отключения оборудования при возникновении аварийных ситуаций в работающем оборудовании, вследствие превышения допустимых рабочих параметров: превышение скорости, давления, температуры, электрического напряжения, механических нагрузок и т.д. (предохранительные клапаны, разрывные мембраны плавкие вставки и т.д.).

Тормозные устройства предназначены для замедления или остановки движущегося оборудования или их частей при возникновении опасных производственных факторов (рабочего, стояночного, экстренного торможения).

Световая и звуковая сигнализация предупреждают о включении в работу механизма, о работе в опасной зоне, о достижении предельной концентрации вредных веществ в рабочей зоне, предельных температурах или давлении в установках (комбинированные - светозвуковая сигнализация).
