Чердачные и безчердачные (совмещенные) крыши из сборных ж/б конструкций. Конструктивные решения

Крыши из сборных железобетонных панелей бывают неэксплуатируемые и эксплуатируемые, бесчердачные (рис. 14, а) и чердачные (рис. 14, б). Сборные железобетонные крыши устраивают шести типов: 1 — чердачные с гидроизоляцией мастичными или окрасочными составами (безрулонная кровля) (рис. 14, в, г), 2 — чердачные с кровлей из рулонных материалов; 3 — бесчердачные из однослойных панелей, выполненных из легких или ячеистых бетонов; 4 — бесчердачные из многослойных комплексных панелей, состоящих из двух железобетонных панелей, между которыми уложен эффективный теплоизоляционный материал; 5 — бесчердачные с несущими панелями из тяжелого бетона, по которым уложены плиты из эффективных утепляющих материалов; 6 — бесчердачные построечного исполнения многослойной конструкции с засыпным утеплителем и стяжкой под кровлю из рулонных материалов.

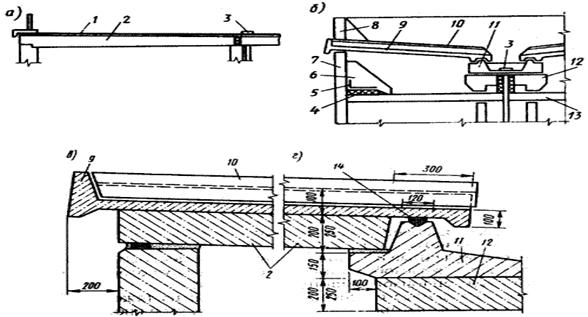

Рис. 14. Сборные железобетонные крыши бесчердачная (а), чердачная (б) и варианты карнизного (в) и лоткового (г) узлов мастичных кровель:
1 - кровельный ковер; 2 - легкобетонная панель; 3 - водоприемная воронка; 4 - минераловатный вкладыш; 5 - полоса рубероида; 6 - треугольный опорный элемент; 7 - опорная фризовая панель; 8 - ограждение; 9 - железобетонная кровельная панель; 10 - плита-нащельник; 11 - железобетонный водосборный лоток; 12 - несущая балка под лоток; 13 - утепленная панель перекрытия верхнего этажа; 14 - уплотняющая прокладка
