Стыковая сварка

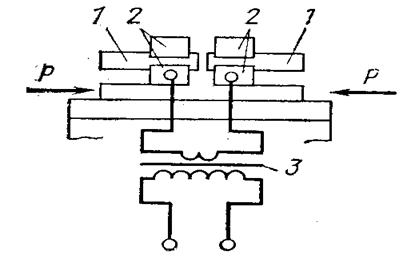

Для стыковой сварки соединяемые части 1 (рис.21) зажимают в контактных губках 2 сварочной машины и пропускают через них ток большой силы, индуктирующийся во вторичной обмотке 3 сварочного трансформатора при небольшом напряжении (4-8 V). При этом в зоне контакта выделяется большое количество тепла, разогревающего металл до пластического состояния. Нагретые части сдавливают и они свариваются.

Рис. 21. Стыковая сварка

Стыковая сварка возможна при сечениях 50000 мм² и более, причем форма на стыке может быть самой разнообразной: круглой, квадратной, фасонной (рельсы, уголки, трубы).

Прочность шва стыковой сварки не уступает прочности основного металла, поэтому стыковую сварку можно применять для ответственных соединений.

В зависимости от свойств свариваемого материала, геометрических параметров и пр. применяют различные технологические процессы способа, такие как:

· стыковая сварка сопротивлением;

· стыковая сварка непрерывным оплавлением;

· стыковая сварка оплавлением с подогревом;

· стыковая сварка импульсным оплавлением.
