Создание диаграммы декомпозиции A.2

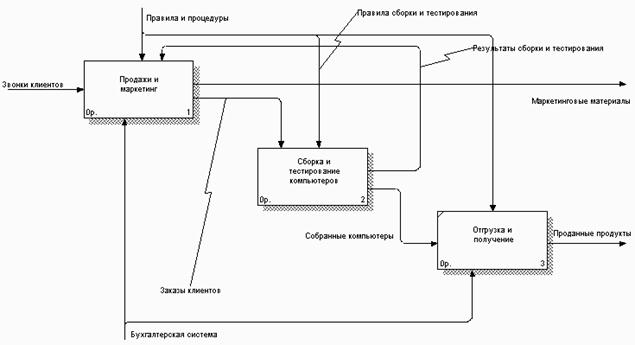

Проведем декомпозицию работы "Сборка и тестирование компьютеров".

В результате проведения экспертизы получена следующая информация:

- Производственный отдел получает заказы клиентов от отдела продаж по мере их поступления.

- Диспетчер координирует работу сборщиков, сортирует заказы, группирует их и дает указание на отгрузку компьютеров, когда они готовы.

- Каждые 2 часа диспетчер группирует заказы - отдельно для настольных компьютеров и ноутбуков - и направляет на участок сборки.

- Сотрудники участка сборки собирают компьютеры согласно спецификациям заказа и инструкциям по сборке. Когда группа компьютеров, соответствующая группе заказов, собрана, она направляется на тестирование. Tecтировщики тестируют каждый компьютер и в случае необходимости заменяют неисправные компоненты.

- Тестировщики направляют результаты тестирования диспетчеру, который на основании этой информации принимает решение о передаче компьютеров, соответствующих группе заказов, на отгрузку.

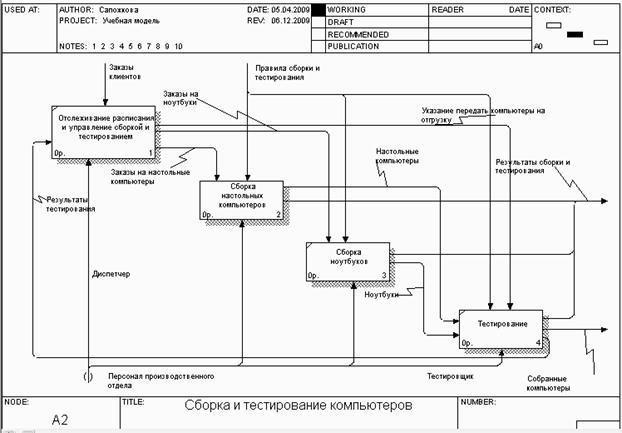

На основе этой информации внесите новые работы и стрелки (Таблица 1, Таблица 2).

Таблица 1 - Работы диаграммы декомпозиции А2

Имя работы	Определение работы
Отслеживание расписания и управление сборкой и тестированием	Просмотр заказов, установка расписания выполнения заказов, просмотр результатов тестирования, формирование групп заказов на сборку и отгрузку
Сборка настольных компьютеров	Сборка настольных компьютеров в соответствии с инструкциями и указаниями диспетчера
Сборка ноутбуков	Сборка ноутбуков в соответствии с инструкциями и указаниями диспетчера
Тестирование компьютеров	Тестирование компьютеров и компонентов. Замена неработающих компонентов

Таблица 2 - Стрелки диаграммы декомпозиции А2

Имя стрелки	Источник стрелки	Тип источника стрелки	Назначение стрелки	Тип назначения стрелки
Персонал производственного отдела	«Tunnel»	Mechanism	Сборка настольных компьютеров	Mechanism
Сборка ноутбуков	Mechanism
Заказы клиентов	Граница диаграммы	Control	Отслеживание расписания и управление сборкой и тестированием	Control
Заказы на настольные компьютеры	Отслеживание расписания и управление сборкой и тестированием	Output	Сборка настольных компьютеров	Control
Заказы на ноутбуки	Отслеживание расписания и управление сборкой и тестированием	Output	Сборка ноутбуков	Control
Компоненты	«Tunnel»	Input	Сборка настольных компьютеров	Input
Сборка ноутбуков	Input
Тестирование	Input
Настольные компьютеры	Сборка настольных компьютеров	Output	Тестирование	Input
Ноутбуки	Сборка ноутбуков	Output	Тестирование	Input
Правила сборки и тестирования	Граница диаграммы		Сборка настольных компьютеров	Control
Сборка ноутбуков	Control
Тестирование	Control
Результаты сборки и тестирования	Сборка настольных компьютеров	Output	Граница диаграммы	Output
Сборка ноутбуков	Output
Тестирование	Output
Результаты тестирования	Тестирование	Output	Отслеживание расписания и управление сборкой и тестированием	Input
Собранные компьютеры	Тестирование компьютеров	Output	Граница диаграммы	Output
Тестировщик	Персонал производственного отдела		Тестирование компьютеров	Mechanism
Указание передать компьютеры на отгрузку	Отслеживание расписания и управление сборкой и тестированием	Output	Тестирование компьютеров	Control
