Различные методы визуализации многомерных и мультимодальных изображений

Наиболее известные способы многомерного представления информации:

· параллельные координаты;

· "лица Чернова";

· лепестковые диаграммы.

"Лица Чернова"

Основная идея представления информации в " лицах Чернова " состоит в кодировании значений различных переменных в характеристиках или чертах человеческого лица [66]. Пример такого "лица" приведен на рис.16.2.

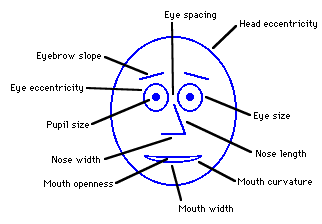

Рис. 16.2. "Лицо Чернова"

Для каждого наблюдения рисуется отдельное "лицо". На каждом "лице" относительные значения переменных представлены как формы и размеры отдельных черт лица (например, длина и ширина носа, размер глаз, размер зрачка, угол между бровями).

Анализ информации при помощи такого способа отображения основан на способности человека интуитивно находить сходства и различия в чертах лица.

На рис. 16.3 представлен набор данных, каждая запись которого выражена в виде " лица Чернова ".

Рис. 16.3. Пример многомерного изображения данных при помощи "лиц Чернова"

Перед использованием методов визуализации необходимо:

· Проанализировать, следует ли изображать все данные или же какую-то их часть.

· Выбрать размеры, пропорции и масштаб изображения.

· Выбрать метод, который может наиболее ярко отобразить закономерности, присущие набору данных.

Многие современные средства анализа данных позволяют строить сотни типов различных графиков и диаграмм. Поэтому выбор метода визуализации, если он самостоятельно осуществляется пользователем, не так прост и легок, как может показаться на первый взгляд. Наличие большого количества средств визуализации, представленных в инструменте, который применяет пользователь, может даже вызвать растерянность.

Одну и ту же информацию можно представить при помощи различных средств. Для того чтобы средство визуализации могло выполнять свое основное назначение - представлять информацию в простом и доступном для человеческого восприятия виде - необходимо придерживаться законов соответствия выбранного решения содержанию отображаемой информации и ее функциональному назначению. Иными словами, нужно сделать так, чтобы при взгляде на визуальное представление информации можно было сразу выявить закономерности в исходных данных и принимать на их основе решения.

Среди двухмерных и трехмерных средств наиболее широко известны линейные графики, линейные, столбиковые, круговые секторные и векторные диаграммы.

Приведем рекомендации по использованию этих наиболее простых и популярных средств визуализации.

При помощи линейного графика можно отобразить тенденцию, передать изменения какого-либо признака во времени. Для сравнения нескольких рядов чисел такие графики наносятся на одни и те же оси координат.

Гистограмму применяют для сравнения значений в течение некоторого периода или же соотношения величин.

Круговые диаграммы используют, если необходимо отобразить соотношение частей и целого, т.е. для анализа состава или структуры явлений. Составные части целого изображаются секторами окружности. Секторы рекомендуют размещать по их величине: вверху - самый крупный, остальные - по движению часовой стрелки в порядке уменьшения их величины. Круговые диаграммы также применяют для отображения результатов факторного анализа, если действия всех факторов являются однонаправленными. При этом каждый фактор отображается в виде одного из секторов круга.

Выбор того или иного средства визуализации зависит от поставленной задачи (например, нужно определить структуру данных или же динамику процесса) и от характера набора данных.

1. Метод проекций

2. Метод скалярных гистограмм

3. Множества, имеющие выпуклые сечения вдоль некоторой оси

4. Метод осевого искажения с оператором тени

5. Метод осевого искажения с оператором гистограмм
