Прибор ВШВ-003-М2 (рис. 6.1) предназначен для измерения и анализа шума и вибрации в жилых и производственных помещениях.
Используется для определения источников и характеристик шума и вибрации в местах нахождения людей, при исследованиях и испытаниях машин и механизмов, при разработке и контроле качества изделий.
Прибор ВШВ-003-М-2 имеет встроенные фильтры с частотными характеристиками А, B, C, ЛИН, а также полосовые фильтры: октавные и третьоктавные, позволяющие производить классификацию, измерение и определение нормируемых параметров шума и вибрации.

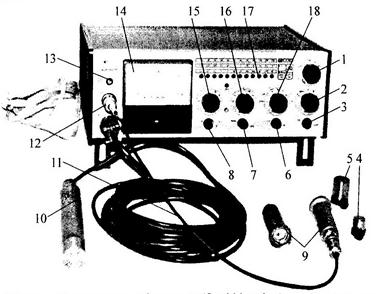

1 – переключатель рода работ; 2 – переключатель ФЛТ режимов работы; 3 – кнопка СВ, ДНФ-измерений в режиме свободного или диффузного поля; 4 – вибродатчик ДН-4; 5 – вибродатчик ДН-3; 6 – кнопка диапазонов октавных фильтров; 7 – кнопка включения ФНЧ10 кГц или 4 кГц; 8 – кнопка включения в режим измерения виброускорения или виброскорости; 9 – эквивалент капсюля микрофонного (вибропреобразователя); 10 – предусилитель ВПМ-101; 11 – кабель подключения к калибровочному генератору; 12 – гнездо калибровочного генератора; 13 – регулировочный резистор калибровки; 14 – измерительный прибор; 15 – переключатель ДЛТ-1 выбора предела измерения; 16 – переключатель ДЛТ-2 выбора предела измерения; 17 – индикаторы пределов измерений (светодиоды); 18 – переключатель октавных фильтров
Рисунок 6.1 – Измеритель шума и вибрации ВШВ-003-М2
