Конструкции пролетных строений зависят от требуемой грузоподъемности моста, типа материала и применяемых при строительстве средств механизации.
Конструкции деревянных пролетных строений подразделяются на пролетные строения: из колейных блоков; из блоков простых или сложных прогонов со щитами настила; из отдельных элементов с настилом из досок и бревен.
Пролетные строения из колейных блоков образуются из двух колейных блоков, уложенных на опоры, двух закладных щитов, перекрывающих свободные от настила концы прогонов, и двух колесоотбоев.
Типовой колейный блок имеет ширину 224 см. После укладки блоков на опоры между ними остается открытый промежуток 16 см.
Колейный блок рекомендуется применять при пролетах моста до 5 м. Он состоит из пяти прогонов, объединенных рабочими и защитными настилами. На концах прогонов блока на длине 60 см настил не укладывается. Эти промежутки закрываются закладными щитами после укладки блока в пролет.

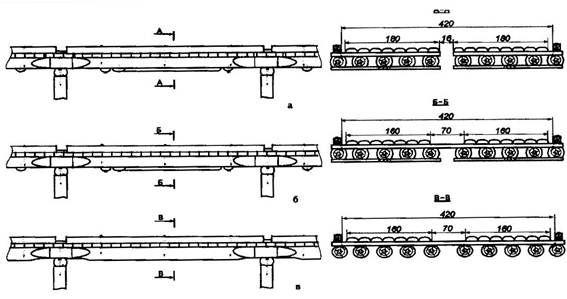

Рис. 34. Деревянные типовые пролетные строения а - из колейных блоков и закладных щитов; б - из блоков простых прогонов и щитов проезжей части; в - из отдельных элементов. |
Закладной щит имеет размер 224x60 см и состоит из досок рабочего и защитного настилов, скрепленных между собой гвоздями. Каждый щит крепится ко всем прогонам десятью гвоздями, по пять с каждой стороны.
|
|
Пролетное строение из блоков простых или сложных прогонов со щитами настила образуется из двух блоков прогонов, уложенных на опоры, двух или трех щитов проезжей части и двух колесоотбоев.
Типовые блоки простых и сложных прогонов рекомендуется применять при пролетах моста до 6 м.
Блок простых прогонов состоит из пяти прогонов, объединенных снизу двумя поперечными и одной диагональной схватками. Схватки прибивают снизу блока тремя гвоздями к крайним прогонам и двумя к каждому промежуточному прогону. Доски рабочего настила прибивают к каждому крайнему прогону, а к промежуточным через одну в шахматном порядке. Доски защитного настила прибивают к рабочему настилу двумя гвоздями по концам доски и по одному гвоздю через 100-150 см по длине.
Пролетное строение из отдельных элементов с настилом из досок и бревен состоит из простых или сложных прогонов, двойного дощатого настила и колесоотбоев.
Простые прогоны изготовляют из бревен вручную. При изготовлении простых прогонов бревна сверху выравнивают для опирания настила с обязательным снятием коры на всю ее толщину. Снизу прогонов производится только подтеска (подрезка) концов на длину 60-70 см так, чтобы высота всех прогонов на обоих концах была одинаковой.
Сложный прогон образуется из двух бревен, уложенных одно на другое комлями в разные стороны и скрепленных между собой тремя штырями.
|
|
Доски поперечного настила прикрепляют к прогонам одиночными гвоздями в шахматном порядке через один прогон.
Доски защитного настила стыкуют над опорами или вразбежку и прикрепляют к рабочему настилу гвоздями (по два гвоздя на каждый конец доски, а по длине по одному гвоздю через 100 - 150см).
К конструкциям металлических пролетных строений относятся:
блочные пролетные строения из цельнометаллических колейных блоков и блоков металлических прогонов с деревянными щитами настила;
пролетные строения из пакетов прогонов с деревянными щитами настила.
Прогоны по ширине моста в блочных конструкциях располагаются колейно, параллельно его оси на расстоянии друг от друга в колее 45 см, стыкуются они на опорах впереплет и принимаются длиной на 50 см больше расчетного пролета моста.
Прогоны изготовляют в блочных конструкциях из одного, а в конструкциях из пакетов прогонов из двух швеллеров или двутавров.
Прогоны, изготовленные из одиночных швеллеров, устанавливаются в пролете полками в одну сторону.
