Конструкции опор

В военных мостах применяют свайные, рамные и свайно-рамные промежуточные опоры, которые могут быть плоскими (однорядными) и башенными (двухрядными), а также клеточные опоры.

Свайные опоры являются основным типом промежуточных опор. Они возводятся при скорости течения до 2,5 м/с при наличии сваебойных средств и когда грунты позволяют производить забивку свай. Свайная опора состоит из свай, насадки, горизонтальных и диагональных схваток. Высота плоских свайных опор принимается до 6 м.

Рамные опоры обычно применяются при строительстве мостов через суходолы, а также через водные преграды глубиной до 1 м, со скоростью течения до 1,5 м/с при каменистом дне, где забивка свай затруднена или невозможна. Рамная опора состоит из стоек, насадки, лежня, диагональных схваток и подкладок под лежень (при средних и слабых грунтах). Высота плоских рамных опор принимается от 1,2 до 5 м.

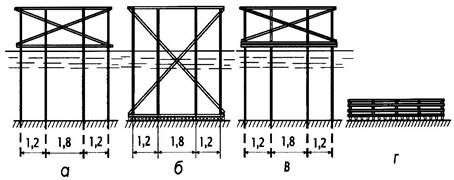

Рис. 33. Схемы промежуточных опор а - свайной; б - рамной; в - свайно-рамной; г - клеточной.

Свайно-рамные опоры применяются в тех же случаях, что и свайные, но при расположении пролетного строения на большей высоте над горизонтом воды, когда для получения требуемой опоры длина свай недостаточна. Свайно-рамная опора состоит из свайного основания и установленной на нем рамной надстройки. Высота опоры принимается до 8 м.

Клеточные опоры применяют обычно на суходолах и мелководных участках со скоростью течения до 1 м/с, при достаточно плотных грунтах дна. Клеточная опора состоит из нескольких уложенных друг на друга взаимно перпендикулярных и скрепленных между собой рядов окантованных бревен или брусьев. Высота клеточной опоры принимается не более 1,2 м.

Наряду с этими опорами в военных мостах используются башенные опоры, состоящие из двух плоских опор, объединенных горизонтальными и диагональными схватками, установленными с наружной стороны опоры, продольных бревен и лежня. Высота башенной опоры принимается до 8 м.

Насадки и лежни изготовляют из бревен, опиленных на два канта, длина насадки (лежня).
