Схемы устроения внутренних водопроводов бывают тупиковыми и кольцевмие, с верхней и нижней разводкой, с повышающими насосами и баками, или без

них.Выбор схемы внутреннего водопровода зависит от его назначения, надежности работы, обеспечения соответствующим напором.

Рассмотрим сложную схему устройства внутреннего водопровода, который содержит почти все характерные элементы (рис. 2.3).

Рис. 2.3. Схема устройства хозяйственно противопожарного водопровода для жилого дома выше 12 этажей.

1- квартирное разводка; 2- смеситель мойки кухонной;

3-кран унитаза; 4-смеситель душа; 5-вентиль;

6-стояк В1 - питьевой (2.8); 7-стояк пожарный В-8 (2.9);

8-кран пожарный (ПК); 9-кольцевая магистраль(2.10);

10, 12- Кольцевая перемычка (2.11); 11-ввод (2.12);

13-водомер (2.13); напорно-регулирующий бак (2.14)

По типу разводки системы водоснабжения(2.7) зданий различают: верхнюю и нижнюю, тупиковую или кольцевую.

2.7. Квартирная разводка здания Разводка системы водоснабжения здания - место нахождения магистрали водопроводной сети.

При нижней разводке магистраль располагается на наиболее низком уровне, т.е. в подвале, если он есть, или в специальных каналах. (преимущественно в жилых и общественных домах) (рис.2.4 и 2.5)

При верхней разводке магистраль располагается на высоком уровне, т.е. где-то под потолком верхнего этажа или на техническом этаже (преимущественно для промішленніх зданий).

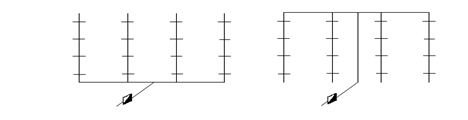

Рис.2.4. Нижняя разводка. Рис.2.5. Верхняя разводка.

Тупиковая разводка –потипу ветвей от единой магистрали – устраивается в том случае, когда может случиться перерыв в подаче воды, а кольцевая – когда необходим непрерывный режим водопотребления, который характерен для пожарных или хозяйственно- противопожарных водопроводов повышенной надежности.

По обеспечению напором внутренние водопроводы распределяются таким образом.

1) Н_п < Н_гар постоянно – напором без устройства насосов и баков;

2) Н_п < Н_гар во время минимального водопотребления – нужна установка напорно-регулирующих баков;

3) Н_п > Н_гар постоянно – нужна установка повышающих насосов,

Здесь

Н_п – потребный (расчетный) напор для нормального функционирования водопровода; Н_гар – гарантийный напор, создаваемый в городской уличной сети.

2.8. Стояк В1 – питьевой Стояк В1 – питьевой – вертикальный водопровод хозяйственно-питьевого водопровода В1, который подает воду в квартирные разводки

2.9. Стояк В8 - пожарный Стояк В8 – пожарный – вертикальный водопровод хозяйственно-противопожарного водопровода В1,В8, который подает воду в пожарные краны (ПК).

2.10. Магистраль Магистраль - горизонтальный водопровод, который распределяет воду от ввода до стояков водопроводной сети. Должна иметь уклон 0,002 в направлении выпуска на случай ремонта системы.

2.11. Кольцевая перемычка Кольцевая перемычка - горизонтальный водопровод, который объединяет стояки в единую систему по верху сети (чаще всего - на техническом этаже). Должны содержать устройства для удаления воздуха из системы (вантузы). Должна иметь уклон 0,002 в сторону вантуза.

2.12. Ввод Ввод - водопровод, который соединяет магистраль с внешней сетью. Должен иметь уклон 0,002 в сторону от магистрали. На нем располагают водомерный узел с водомером. Должен быть спускной кран для выпуска на случай ремонта системы.

2.13. Водомер Водомер, или водосчетчик - устройство для учета количества представленной воды. Должен обязательно устанавливаться на вводе в дом, и желательно - в каждой квартире жителей. Бывают по конструкции крильчатые (диаметром условного прохода до 50 мм) и турбинные (большего диаметра), в зависимости от рабочего органа - крыльчатки или маленькой турбинки.

2.14. Напорно-регулирующий бак Напорно-регулирующий бак - устройство для накопления подаваемой воды. Применяется в системах, когда в час наибольшего водопотребления воды подается недостаточно, а в час наименьшего водопотребления - достаточно воды. Также когда необходим противопожарный запас в системе пожарного, или хозяйственно - пожарного водопровода.

2.15. Гарантийный напор Гарантийный напор - напор гарантированный во внешний (городской уличной) водопроводной сети, куда присоединяется сеть дома.

ЛЕКЦИЯ Т-3. ПРОЕКТИРОВАНИЕ ВНУТРЕННЕГО ВОДОПРОВОДА ЗДАНИЯ.

Ключевые слова и понятия.

3.1. Внутренний водопровод здания

3.2. Водоразборная арматура

3.3. Глубина закладки внутриквартальной сети

3.4. Запорная арматуры

3.5.Диктующее водоразборное устройство

3.6. Диктующая точка

3.7. Расчетный участок водопровода

3.8. Вероятность действия санитарно-технических приборов

3.1. Внутренний водопровод здания Внутренний водопровод здания -это совокупность инженерных устройств в помещении, предназначенных для подачи воды под напором к водоразборным устройствам здания.

Внутренний водопровод здания (3.1) - это совокупность инженерных устройств в помещении, предназначенных для подачи воды под напором к водоразборным устройствам здания.

В жилых зданиях вода подводится к смесителям моек, умывальников, душей, кранам смывных бачков унитазов, а также поливочных кранов - соответствующей водоразборной арматуре (3.2).

3.2.Водоразборная арматура Водоразборная арматура - это смесители моек, душей, умывальников, краны смывных бачков унитазов, поливочные краны, пожарные краны - устройства для расхода воды.

Необходимость устройства водопровода и канализации регламентируется в [СНиП 2.04. 01-85. Внутренний водопровод и канализация зданий. Госстрой СССР. М.:1986., п. 1.6] 3.1.
