2.1. Противопожарный водопровод жилых и общественных зданий.
Противопожарные водопроводы согласно требованиям устраивают в следующих зданиях: жилых 12 этажей и более; общежитиях, отелях, пансионатах, школах
- интернатах четыре этажа и более; административных шесть этажей и более; лечебных учреждениях, детских яслях, садах, магазинах, вокзалах при объеме здания 5000 м3 и более; кинотеатрах, клубах, домах культуры с числом мест 200 и более; в помещениях под трибунами стадионов любой вместительности объемом 5000 м3 и более; в зданиях учебных за ведений объемом 25 000 м3 и более; в конференц-залах вместительностью 700 и более мужчина; в зданиях и домов отдыха объемом 7500 м3 и более и т.п.
В жилых зданиях высотой от 12 до 15 этажей устраивают объединенный хозяйственно-противопожатный водопровод, 16 этажей и более — раздельные противопожарный и хозяйственно-питьевой водопроводы. Противопожарные водопроводы не устраивают в комунально-бытовых зданиях, на предприятиях общественного питания, в кинотеатрах сезонного действия и во встроенных в жилые здания до 12 этажей помещениях (объемом меньше 5000 м3) поликлиник, детских яслей, садов, магазинов и др. (см. СНиП).
|
|
|
Противопожарные водопроводы состоят из сети магистральных и распределительных (стояки) трубопроводов, пожарных кранов и при необходимости противопожарных насосов. В схему противопожарного водопровода часто включают водонапорный бак или пневматическую установку.
В состав оборудования пожарного крана входят пожарный вентиль диаметром 50 или 65 мм со быстрозакручивающейся полугайкой, резино-тканевый рукав (шланг)(4.3) такого же диаметра длиной 10 или 20 м с быстрозакручивающейся полугайкой «РОТ(4.4) (для присоединения к вентилю) и пожарный ствол с окончанием (спрыском)(4.5) диаметром 13, 16, 19 или 22 мм.
Установка пожарного крана диаметром 50 мм показанная на рис. 4.1.
Пожарные краны размещают в шкафчиках или нишах размером 855 х бы20 х 270 мм на высоте 1,35 м над полом в достижимых для пользования местах (в вестибюлях, коридорах, на лестничных площадках и др.). Дверцы шкафчиков и ниш делают застекленными.
Рис. 4.1. Установка пожарного крана.
1 -пожарный стояк; 2 - пожарный кран; 3 - быстрозакручивающиеся полугайки «РОТ»; 4 - пожарный ствол; 5 - рукав (шланг); 6 - шкаф нависной или вставной, 7 - закладка цементом.
| 4.3. Резино-тканевый рукав (шланг) Резино-тканевый рукав (шланг) — устройство, предназначенное для удлинения водопровода на длину 10, 15 и 20 м с диаметром условного прохода 50 или 65 мм, который сохраняется в шкафу в виде свернутой бухты. |
| 4.4. Пожарный ствол с окончанием (спрыском) Пожарный ствол с окончанием (спрыском) -устройство, предназначенное для образования дальнобойной струи благодаря уменьшения исходного отверстия о диаметра 50 или 65 мм до 13,16 и 19 мм. |
Сети противопожарных водопроводов, оборудованных более чем 12 пожарными кранами, должны быть закольцованные и присоединенны к внешним сетям не меньше чем двумя вводами. В многоэтажных зданиях противопожарный водопровод проектируют с горизонтальным и вертикальным кольцеваниями магистралей, а также с зонными сетями. Для устройства противопожарного водопровода допускаться применение черных (не оцинкованных) стальных труб. Для исключения отдельных ответвлений из сети устанавливают запорные вентили или заслонки из расчета отключения не меньше пяти пожарных кранов. В зданиях 17 этажей и более сети должны иметь два патрубка диаметром 85 мм для подключения рукавов пожарных автомашин.
|
|
|
Число пожарных кранов в системе определяется с учетом орошения всех площадей помещений здания компактными (нераздробленными) струями в радиусе, равной сумме длин пожарного шланга (рукава) и компактной части струи (рис. 4.2). Минимальный радиус действия пожарного крана равен 16 или 26 м.
Противопожарный водопровод должен обеспечивать подачу необходимого количества воды под определенным напором к любому из пожарных кранов, которые есть на нем. При пожаротушении могут действовать один кран или одновременные несколько расчетных кранов (одна струя или несколько расчетных струй) (табл. 4.1, 4.2)
Расход на расчетных участках определяется из условий использования принятого числа расчетных струй и обеспечение водой числа пожарных кранов, работающих на участке.
Таблица 4.1.
Нормы противопожарного водоснабжения, согласно СНиП 2.04. 01-85, розд.3.
| Жилые, общественные | Число | Минимальный | |
| и вспомогательные здания и помещения | струился | Расход воды на внутреннее пожаротушение пожежегасіння, | |
| пожаротушение л/с, на одну | |||
| струю | |||
| 1. Жилые здания: при числе этажей от 12 до 16 | 2,5 | ||
| то же, при общей длине коридора св. 10м | 2,5 | ||
| при числе этажей св. 16 до 25 | 2,5 | ||
| то же, при общей длине коридора св. 10 м | 2,5 | ||
| 2. Здания управлений высотой от 6 до 10 этажей | |||
| и объемом до 25 000 м3 | 2,5 | ||
| то же, объемом св. 25 000 м3 | 2,5 | ||
| при числе этажей св. 10 и объемом до 25 000 м3 | 2,5 | ||
| : то же, объемом25 000 м3 | 2,5 | ||
| 3. Клубы с эстрадой, театры, | |||
| кинотеатры, акту и кон- | Согласно | ВСН | |
| ференцзалы, оборудованные | „Культур | но-зрелищные | |
| киноаппаратурой | объекты | Нормы проектирова | |
| ния «Гос | гражданстроя» |
Таблица 4.2. Нормы пожарного водоснабжения промышленных объектов, согласно СНиП 2.04. 01-85, розд.3.
| Степень огнестойкости зданий | Категория зданий по пожарной безопасности | Число струй и минимальный расход воды, л/с на одну струю, на внутреннее пожаротушение в производственных и складских зданиях высотой до 50 м и объемом, тыс. м3 | ||||
| от 0,5 до 5 | св. 5 до 50 | св. 50 до 200 | св. 200 до 400 | св. 400 до 800 | ||
| 1и II | А,Б,В | 2-2,5 | 2-5 | 3-5 | 4-5 | |
| III | У | 2-2,5 | 2-5 | 2-5 | — | — |
| III | Г, Д | — | 2-2,5 | 2-2,5 | — | — |
| IV и V | У | 2-2,5 | 2-5 | — | — | — |
| IV и V | Г,Д | — | 2-2,5 | — | — | — |
Напор, необходимый для пожаротушения, определяется по формуле лекции 2 (hзал )
из условий, представленных в таблице 4.3.
Таблица 4.3.Назначение свободного напора пожарной сети, согласно СНиП 2.04. 01-85, розд.3.
| Высота компактной части струи или помещения, м | Расход пожарной струи ,л/с | Напор, м, в пожарного крана с рукавами длиной, м | Расход пожарной струи ,л/с | Напор, м, пожарного крана с рукавами длиной, м | Расход пожарной струи ,л/с | Напор, м, в пожарного крана с рукавами длиной, м | ||||||
| Диаметр спрыска наконечника пожарного ствола, мм | ||||||||||||
| Пожарные краны d=50мм | ||||||||||||
| - | - | - | - | 2,6 | 9,2 | 9,6 | 3,4 | 8,8 | 9,6 | 10,4 | ||
| - | - | - | - | 2,9 | 12,5 | 4,1 | 12,9 | 13,8 | 14,8 | |||
| - | - | - | - | 3,3 | 15,1 | 15,7 | 16,4 | 4,6 | 17,3 | 18,5 | ||
| 2.6 | 20,2 | 20,6 | 3,7 | 19,2 | 19,6 | 5,2 | 20,6 | 22,3 | ||||
| 2.8 | 23,6 | 24,1 | 24,5 | 4,2 | 24,8 | 25,5 | 26,3 | - | - | - | - | |
| 3,2 | 31,6 | 32,2 | 32,8 | 4,6 | 29,3 | 31,8 | - | - | - | - | ||
| 3,6 | 39,8 | 40,6 | 5,1 | - | - | - | - | |||||
| Пожарные краны d=65мм | ||||||||||||
| - | - | - | - | 2,6 | 8,8 | 8,9 | 3,4 | 7,8 | 8,3 | |||
| - | - | - | - | 2,9 | 11,2 | 11,4 | 4,1 | 11,4 | 11,7 | 12,1 | ||
| - | - | - | - | 3,3 | 14,3 | 14,6 | 4,6 | 14,3 | 14,7 | 15,1 | ||
| 2.6 | 19,8 | 19,9 | 20,1 | 3,7 | 18,3 | 18,6 | 5,2 | 18,2 | 19,9 | |||
| 2.8 | 23,1 | 23,3 | 4,2 | 23,3 | 23,5 | 5,7 | 21,8 | 22,4 | ||||
| 3,2 | 31,3 | 31,5 | 4,6 | 27,6 | 28,4 | 6,3 | 26,6 | 27,3 | ||||
| 3,6 | 38,4 | 38,5 | 5,1 | 33,8 | 34,2 | 34,6 | 32,9 | 33,8 | 34,8 | |||
| 46,4 | 46,7 | 5,6 | 41,2 | 41,8 | 42,4 | 7,5 | 37,2 | 38,5 | 39,7 |
Если напор в сети недостаточный, устанавливают противопожарный насос, который
|
|
|
включается автоматически.

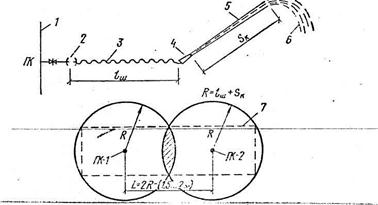

Рис.4.2. Схема действия пожарного крана и условие расстановки кранов в плане здания
1 - стояк; 2 - полурощицы; 3 - рукав; 4 - ствол;
5 - компактная часть струи; 6- раздробленная часть струи; 7 - контур.
