Величина необходимого напора для подачи воды в здание, м,
=+++. |
где - геометрическая высота подъема воды. Определяется как разность отметок диктующего (наиболее далеко и высоко расположенного по отношению к вводу) прибора и внешнего водопровода в месте подключения, м;
- свободный напор диктующего санитарного прибора, м (для смесителя душа – 3 3 м, смесителя мойки или умывальника и крана унитаза – 2 м);
- потери напора в водомере, м;
- сумма потерь напора в трубах, м (табл. 3.2).
Полученное значение необходимого напора необходимо сравнить с тем, что гарантируется по заданию. При этом могут возникнуть следующие варианты:
> - система водоснабжения без насосов и баков;
>>- постоянно или периодически - необходимо предусмотреть устройство насосной установки
< - на 2-3 м – необходимо попробовать увеличить диаметры труб на отдельных участках, при этом уменьшить величину .
Объем бака определяется при необходимости согласно [ п. 13.4]. Оборудование и местоположение бака должно отвечать данным, приведенным в [ гг. 13.14-13.16]. Баки устанавливаются чаще всего на техническом этаже, или в самой высокой точке последнего этажа.
|
|
Напор насоса, м:
=-,
Мощность на валу насоса, кВт,
где r - плотность воды, кг/м3;
q - максимальный расчетный расход воды, м/с;
Hp - напор насоса, м;
h - КПД насоса (0, 6-0,8).
Мощность электродвигателя насоса, кВт,
где - КПД электродвигателя (0, 85-0,95);
K - коэффициент запаса (1, 1-1,2).
Тип насосного агрегата выбирается по [ Монтаж внутренних санитарно-технических устройств: Справочник строителя /под ред. М.Г.Староверова. - 3-е изд. М.: Строиздат, 1984. - 780с. с.207; 3, с.227; 9, с. 363-371], или по приложению 6.
1.6. Составление спецификации материалов и арматуры.
Спецификация составляется с целью учета количества наименований оборудования водопровода, который проеетируется, на основании использования справочников, например [ «Монтаж внутренних санитарно-технических устройств»: Справочник строителя /под ред. М.Г.Староверова. - 3-е изд. М.: Строиздат, 1984. - 780с. с.207; 3, с.227; 9, с. 363-371. а также «Внутренние санитарно-технические устройства». Часть 2. Водопровод и канализация. Справочник проектировщика/под ред. М.Г.Староверова. - 3-е изд. М.: Строиздат, 1990. ](табл.. 3.5.)
Таблица 3.5.
Спецификация материалов и арматуры.
Поз. | Обозначение | Наименование | Кол | Масса ед, кг | Примечание |
Хозяйственно-Питьевой водопровод | |||||
РРRС тип 3 в изоляции «Мирелон» | Трубы полипропиленовые d=16 мм | 0,092 | 1м | ||
d=25 мм | 33,6 | 0,246 | 1м | ||
d=32 мм | 0,31 | 1м | |||
d=40 мм | 0,39 | 1м | |||
d=50 мм | 0,43 | 1м | |||
ГОСТ 9086-74 с изм. | Вентиль запорный муфтовый | ||||
d=15 мм | 0,38 | -,,- | |||
d=25 мм | 0,78 | -,,- | |||
d=32 мм | 1,06 | -,,- | |||
d=40 мм | 1,78 | ||||
d=50 мм | 2,6 | -,,- | |||
Кран поливочный d=25 | 0,78 | -,,- | |||
ГОСТ 2704-77 с изм. | Кран спускной d=20 мм | 0,4 | -,,- | ||
См-м-ни | Смеситель для мойки настенный | 1,01 | -,,- | ||
СМ-Д-СТ | Смеситель с поворотным сливом для душа и умывальника | 1,48 | -,,- | ||
ЛЛ-20 | Водомер | 2,8 | -,,- |
§2. Дополнительная информация.
|
|
Приложение 1. Монтажные положения стояков в санузлах.
1- хозяйственный водопровод, 2- канализация, 3- отопления или горячей воды.

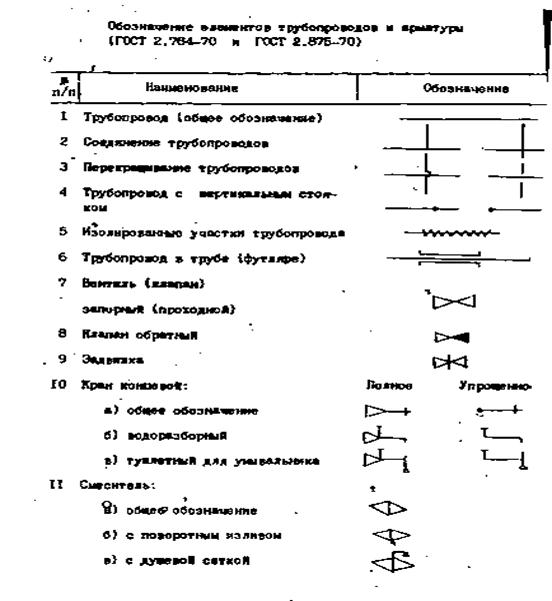

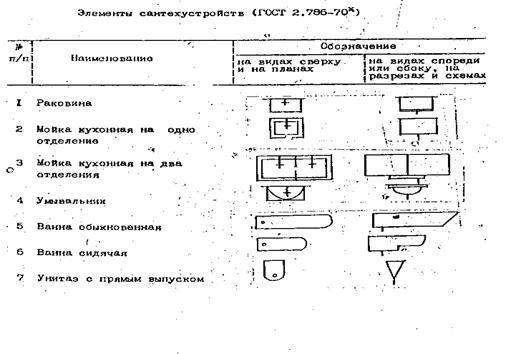

Приложение 2. Условные обозначения сантехнических приборов
Приложение 3. Выписка из таблиц для гидравлического расчета стальных водогазопроводных труб (ГОСТ 3262-75)
, л/с | ||||||||||||||||
V, м/с | 1000 i | V, м/с | 1000 i | V, м/с | 1000 i | V, м/с | 1000 i | V, м/с | 1000 i | V, м/с | 1000 i | V, м/с | 1000 i | V, м/с | 1000 i | |
0,14 | 0,82 | 185,7 | 0,44 | 38,5 | 0,26 | 11,1 | ||||||||||
0,15 | 0,88 | 211,0 | 0,47 | 43,6 | 0,28 | 12,5 | ||||||||||
0,16 | 0,94 | 237,8 | 0,50 | 49,0 | 0,30 | 14,0 | ||||||||||
0,17 | 1,00 | 266,2 | 0,53 | 54,6 | 0,32 | 15,6 | ||||||||||
0,18 | 1,06 | 296,1 | 0,56 | 60,6 | 0,34 | 17,3 | ||||||||||
0,19 | 1,12 | 327,6 | 0,59 | 66,9 | 0,36 | 19,1 | 0,20 | 4,67 | ||||||||
0,20 | 1,18 | 360,5 | 0,62 | 73,5 | 0,37 | 20,9 | 0,21 | 5,11 | ||||||||
0,25 | 1,47 | 560,4 | 0,78 | 100,6 | 0,47 | 31,2 | 0,26 | 7,57 | 0,20 | 3,91 | ||||||
0,30 | 1,77 | 807,0 | 0,94 | 154,9 | 0,56 | 43,4 | 0,31 | 10,5 | 0,24 | 5,39 | ||||||
0,35 | 2,06 | 1098,8 | 1,09 | 206.4 | 0,65 | 57,5 | 0,37 | 13,8 | 0,28 | 7,08 | ||||||
0,40 | 2,36 | 1,25 | 265,6 | 0,75 | 73,5 | 0,42 | 17,6 | 0,32 | 8,98 | |||||||
0,45 | 2,65 | 1,40 | 336,1 | 0,84 | 91,3 | 0,47 | 21,6 | 0,36 | 11,1 | 0,21 | 3,11 | |||||
0,50 | 2,95 | 1,56 | 414,9 | 0,93 | 110,9 | 0,52 | 26,2 | 0,40 | 13,4 | 0,24 | 3,75 | |||||
0,55 | 3,74 | 1,72 | 502,1 | 1,03 | 132,5 | 0,57 | 31,1 | 0,44 | 15,9 | 0,26 | 4,44 | |||||
0,60 | - | - | 1,87 | 597,5 | 1,12 | 155,8 | 0,63 | 36,5 | 0,48 | 18,6 | 0,28 | 5,18 | ||||
0,65 | - | - | 2,03 | 701,2. | 1,21 | 180,17 | 0,68 | 42,2 | 0,52 | 21,5 | 0,31 | 5,97 | 0,19 | 1,82 | ||
0,70 | - | - | 2,18 | 813,2 | 1,31 | 209,6 | 0,73 | 48,4 | 0,56 | 24,6 | 0,33 | 6,81 | 0,20 | 2,07 | ||
0,75 | - | - | 2,34 | 933,6 | 1,40 | 240,6 | 0,78 | 54,9 | 0,60 | 27,9 | 0,35 | 7,70 | 0,22 | 2,34 | ||
0,80 | - | - | 2,50 | 1,50 | 273,8 | 0,84 | 61,9 | 0,64 | 31,3 | 0,38 | 8,64 | 0,23 | 2,62 | |||
0,85 | - | - | 2,65 | 1,59 | 309,1 | 0,89 | 69,2 | 0,68 | 35,0 | 0,40 | 9,64 | 0,24 | 2,92 | |||
0,90 | - | - | 2,81 | 1,68 | 246,5 | 0,94 | 77,0 | 0,72 | 38,9 | 0,42 | 10,7 | 0,26 | 3,23 | |||
0,95 | - | - | 2,96 | 1,78 | 386,1 | 0,99 | 85,1 | 0,76 | 42,9 | 0,45 | 11,8 | 0,27 | 3,55 | |||
1,00 | - | - | 3,12 | 1,87 | 427,8 | 1,05 | 93,6 | 0,80 | 47,2 | 0,47 | 12,9 | 0,29 | 3,89 | 0,20 | 1,64 | |
1,05 | - | - | - | - | 1,96 | 471,6 | 1,10 | 102,6 | 0,84 | 51,7 | 0,49 | 14,1 | 0,30 | 4,24 | 0,21 | 1,79 |
Приложение 4. Нормы расхода воды потребителями
Водопотребители | Измеритель | В средние сут | в сут наибольшего водопотребления | во время наибольшего водопотребления | Расход воды прибором,л/с (л/г) | ||||
общая (в частности гаря-чей) qtotu,m | гаря-чей qhu,m | общая (в частности горячей) qutot | горя-чей quh | общая (в частности горя-чей) qtothr,u | горячей qhhr,u | общий (холодной и горячей) q0tot (qtot0,hr) | холодной или горячей q0с, q0h (qc0,hr, qh0,hr) | ||
1.Жилые дома квартирного типа | |||||||||
с водопроводом и канализацией без ванн | 1 житель | - | - | 6,5 | - | 0,2(50) | 0,2(50) | ||
с газоснабжением | то же | - | - | - | 0,2(50) | 0,2(50) | |||
с водопроводом, канализацией и ваннами с водонагревателями работающими на твердом топливе | " | - | - | 8,1 | - | 0,3(300) | 0,3(300) | ||
с водопроводом, канализацией и ваннами с газовыми вода-нагревателями | " | - | - | 10,5 | - | 0,3(300) | 0,3(300) | ||
с быстродействующими газовыми нагревателями и многоточечным водорозбором | " | - | - | - | 0,3(300) | 0,3(300) | |||
централизован-ным горячим водоснабжением, оборудованные умывальниками, мойками и душами | " | 12,5 | 7,9 | 0,2(100) | 0,14(60) | ||||
с сидячими ваннами, оборудованными душами | " | 14,3 | 9,2 | 0,3(300) | 0,2(200) | ||||
с ваннами длиной от 1500 до 1700мм, оборудованными душами | " | 15,6 | 0,3(300) | 0,2(200) |
Приложение 5. Значение a для определения расчетного секундного расхода водопровода и канализации здания
|
|
NP NPhr | a ahr | NP NPhr | a ahr | NP NPhr | a ahr | NP NPhr | a ahr | NP NPhr | a ahr |
менее 0,015 | 0,20 | 0,046 | 0,266 | 0,115 | 0,361 | 0,35 | 0,573 | 0,84 | 0,883 |
0,015 | 0,202 | 0,047 | 0,268 | 0,120 | 0,367 | 0,36 | 0,580 | 0,86 | 0,894 |
0,016 | 0,205 | 0,048 | 0,270 | 0,125 | 0,373 | 0,37 | 0,588 | 0,88 | 0,905 |
0,017 | 0,207 | 0,049 | 0,271 | 0,130 | 0,378 | 0,38 | 0,596 | 0,90 | 0,910 |
0,018 | 0,210 | 0,050 | 0,273 | 0,135 | 0,384 | 0,39 | 0,602 | 0,92 | 0,927 |
0,019 | 0,212 | 0,052 | 0,276 | 0,140 | 0,389 | 0,40 | 0,610 | 0,94 | 0,937 |
0,020 | 0,215 | 0,054 | 0,280 | 0,145 | 0,394 | 0,41 | 0,617 | 0,96 | 0,948 |
0,021 | 0,217 | 0,056 | 0,283 | 0,150 | 0,399 | 0,42 | 0,624 | 0,98 | 0,959 |
0,022 | 0,219 | 0,058 | 0,286 | 0,155 | 0,405 | 0,43 | 0,631 | 1,00 | 0,969 |
0,023 | 0,222 | 0,060 | 0,289 | 0,160 | 0,410 | 0,44 | 0,638 | 1,05 | 0,995 |
0,024 | 0,224 | 0,062 | 0,292 | 0,165 | 0,415 | 0,45 | 0,645 | 1,10 | 1,021 |
0,025 | 0,226 | 0,064 | 0,295 | 0,170 | 0,420 | 0,46 | 0,652 | 1,15 | 1,046 |
0,026 | 0,228 | 0,065 | 0,298 | 0,175 | 0,425 | 0,47 | 0,658 | 1,20 | 1,071 |
0,027 | 0,230 | 0,068 | 0,301 | 0,180 | 0,430 | 0,48 | 0,665 | 1,25 | 1,096 |
0,028 | 0,233 | 0,070 | 0,304 | 0,185 | 0,435 | 0,49 | 0,672 | 1,30 | 1,120 |
0,029 | 0,235 | 0,072 | 0,307 | 0,190 | 0,439 | 0,50 | 0,678 | 1,35 | 1,144 |
0,030 | 0,237 | 0,074 | 0,309 | 0,195 | 0,444 | 0,52 | 0,692 | 1,40 | 1,168 |
0,031 | 0,239 | 0,076 | 0,312 | 0,200 | 0,449 | 0,54 | 0,704 | 1,45 | 1,191 |
0,032 | 0,241 | 0,078 | 0,315 | 0,210 | 0,458 | 0,56 | 0,717 | 1,50 | 1,215 |
0,033 | 0,243 | 0,080 | 0,318 | 0,220 | 0,467 | 0,58 | 0,730 | 1,55 | 1,238 |
0,034 | 0,245 | 0,082 | 0,320 | 0,230 | 0,476 | 0,60 | 0,742 | 1,60 | 1,261 |
0,035 | 0,247 | 0,084 | 0,323 | 0,240 | 0,485 | 0,62 | 0,755 | 1,65 | 1,283 |
0,036 | 0,249 | 0,086 | 0,326 | 0,250 | 0,493 | 0,64 | 0,767 | 1,70 | 1,306 |
0,037 | 0,250 | 0,088 | 0,328 | 0,260 | 0,502 | 0,66 | 0,779 | 1,75 | 1,328 |
0,038 | 0,252 | 0,090 | 0,331 | 0,270 | 0,510 | 0,68 | 0,791 | 1,80 | 1,350 |
0,039 | 0,254 | 0,092 | 0,333 | 0,280 | 0,518 | 0,70 | 0,803 | 1,85 | 1,372 |
0,040 | 0,256 | 0,094 | 0,336 | 0,290 | 0,526 | 0,72 | 0,815 | 1,90 | 1,394 |
0,041 | 0,258 | 0,096 | 0,338 | 0,300 | 0,534 | 0,74 | 0,826 | 1,95 | 1,416 |
0,042 | 0,259 | 0,098 | 0,341 | 0,310 | 0,542 | 0,76 | 0,838 | 2,00 | 1,437 |
0,043 | 0,261 | 0,100 | 0,343 | 0,320 | 0,550 | 0,78 | 0,849 | 2,10 | 1,479 |
Приложение 6.
Технические данные центробежних насосов консольниго типа К
Марка насоса | Номинальная подача, м3/ч | Полний напор, м | КПД насоса, не меньше, % | Мощность на валу, кВт |
К8/18 | 0,9 | |||
К8/18а | 9,4 | 14,2 | 0,7 | |
К8/18бы | 11,4 | 0,6 | ||
К20 | 5,5 | 1,5 | ||
К20/18а | 4,7 | 1,1 | ||
К20/18бы | 4,2 | 0,8 | ||
К20/30 | 5,5 | 2,7 | ||
К20/30а | 5,5 | 25,8 | 2,1 | |
К20/30бы | 18,8 | 1,6 |
|
|
