Электрозащитные средства

Электрозащитные средства предназначены для защиты людей, работающих в электроустановках, от поражения электрическим током, воздействия электрической дуги и электромагнитного поля. Электрозащитные средства делятся на основные и дополнительные.

Основные электрозащитные средства - средства защиты, изоляция которых длительно выдерживает рабочее напряжение электроустановок, и которые позволяют прикасаться к токоведущим частям, находящимся под напряжением.

Дополнительные электрозащитные средства - средства защиты, которые сами по себе не могут при данном напряжении обеспечить защиту от поражения током и применяются совместно с основными электрозащитными средствами.

Электрозащитные средства по характеру применения подразделяются на две категории: средства коллективной и средства индивидуальной защиты.

Средства защиты, находящиеся в эксплуатации, размещают в специально отведенных местах, как правило, у входа в помещение электроустановки, а также на щитах управления.

На каждое выдержавшее испытания средство защиты необходимо ставить штамп, в котором указывается его номер, напряжение, до которого разрешается использовать данное средство защиты, и дата следующего испытания.

Электрозащитными средствами следует пользоваться по их прямому назначению на электроустановках напряжением не выше того, на которое они рассчитаны. Перед применением средств защиты персонал обязан убедиться в их исправности, отсутствии внешних повреждений, очистить от загрязнений и пыли, проверить по штампу срок годности.

Диэлектрические перчатки перед применением следует проверить на отсутствие проколов, скручивая их в сторону пальцев.

Защитное заземление и защитное зануление

На производстве, и в жилищно–коммунальном хозяйстве широкое применение получило трёхфазное напряжение промышленной частоты 50 Гц, напряжением 380 В между фазными проводниками и 220 В между фазным и нулевым проводником, или «землёй». В нашей стране, как правило, используется система с заземлённой, на напряжении 380 В, нейтралью трансформатора (рис. 1;2).

При замыкании на корпус электрооборудования, возникает опасность поражения электрическим током в случае прикосновения к корпусу и другим металлическим нетоковедущим частям электрооборудования, оказавшимся под напряжением. Для того чтобы защитить человека от воздействия этого напряжения, в результате касания, корпус электрооборудования соединяют электрическим проводником с «землёй» или с нулевым проводником.

Таким образом, защитным занулением называется преднамеренное электрическое соединение металлических нетоковедущих частей электрооборудования (которые могут оказаться под напряжением в случае неисправности) с глухозаземлённой точкой обмотки источника тока. Схема зануления электрооборудования представлена на рис.1.

Буквенные и графические обозначения на рис. 1 и 2:

– L1, L2, L3 – фазные проводники источника питания, находящиеся под напряжением;

– N – нулевой рабочий (нейтральный) проводник;

– РЕ – защитный проводник (заземляющий проводник, нулевой защитный проводник);

– РЕN – совмещенный нулевой защитный и нулевой рабочий проводник.

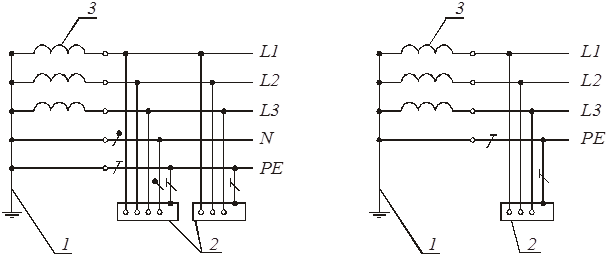

Рис. 1. Система зануления электрооборудования

1 – заземлитель нейтрали источника переменного тока;

2 – открытые проводящие части электрооборудования, которые в результате повреждения изоляции могут оказаться под напряжением;

3 – источник питания (в данном случае изображена вторичная обмотка трёхфазного трансформатора).

Защитное заземление – преднамеренное электрическое соединение с землёй или её эквивалентом металлических нетоковедущих частей (которые могут оказаться под напряжением вследствие замыкания на корпус).

Схема заземления электрооборудования представлена на рис. 2.

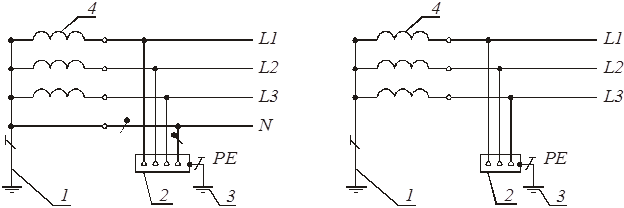

Рис. 2. Система заземления электрооборудования. Открытые проводящие части электроустановки заземлены при помощи заземления, электрически независимого от заземлителя нейтрали.

1 – заземлитель нейтрали источника переменного тока

2 – открытые проводящие части электрооборудования, которые в результате повреждения изоляции могут оказаться под напряжением;

3 – заземлитель открытых проводящих частей электроустановки

4 – источник питания (в данном случае изображена вторичная обмотка трёхфазного трансформатора).
